| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | DB22082202 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $700/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 75 giorni |
| Termini di pagamento: | L/C,D/P,T/T,Western union |
| Capacità di alimentazione: | 100 pezzi/mese |
| Modulo normale: | 4 | Dente No.: | 43 |
|---|---|---|---|
| grado di precisione: | ISO 7 | Processo di produzione: | Macinazione dell'ingranaggio |
| Durezza del nucleo: | 269-285HB | Larghezza del fronte: | 55 |
| Evidenziare: | Doppi ingranaggi elicoidali per riduttore di velocità,4 moduli 43T ingranaggi elicoidali doppi,4 moduli 43T ingranaggi a spina di pesce |
||
Ingranaggio elicoidale doppio in acciaio DIN 18CrNiMo7 Modulo 4, 43 denti per riduttore di velocità
1) Descrizione dell'ingranaggio elicoidale doppio
L'ingranaggio elicoidale doppio è costituito da due ingranaggi identici accoppiati sullo stesso albero e con denti in direzioni opposte.
(uno ha l'elica a sinistra e l'altro ha l'elica a destra).
2) Caratteristiche dell'ingranaggio elicoidale doppio
a) La forza di spinta risultante sviluppata in un ingranaggio elicoidale doppio è zero.
b) L'ingranaggio elicoidale doppio può trasmettere una potenza maggiore.
c) L'angolo di elica elevato può essere utilizzato vantaggiosamente negli ingranaggi elicoidali doppi
d) L'ingranaggio elicoidale doppio può fornire una maggiore efficienza.
| Prodotti | Ingranaggio elicoidale doppio |
| Fatto su misura | √ |
| Tipo di profilo del dente | Ingranaggio cilindrico |
| Fabbricazione dei denti dell'ingranaggio | Fresatura a creatore |
| Rettifica dei denti dell'ingranaggio | √ |
| Modulo (M) | Fatto su misura |
| Numero di denti (Z) | 43 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 31° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Tempra e rinvenimento |
| Durezza superficiale | 260-300HB |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Taglio Fresatura

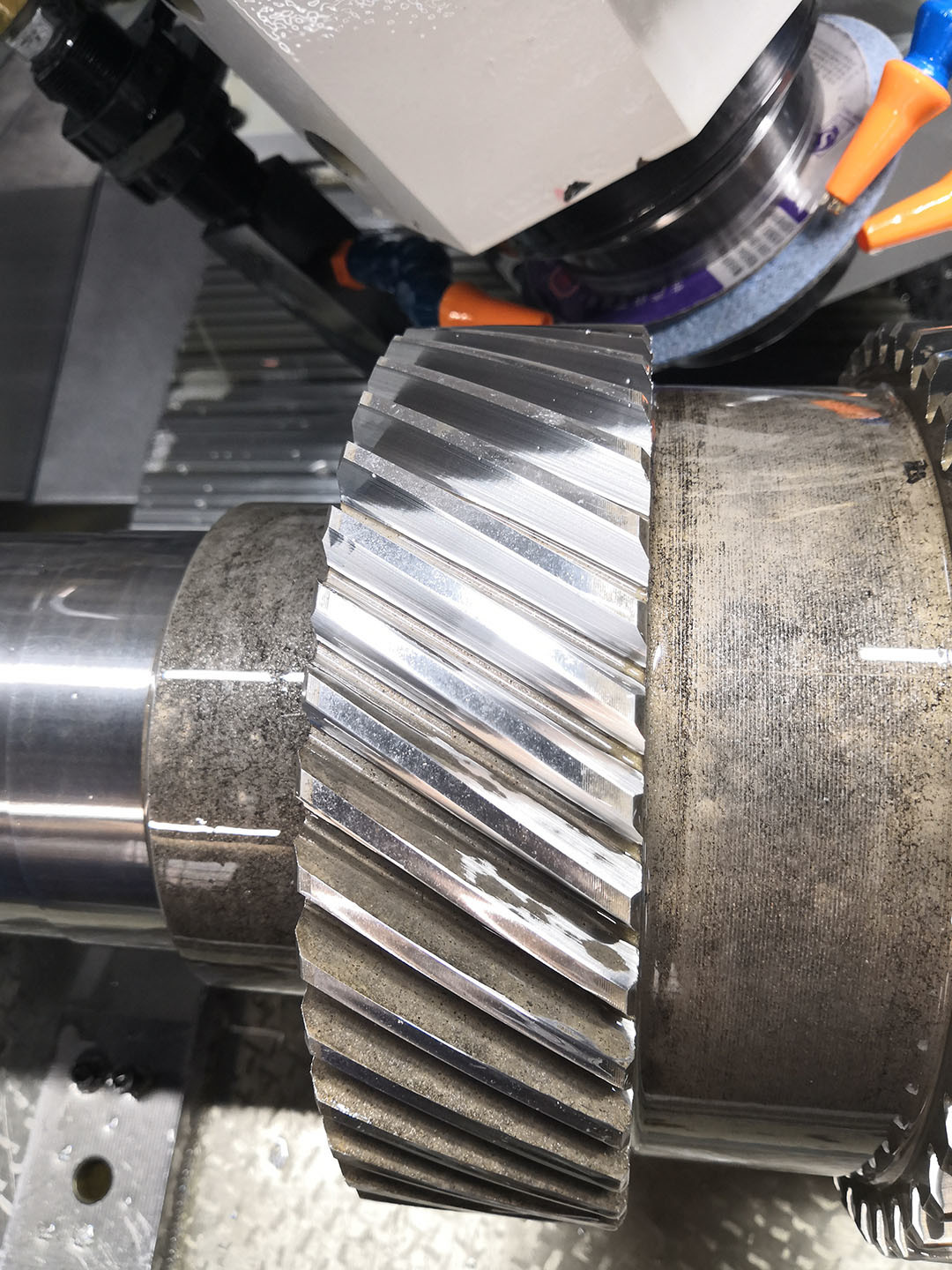

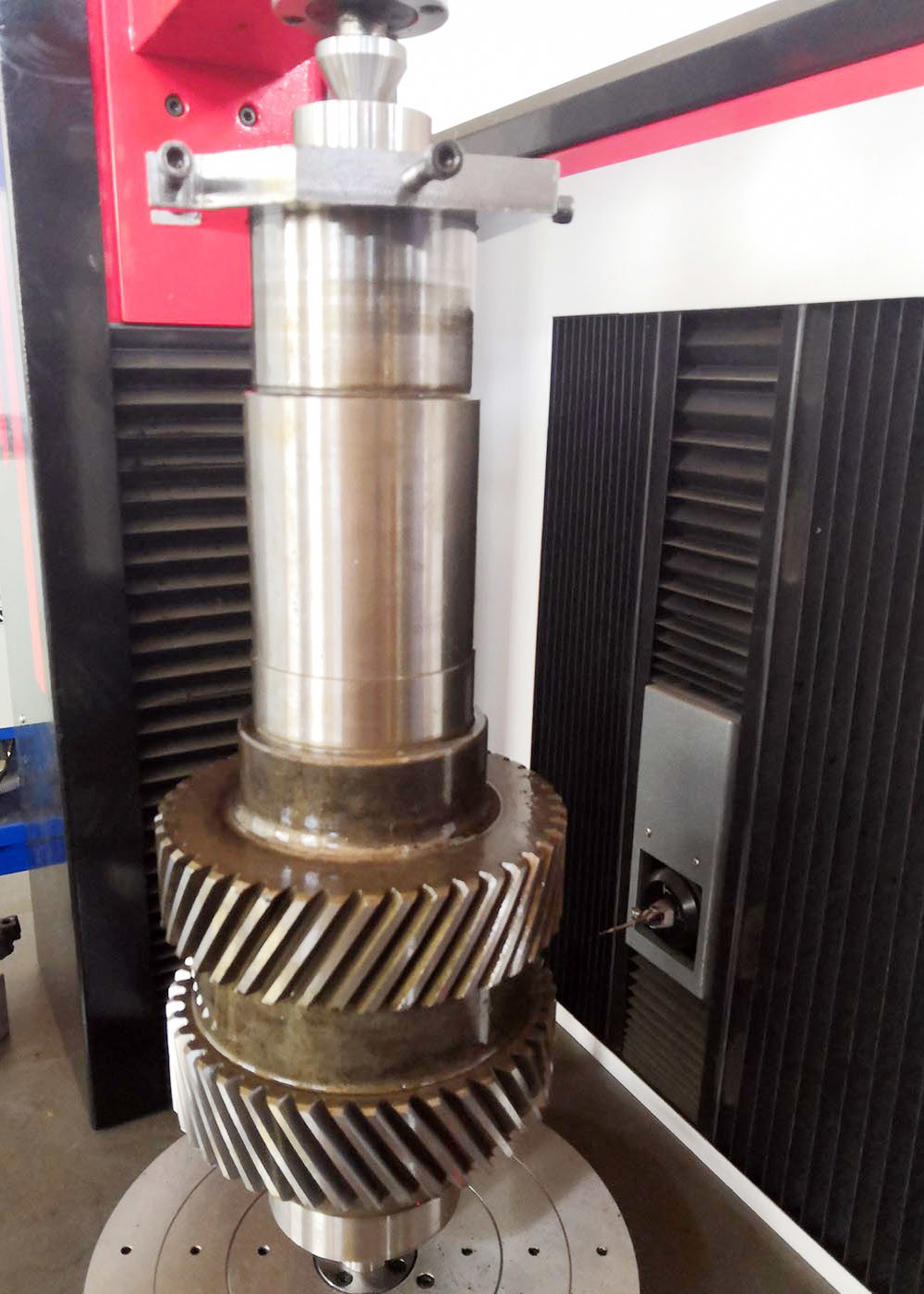

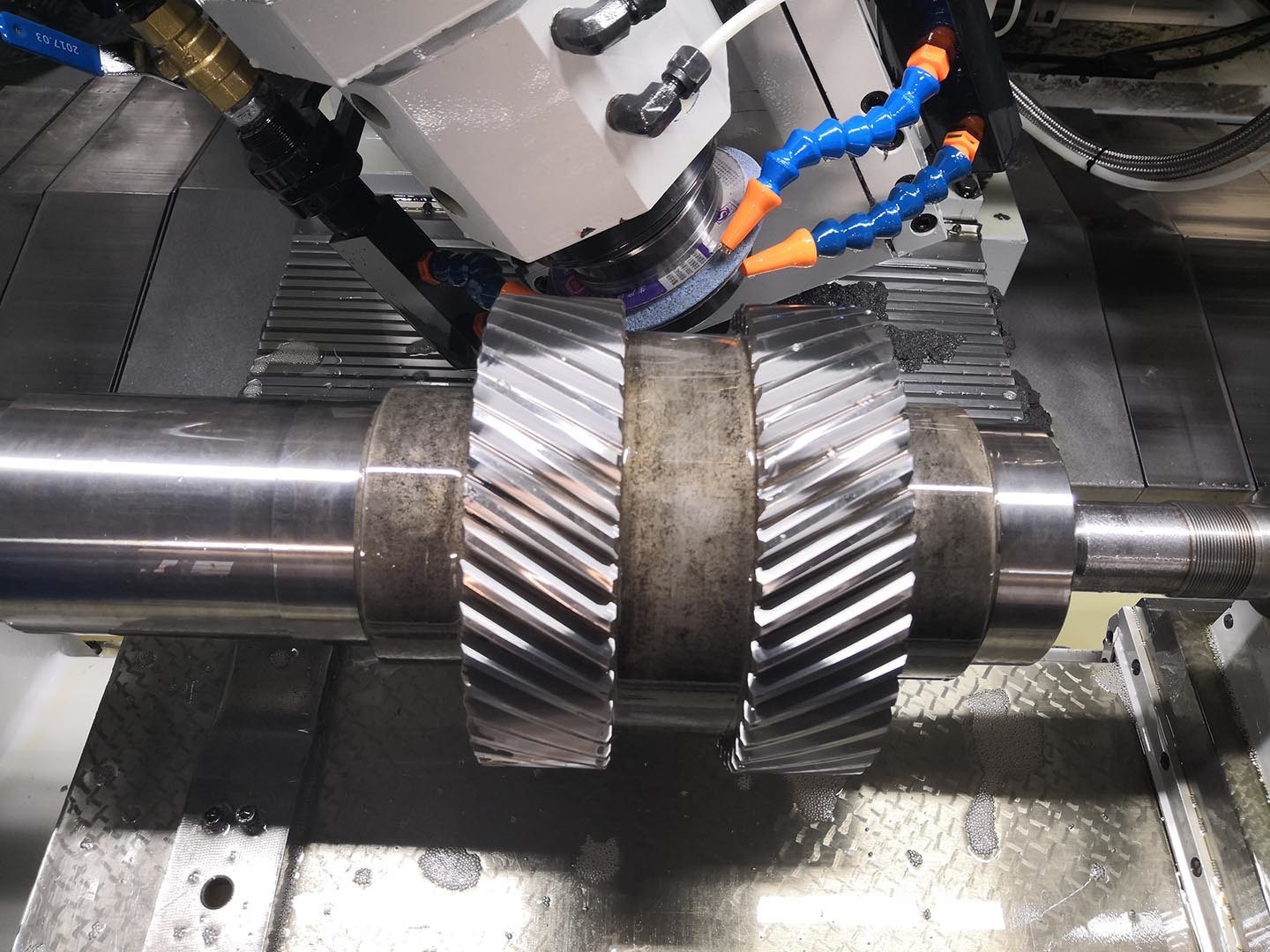

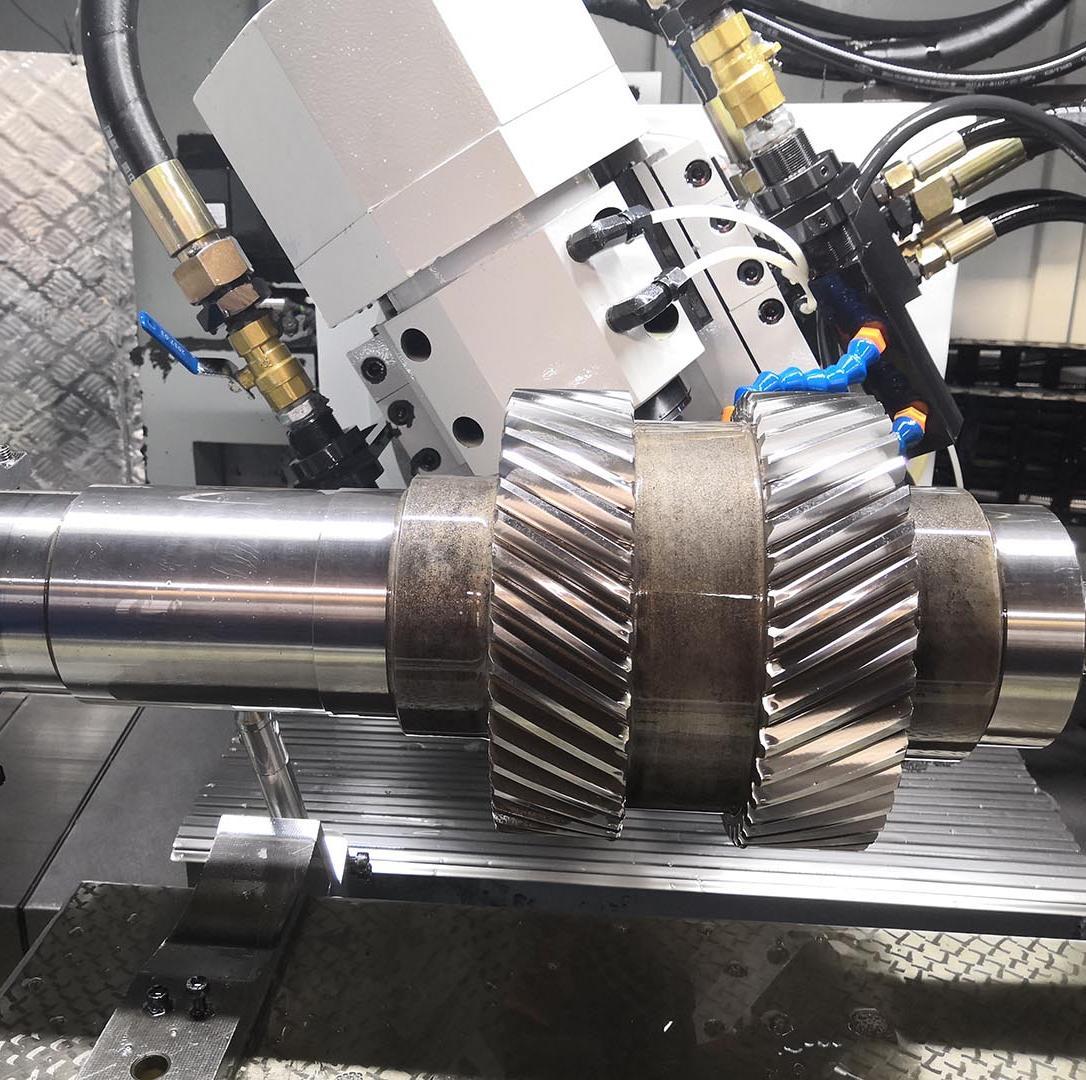

Trattamento termico Rettifica Ispezione
