| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Quantità di ordine minimo: | 1 set |
| Imballaggi particolari: | Casse di compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Processo di produzione: | Fresatura dei denti degli ingranaggi | Dimensione: | Disponibili in varie dimensioni |
|---|---|---|---|
| Tipo: | ingranaggio cilindrico | Angolo di elica: | 25° |
| produzione: | Formazione degli ingranaggi | Angolo di pressione: | 20 gradi |
| Evidenziare: | Ingranaggi standard di aringhe,Macchine utensili ingranaggi di aringhe,Ingranaggi per autoveicoli |
||

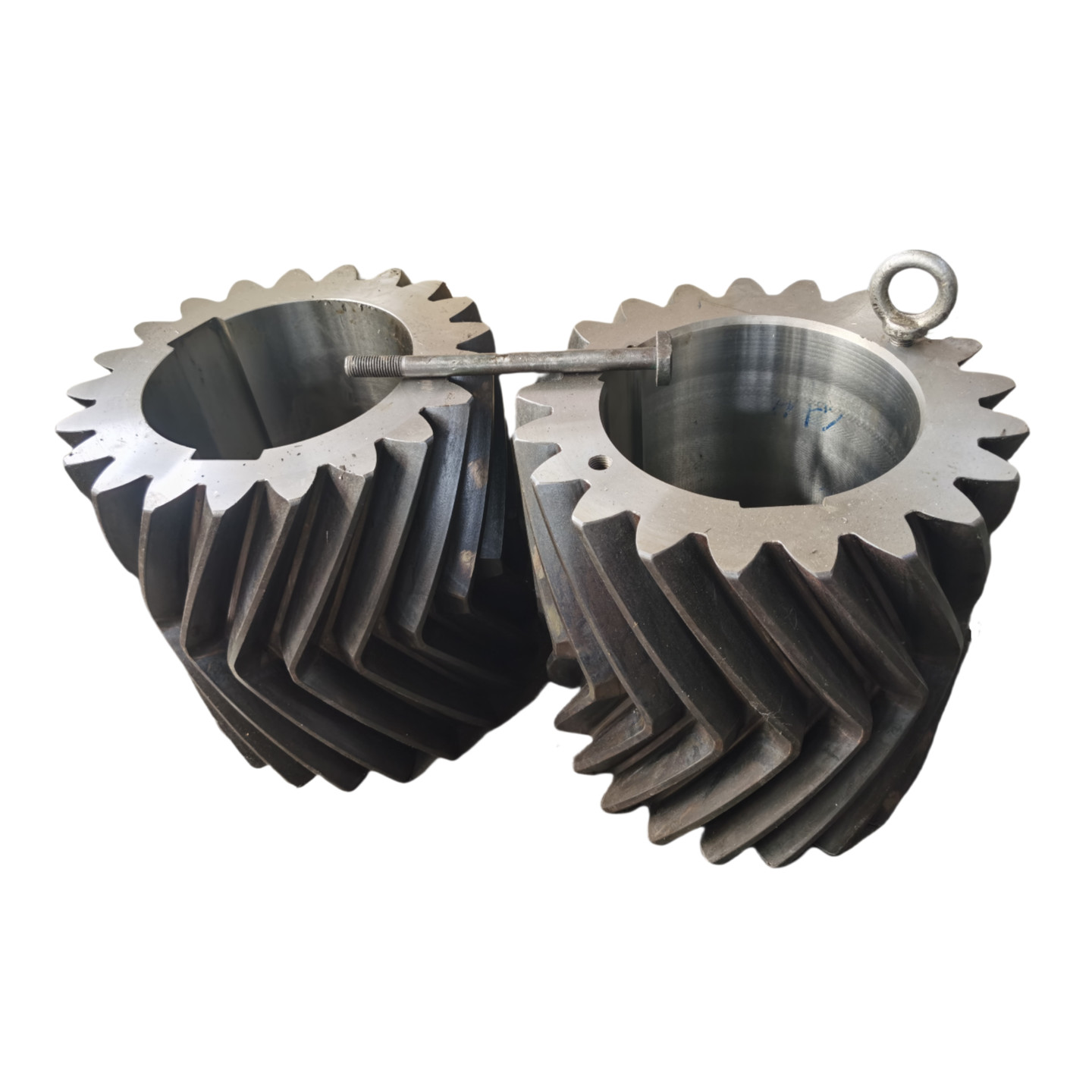

L'ingranaggio a spina di pesce è prodotto tramite una serie di processi di fabbricazione precisi come taglio,
forgiatura e trattamento termico, con ingranaggi caratterizzati da profili dei denti a spina di pesce.
L'accuratezza di fabbricazione di questo ingranaggio ha un impatto significativo sulle sue prestazioni di trasmissione.
Il processo di fabbricazione è complesso e richiede attrezzature di lavorazione ad alta precisione
e tecnologia specializzata; la lavorazione della forma dei denti deve controllare rigorosamente l'accuratezza
per garantire la qualità dell'ingranamento degli ingranaggi; il processo di fabbricazione prevede molteplici procedure,
tra cui fabbricazione del grezzo, lavorazione della forma dei denti, trattamento termico e trattamento superficiale, ecc.
3) Vantaggi dell'ingranaggio a spina di pesce
Il processo di fabbricazione preciso assicura che gli ingranaggi abbiano un'elevata precisione,
migliorando così l'efficienza e la stabilità della trasmissione; le tecnologie di fabbricazione avanzate
consentono la lavorazione di strutture complesse, soddisfacendo i requisiti di condizioni di lavoro speciali;
procedure di fabbricazione standardizzate garantiscono la coerenza della qualità del prodotto.
4) Applicazione dell'ingranaggio a spina di pesce
Nell'industria automobilistica, gli ingranaggi a spina di pesce ad alta precisione sono utilizzati nei cambi automatici per
migliorare la fluidità del cambio marcia; nel settore della produzione di macchine utensili,
gli ingranaggi a spina di pesce di alta qualità garantiscono l'alta precisione della trasmissione per le macchine utensili.
| Prodotti | Ingranaggio a spina di pesce |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggio cilindrico |
| Fabbricazione dei denti dell'ingranaggio | Fresatura degli ingranaggi |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | 12 |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 20° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di accuratezza dei denti | Grado ISO 8-9 |
| Trattamento termico | Tempra e rinvenimento |
| Durezza superficiale | 230-260 HB |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
