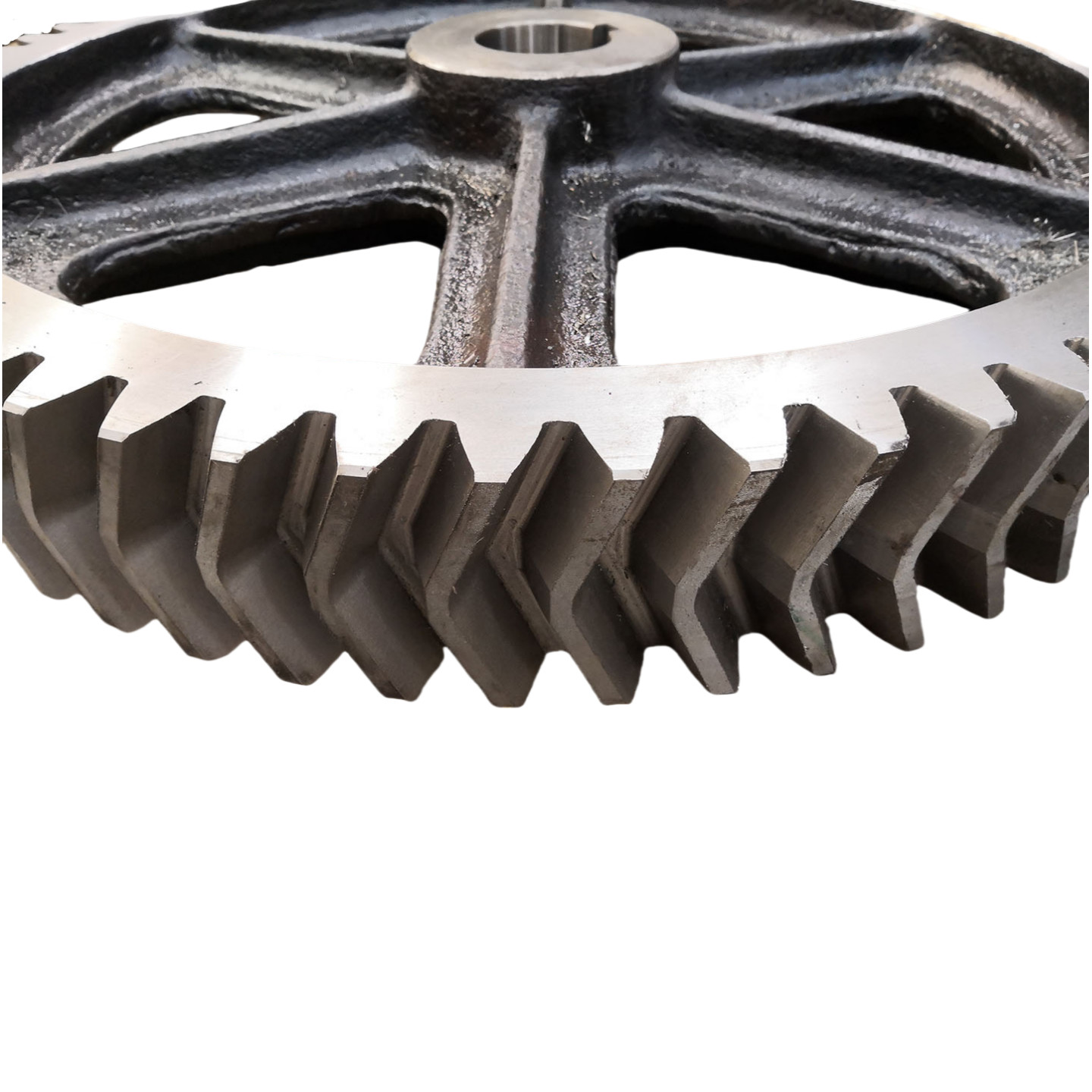

1) Descrizione dell'ingranaggio a spina di pesce
Nel campo industriale, l'ingranaggio a spina di pesce è un componente di trasmissione cruciale utilizzato per
ottenere la trasmissione di potenzae la conversione del moto tra le parti meccaniche.
Raggiunge una trasmissione stabile ed efficiente grazie alla sua forma unica a dente di spina di pesce.
2) Caratteristiche dell'ingranaggio a spina di pesce
Può sopportare un carico elevato ed è adatto ad ambienti industriali difficili; il processo di trasmissioneè
fluido,riducendo efficacemente le vibrazioni durante il funzionamento dell'apparecchiatura; la struttura è compatta,
consentendo la trasmissione di alta potenza in uno spazio limitato.
3) Vantaggi dell'ingranaggio a spina di pesce
Migliora l'affidabilità e la stabilità delle apparecchiature industriali, riduce il tasso di guasto delle apparecchiature;
è in grado di soddisfare i requisiti del rapporto di trasmissione di diversi scenari industriali;
ha un lungo ciclo di manutenzione e riduce i costi di manutenzione della produzione industriale.
4) Applicazione dell'ingranaggio a spina di pesce
È ampiamente utilizzato in grandi compressori nell'industria petrolchimica, unità di generazione di energia a turbina a vapore nelle centrali elettriche,
e dispositivi di decelerazione per macchinari pesanti, garantendo la continuità e l'efficienza della produzione industriale.
| Prodotti |
Ingranaggio a spina di pesce |
| Fatto su misura |
√ |
| Tipo di profilo dell'ingranaggio |
Ingranaggio cilindrico |
| Fabbricazione dei denti dell'ingranaggio |
Fresatura degli ingranaggi |
| Rettifica dei denti degli ingranaggi |
√ |
| Modulo (M) |
12 |
| Numero di denti (Z) |
Personalizzato |
| Angolo di pressione (α) |
20° |
| Angolo dell'elica (β) |
Personalizzato |
| Grado di precisione dei denti |
Grado ISO 8-9 |
| Trattamento termico |
Tempra e rinvenimento |
| Durezza superficiale |
230-260 HB |
| CONFRONTO GRADI CODICI ACCIAIO |
| CINA/GB |
ISO |
ГСТ |
ASTM |
JIS |
DIN |
| 45 |
C45E4 |
45 |
1045 |
S45C |
CK45 |
| 40Cr |
41Cr4 |
40X |
5140 |
SCr440 |
41Cr4 |
| 20CrMo |
18CrMo4 |
20ХМ |
4118 |
SCM22 |
25CrMo4 |
| 42CrMo |
42CrMo4 |
38XM |
4140 |
SCM440 |
42CrMo4 |
| 20CrMnTi |
|
18XГT |
|
SMK22 |
|
| 20Cr2Ni4 |
|
20X2H4A |
|
|
|
| 20CrNiMo |
20CrNiMo2 |
20XHM |
8720 |
SNCM220 |
21NiCrMo2 |
| 40CrNiMoA |
|
40XH2MA/
40XHMA |
4340 |
SNCM439 |
40NiCrMo6/
36NiCrMo4 |
| 20CrNi2Mo |
20NiCrMo7 |
20XH2MA |
4320 |
SNCM420 |
|
