| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Quantità di ordine minimo: | 200 serie |
| Imballaggi particolari: | Casse di compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Ad ingranaggi: | Gleason | Qualità dei denti degli ingranaggi: | Grado ISO 6-7 |
|---|---|---|---|
| Modalità: | 16 | Dentature: | 14 |
| Trattamento termico: | Carburazione | Metodo di produzione: | Fresatura dell'ingranaggio |
| Evidenziare: | Ingranaggi a spirale liscia,Ingranaggi a gomma a spirale a basso rumore,Ingranaggi a gomma a spirale per carico pesante |
||

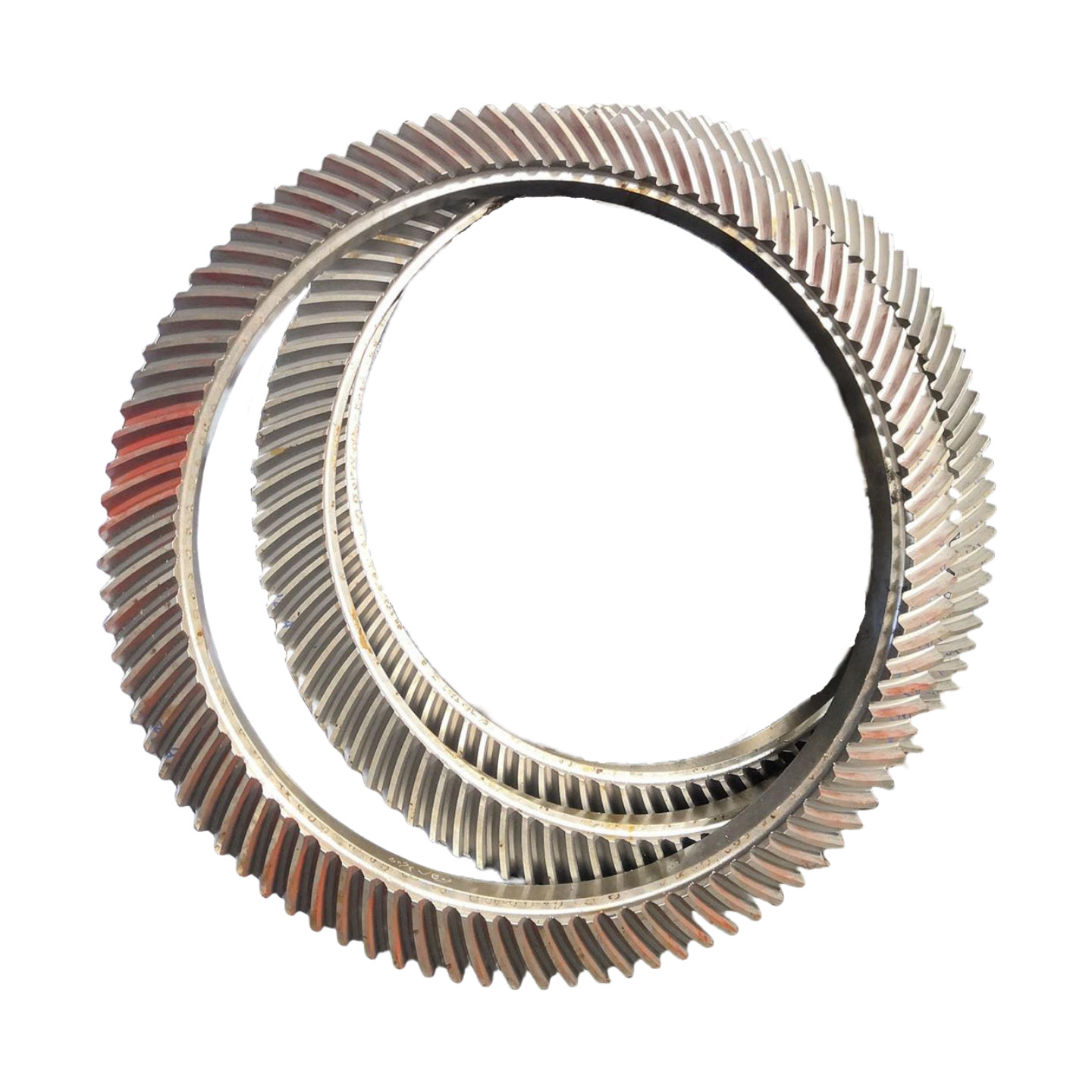

1) Descrizioni dell'ingranaggio conico a spirale
L'ingranaggio conico a spirale realizza la trasmissione di potenza tramite l'ingranamento reciproco dei profili dei denti a spirale.
Converte il moto rotatorio di un albero nel moto rotatorio di un altro albero intersecante.
2) Caratteristiche dell'ingranaggio conico a spirale
a)Metodo di ingranamento: Adotta un ingranamento progressivo. Il contatto della superficie del dente gradualmente
transita da un'estremità del dente all'altra.
b) Caratteristiche del moto: Durante il processo di ingranamento, sono coinvolte un gran numero di coppie di denti e il grado di sovrapposizione è elevato.
3) Vantaggi dell'ingranaggio conico a spirale
a) L'ingranamento progressivo riduce urti e vibrazioni e abbassa significativamente il rumore di funzionamento.
b) L'alto grado di sovrapposizione aumenta la capacità di carico degli ingranaggi, consentendo loro di trasmettere una coppia maggiore
e migliorando efficacemente l'efficienza della trasmissione.
| Prodotti | Ingranaggi conici a spirale |
| Fatti su misura | √ |
| Tipo di profilo dell'ingranaggio | Gleason |
| Produzione | Fresatura ingranaggi e rettifica denti ingranaggi |
| Rettifica denti | √ |
| Modulo (M) | 16 |
| Numero di denti (Z) | 32 |
| Angolo di pressione (α) | 20° |
| Angolo di elica | 15° |
| Grado di precisione | Grado ISO 6 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62HRC |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Attrezzatura di produzione
Processo di produzione
Forgiatura Lavorazione Taglio
Trattamento termico Rettifica Ispezione
