Codice d'acciaio: | 42CrMo | Accuratezza: | Grado di iso 8-9 |
---|---|---|---|
Tipo di denti: | Ingranaggi conici diritti | I denti numerano: | 10 |
Modulo: | 12,5 | Fabbricazione: | Modellazione degli ingranaggi |

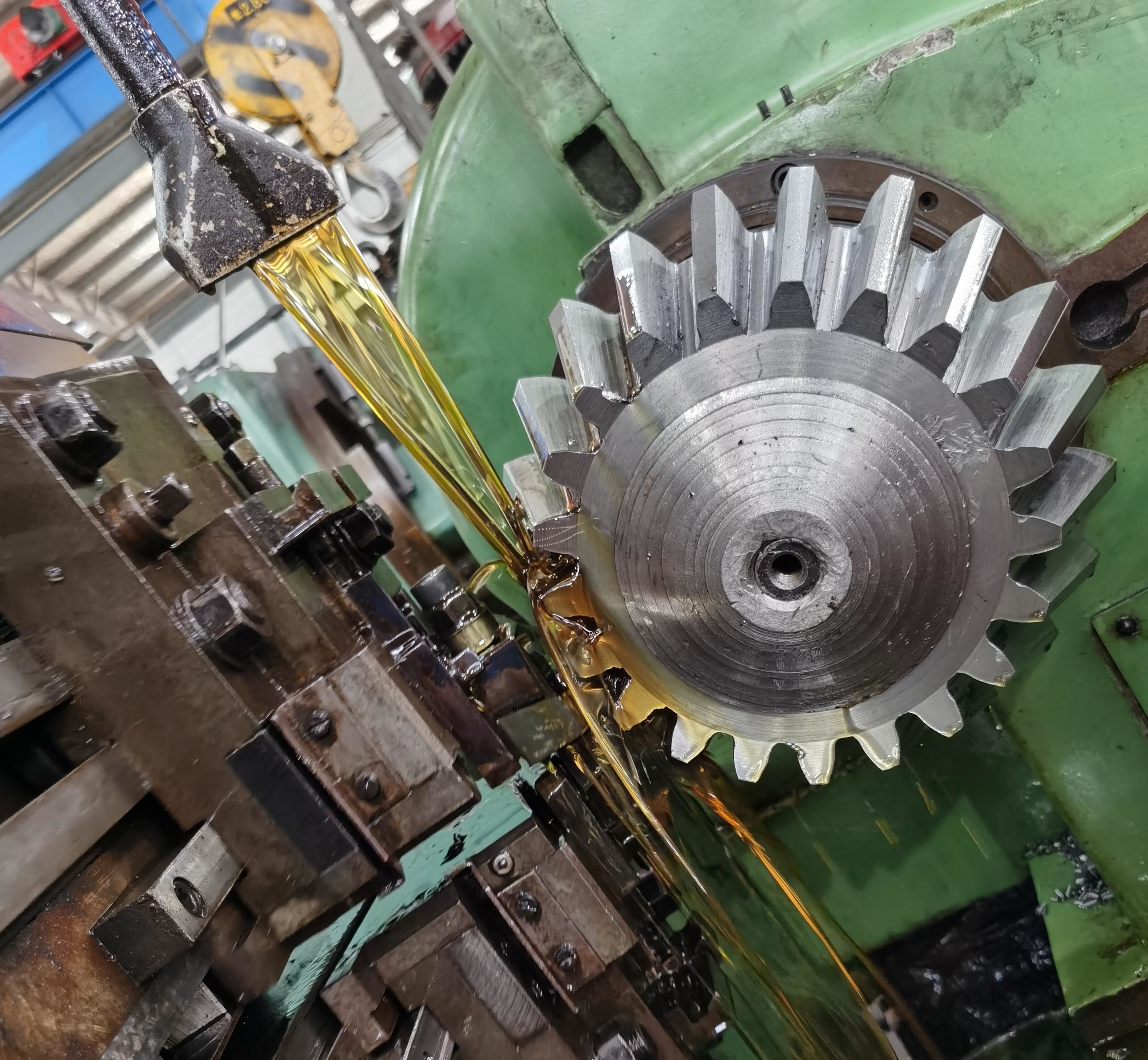

Evidenziare: | Trattamento termico a carburante,Ingranaggi a gomma retti e resistenti,L'induzione ha indurito gli ingranaggi conici diritti |
1) Descrizioni degli attrezzi a gomma dritta
Gli ingranaggi a busta retta sono il tipo di ingranaggi a busta di base utilizzati nei sistemi di trasmissione meccanica,
e sono ampiamente applicati in situazioni in cui è necessario modificare la direzione di trasmissione.
2) Caratteristiche degli ingranaggi a gomma dritta
a)Può essere lavorato con tecniche comuni di fresatura o di levigatura, con una precisione che raggiunge il livello AGMA 8-10.
b) I materiali sono per lo più acciaio legato (come il 20CrMnTi) e la loro durezza è aumentata mediante processi di carburizzazione e spegnimento.
c) Progettazione di moduli standard, che facilitano l'intercambiabilità e la manutenzione.
3) Vantaggi degli ingranaggi a gomma dritta
a)Adattabile: può essere utilizzato in scenari quali differenziali automobilistici e meccanismi di indicizzazione delle macchine utensili.
b) Economica: il costo di fabbricazione è inferiore a quello degli ingranaggi a guinzaglio a spirale (come gli ingranaggi a guinzaglio a elica).
c) Flessibilità di installazione: supporta arrangiamenti di asse ortogonali (90°) o non ortogonali (come 45°).
Prodotti | Ingranaggi a gomma dritto |
Prodotto su misura | √ |
Angolo dell'albero | 90° |
Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 12 |
Numero di denti (Z) | 10 |
Angolo di pressione (α) | 20° |
Grado di precisione dei denti | Grado ISO 8-9 |
Trattamento termico | Induzione indurita/carburizzazione |
Durezza superficiale | Pinion 58-62 HRC/Gang 50-55 HRC |
.
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
