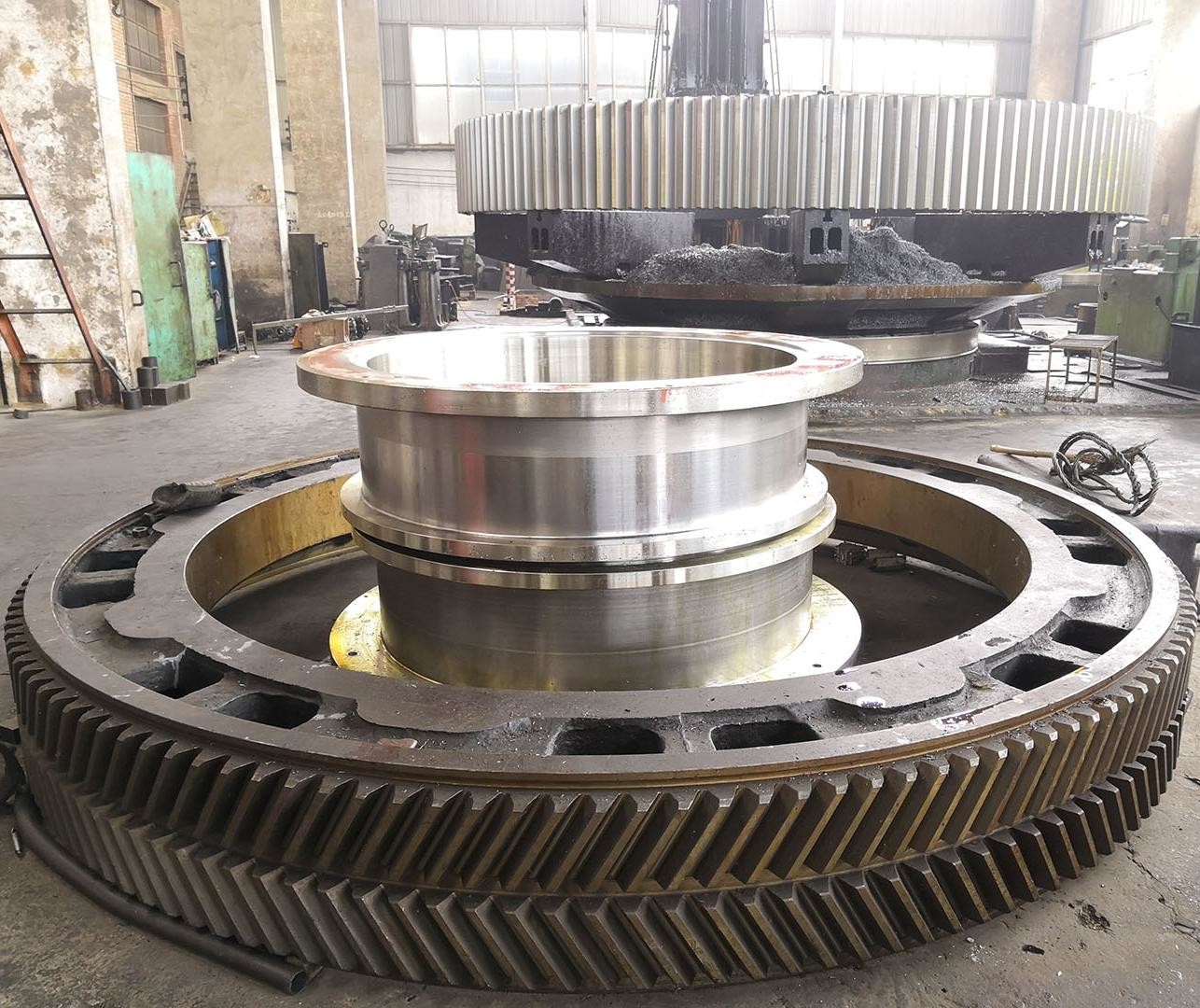

Trasmissione di potenza ad alte prestazioni con profilo dentale personalizzabile

Informazioni di base
Luogo di origine: Cina
Marca: YIZGEAR
Quantità di ordine minimo: 2 serie
Prezzo: 300$
Imballaggi particolari: Casse di compensato
Tempi di consegna: 60 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 500 insiemi/mese
Informazioni dettagliate
Accuratezza dei denti: Iso 8-9 Metodo di produzione: Fresare dell'ingranaggio
I denti numerano: 58 Trattamento termico: Estinzione & temperare
Modello di profilo: Doppio ingranaggio elicoidale Direzione: Mani sinistre e mani destre
Evidenziare:

Ingranaggi a doppia elica ad alte prestazioni

,

Profili dentali personalizzabili ingranaggi a doppia elica

,

Trasmissione di potenza Ingranaggi a doppia elica


Descrizione di prodotto

1)Descrizioni degli ingranaggi a doppia elica
Un ingranaggio a doppia elica è un tipo di ingranaggio composto da due serie di denti a elica con direzioni opposte.

Il suo profilo dentale è distribuito simmetricamente, simile a quello di un ingranaggio a osso d'aringa, ma di solito ha un'incisione centrale per facilitare la lavorazione.
2) Caratteristiche degli ingranaggi a doppia elica

a) è composto da ingranaggi elicoidali a sinistra e a destra disposti in direzioni opposte;

con una scanalatura di lavorazione lasciata al centro (parzialmente progettata come una struttura continua senza saldature).

b) Quando gli ingranaggi a elica si mescolano, si generano forze assiali.

Tuttavia, la disposizione simmetrica degli ingranaggi a doppia elica annulla le forze assiali sui lati sinistro e destro.

3)Vantaggi degli ingranaggi a doppia elica
a)
 Auto-equilibrio delle forze assiali: non è necessario alcun cuscinetto di spinta aggiuntivo, semplifica la struttura di supporto e riduce la complessità del sistema.

b) Capacità di carico elevata: la caratteristica dell'impegno simultaneo a più denti degli ingranaggi elicoidali garantisce un'impegno più uniforme

distribuzione del carico, rendendoli adatti a trasmissioni ad alta potenza.



Prodotti Ingranaggi a doppia elica
Prodotto su misura
Tipo di profilo dell'ingranaggio Ingranaggi cilindrici
Produzione Sfruttare gli attrezzi
Grincare i denti
Modulo (M) Prodotto su misura
Numero di denti (Z) 26
Angolo di pressione (α) 20°
Angolo di piombo 15°
Grado di precisione dei denti Prodotto su misura
Trattamento termico Normalizzazione
Durezza superficiale 260HB

CONTRARIO dei gradi di codice dell'acciaio
CINA/Gran Bretagna ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
