Metodo di produzione: | Lavorare/modellatura dell'ingranaggio | produzione: | Formazione degli ingranaggi |
---|---|---|---|
Forma: | a forma di cilindro | Angolo di pressione: | 20 gradi |
Numero di denti: | 15 | Tempo di produzione: | 35 giorni |
Evidenziare: | Ingranaggi a spina di aringhe ad elevata capacità di carico,Ingranaggi a base di aringhe personalizzati,Trasmissioni ad alta potenza |

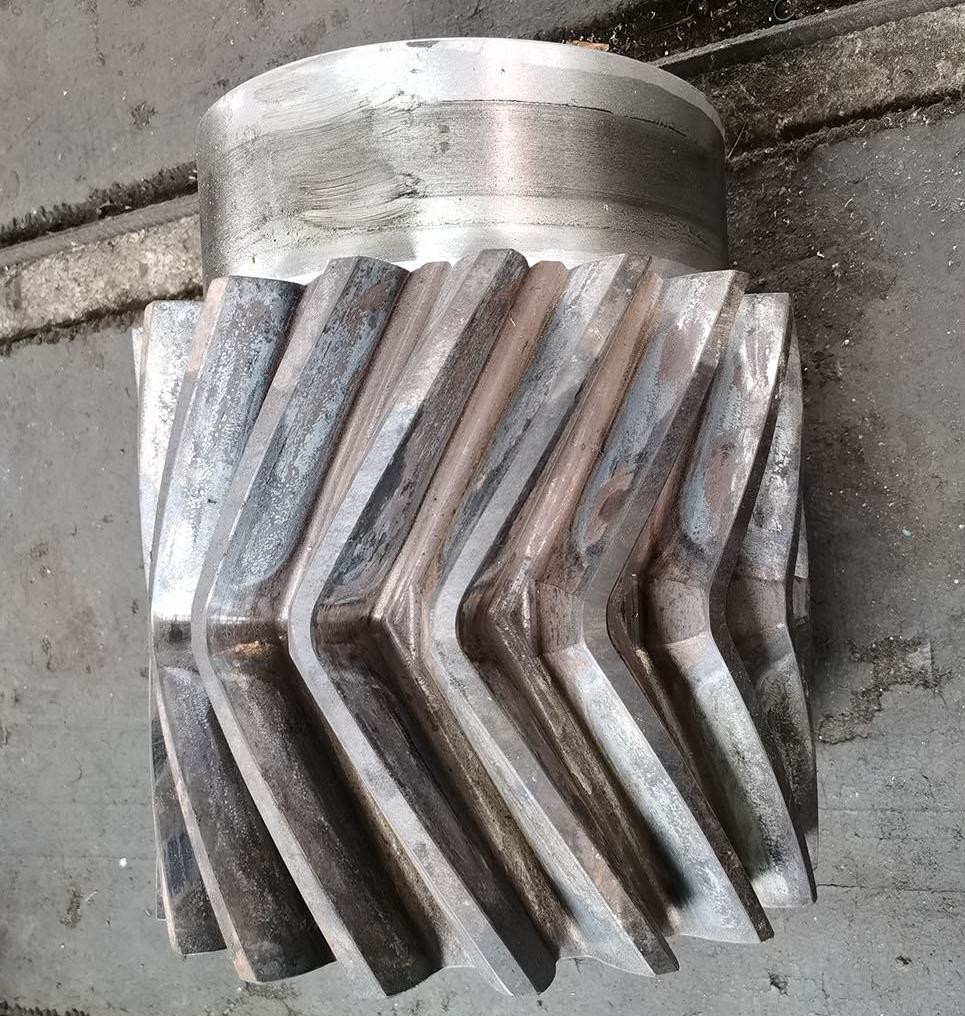

a) Adotta un design a doppia elica e dispone di solito di una scanalatura di ritratto al centro (o di una struttura continua senza cuciture).
b) La linea di contatto sulla superficie del dente ha la forma di una "V" e il processo di reticolazione è liscio senza spinta assiale.
3)Vantaggi dell'ingranaggio di aringhe
a) Eliminazione della forza assiale: le forze assiali degli ingranaggi elicoidali sinistro e destro si annullano a vicenda, riducendo il carico sui cuscinetti e rendendo il sistema più stabile.
b) Alta capacità di carico: la struttura a doppia elica garantisce una distribuzione più uniforme del carico, rendendolo adatto alle trasmissioni ad alta potenza.
Prodotti | Attrezzi per aringhe |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 12 |
Numero di denti (Z) | Costumi |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | Costumi |
Grado di precisione dei denti | Grado ISO 8-9 |
Trattamento termico | Acciaio e temperatura |
Durezza superficiale | 230-260 HB |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
