Heat Treatment: | Quenching and Tempering | Processo di produzione: | Smalzaggio a vermi |
---|---|---|---|
Size: | Customized | Number Of Teeth: | Customized |
Tooth Direction: | Right Hand | Hardness: | HRC 45-60 |
Evidenziare: | Performance ottimale,Fabbricazione su misura,Dispositivi di vermi Setta di vermi |

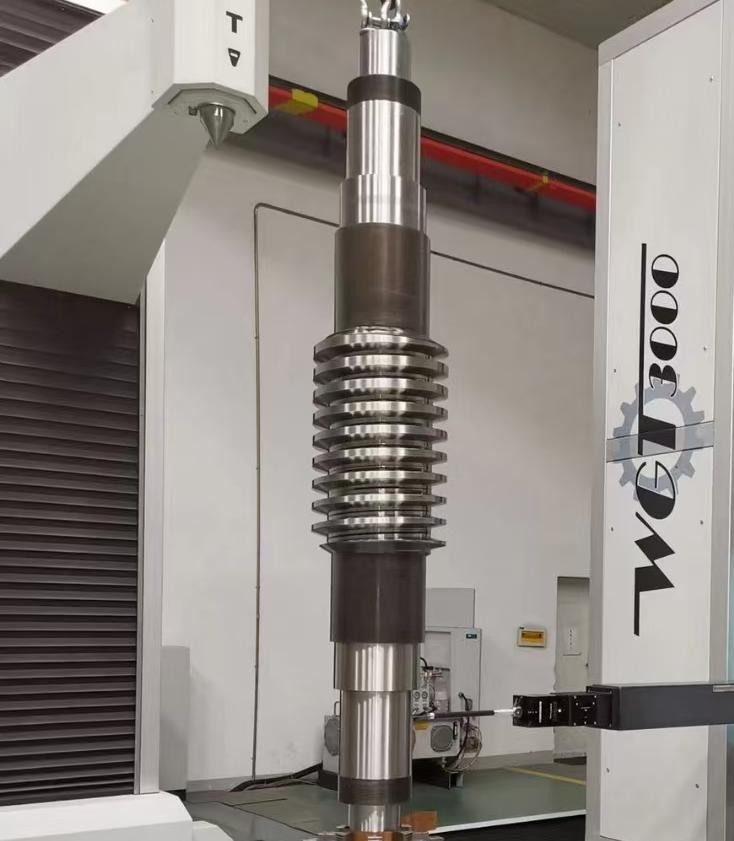

1)Descrizione del set di attrezzature per vermi
L'insieme degli ingranaggi a vermi è un dispositivo comune di trasmissione di potenza, costituito da un ingranaggio a vermi (ingranaggio a spirale) e da una turbina (ingranaggio a gomito).Si utilizza solitamente in scenari che richiedono un elevato rapporto di riduzione e una trasmissione di coppia elevataLe sue caratteristiche includono una struttura compatta, una trasmissione liscia e la capacità di ottenere la funzionalità di autoblocco (prevenendo la retromarcia).
2) Caratteristiche del set di attrezzature per vermi
a) Rapporto di riduzione elevato: una trasmissione a uno stadio può raggiungere un rapporto di riduzione da 5:1 a 100:1, adatto ad applicazioni a bassa velocità e a coppia elevata.
b) Caratteristica di autoblocco: quando l'angolo di elica del verme è piccolo, la turbina non può guidare il verme in retromarcia, adatta per le occasioni che richiedono anti-ritorno (come ascensori, verricelli).
c) Progettazione compatta: rispetto ai riduttori di marcia, il set di marce a mozzo di turbina occupa meno spazio ed è adatto per apparecchiature meccaniche con spazio di installazione limitato.
3)Applicazioni del set di attrezzature per vermi
a) Macchine industriali: trasportatori, miscelatori, apparecchi di imballaggio
b) Industria automobilistica: sistemi di sterzo, sistemi di controllo dei finestrini elettrici e dei soffitti solari
c) attrezzature di sollevamento: verricello, gru, piattaforma di sollevamento
Prodotti | Ingranaggi per vermi e pozzi per vermi |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Dispositivi per vermi |
Produzione | Sfruttare gli attrezzi |
Grincare i denti | √ |
Modulo (M) | Costumi |
Numero di denti (Z) | Costumi |
Angolo di pressione (α) | Costumi |
Angolo di piombo | Costumi |
Grado di precisione dei denti | Grado ISO 6 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
