Width: | 80mm | Module: | Customizable |
---|---|---|---|
Angolo di elica: | 45° | Processo di produzione: | Macinazione dell'ingranaggio |
Surface Treatment: | Carburizing & Quenching | Accuracy: | DIN Class 8 |
Hardness: | 260 HB | ||
Evidenziare: | Ingranaggi a doppia elica altamente precisi,Ingranaggi a doppia elica personalizzabili |
1) Descrizioni di DLe ingranaggi a elica

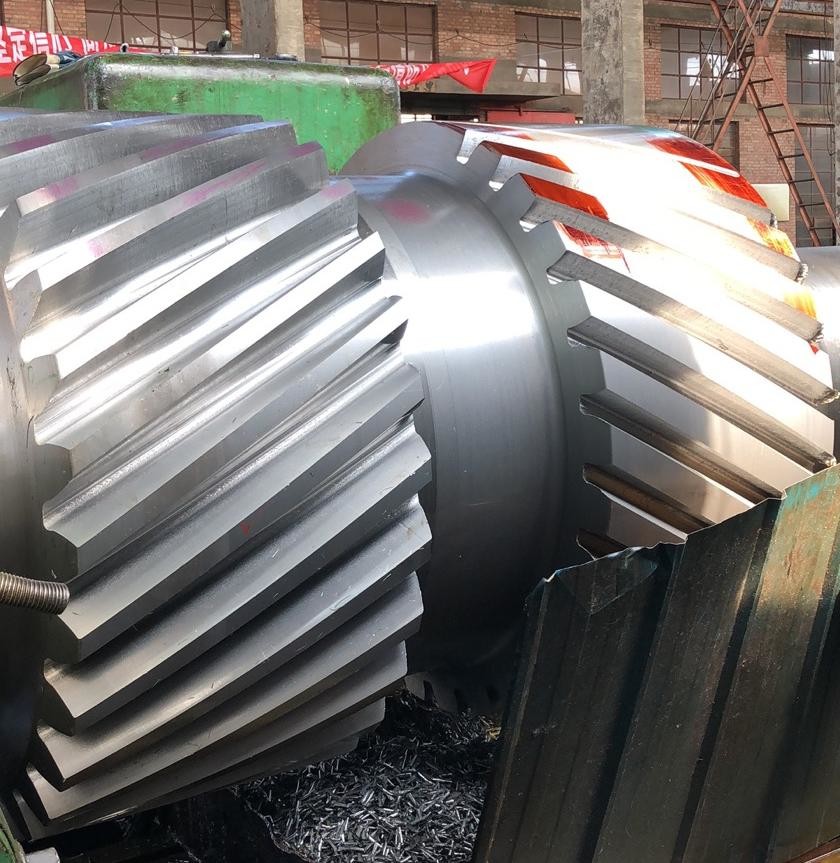

Gli ingranaggi a doppia elica hanno una disposizione simmetrica: i denti a elica dei due gruppi hanno rotazioni opposte (uno a sinistra e uno a destra) e i loro profili dentali sono disposti in forma di V.con una lunghezza di 20 mm o più, ma non superiore a 50 mm.
2)Caratteristichedi DLe ingranaggi a elica
Quando gli ingranaggi sono in funzione, le forze assiali dei denti elicoidali su entrambi i lati si contrastano, quindi il cuscinetto non ha bisogno di sopportare carichi assiali aggiuntivi.
3)Vantaggi di DLe ingranaggi a elica
a) Autocompensazione della forza assiale: la struttura a elica inversa consente di neutralizzare automaticamente la forza di spinta all'interno dell'ingranaggio.
b) durata prolungata del cuscinetto: lo sforzo assiale sul cuscinetto è quasi nullo, riducendo i requisiti di manutenzione.
c) Trasmissione di potenza efficiente: la rete sincrona a doppio dente migliora l'uniformità della distribuzione del carico, adatta per applicazioni ad alta potenza.
|
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
