| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Quantità di ordine minimo: | 2 serie |
| Imballaggi particolari: | Casse di compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Materiale: | Acciaio | Modalità: | 4.5 |
|---|---|---|---|
| Angolo di lavoro: | 20° | Angolo dei denti: | 15° |
| Profilo del dente: | spirale | Processo di produzione: | Grillare i denti |
| Grado di qualità: | Grado di iso 6 | ||
| Evidenziare: | Accoppiamento dell'asse motore elettrico,Ingranaggi a gomma a spirale per il controllo del passo della turbina |
||

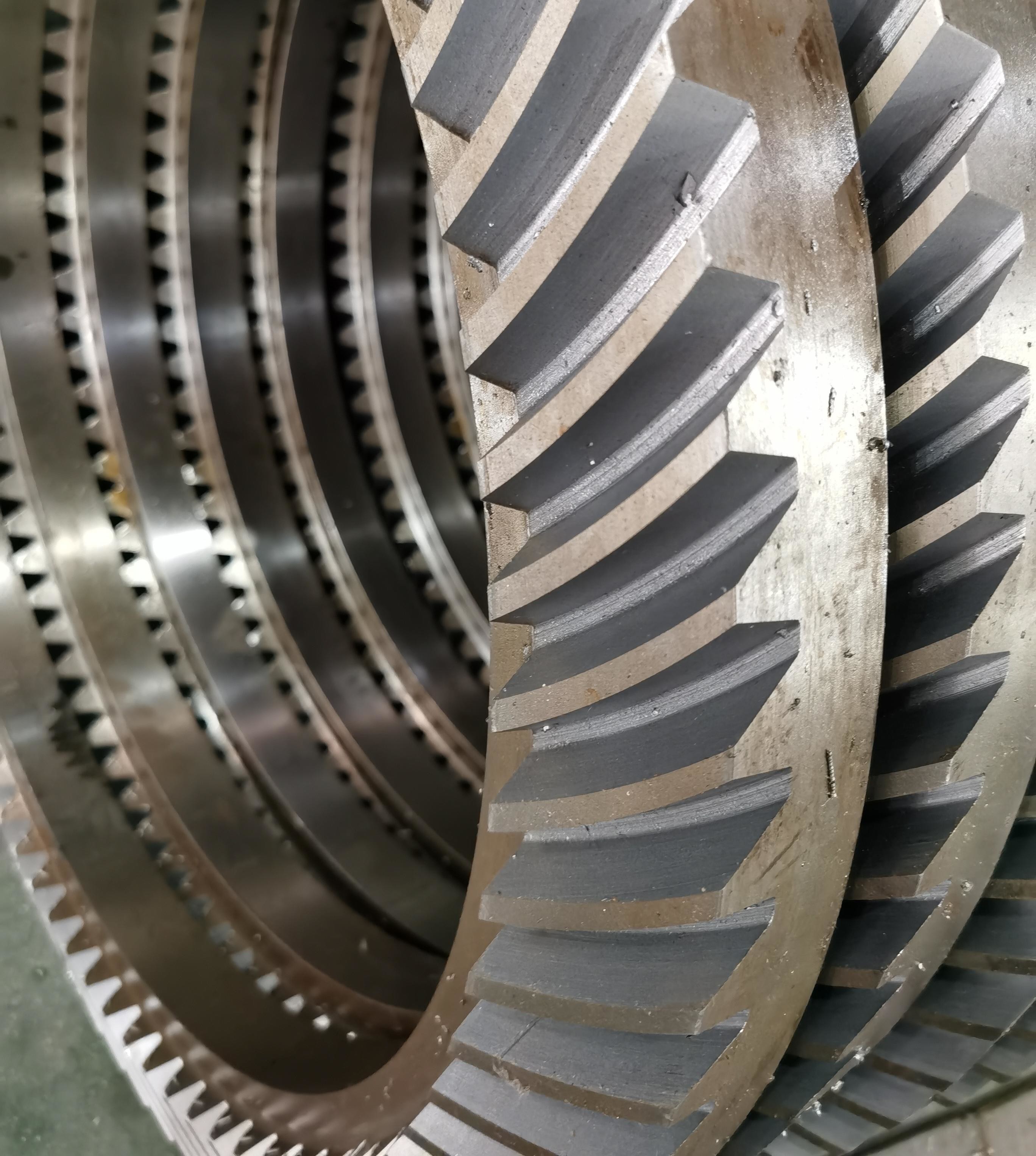

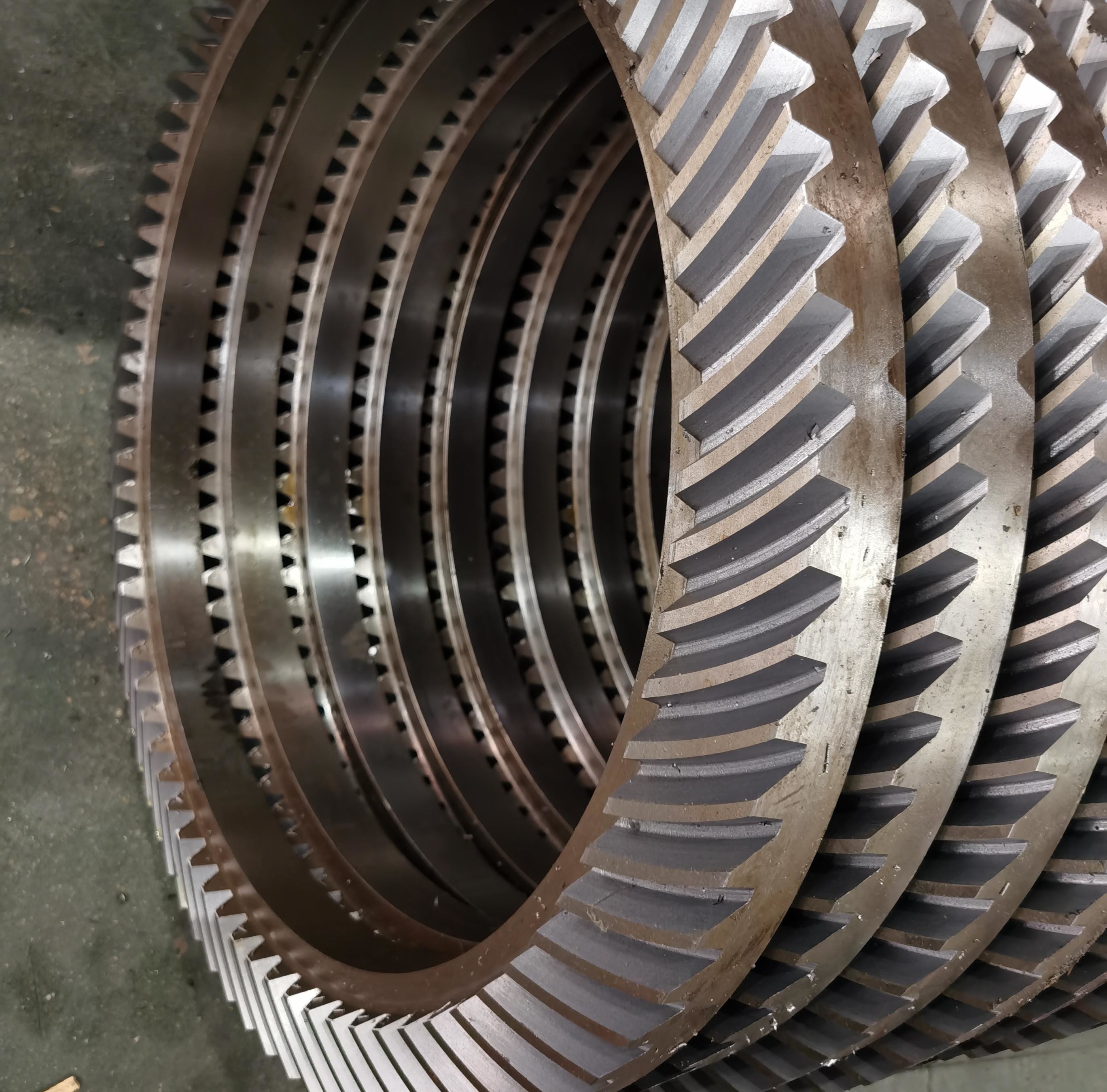

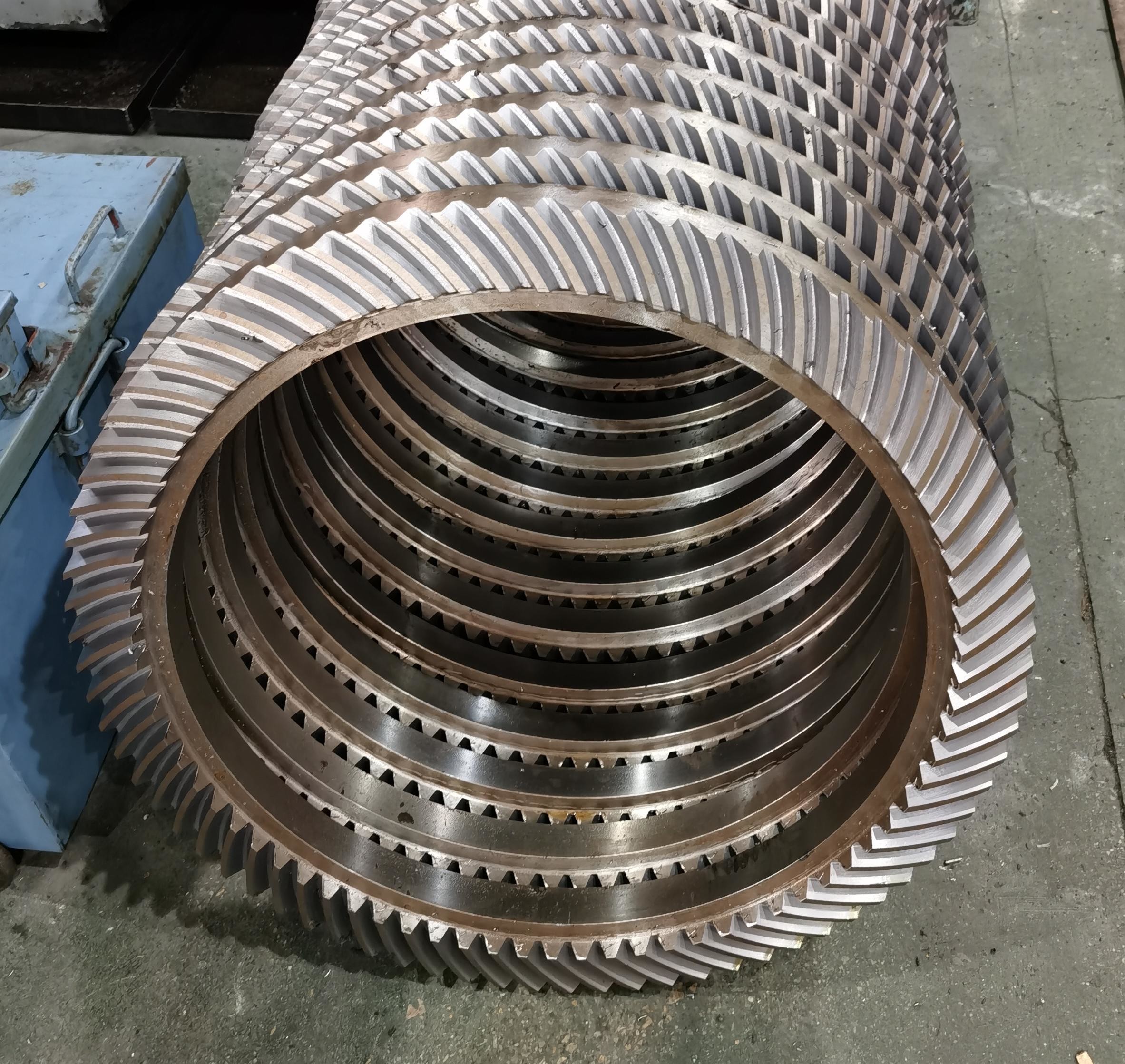

1)Descrizioni degli attrezzi a gomma a spirale
Come soluzione innovativa nel campo della trasmissione industriale, l'ingranaggio a guinzaglio a spirale, attraverso il suo design tridimensionale a profilo curvo,ha risolto perfettamente i problemi di vibrazione e usura dei tradizionali ingranaggi convelati in condizioni di alta velocità e carico pesante.
2) Caratteristiche degli ingranaggi a gomma a spirale
a) Ottimizzazione acustica: riduzione del livello di pressione acustica di 15 dB (A) durante il processo di mescolatura degli ingranaggi.
b) Durabilità tecnica: il profilo dei denti ottimizzato attraverso l'analisi degli elementi finiti può resistere a un carico continuo per 20.000 ore.
c) Avanzamento nell'efficienza energetica: la tecnologia brevettata di trattamento superficiale consente di controllare la perdita di potenza entro il 4,8% ± 0,2%.
3)Applicazioni degli ingranaggi a gomma a spirale
a) Trasporti: assemblaggio dell'asse motore elettrico per veicoli a nuova energia
b) Attrezzature energetiche: sistema di controllo della cadenza per turbine eoliche con potenza superiore a 5 MW
c) Attrezzature speciali: unità di azionamento della testa del tagliaio delle macchine per la costruzione di gallerie a scudo
| Prodotti | Dispositivi a bevole a spirale |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Gleason |
| Fabbricazione di denti per ingranaggi | Grillare i denti |
| Grillare i denti | √ |
| Modulo (M) | 4.5 |
| Numero di denti (Z) | 45 |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | 15° |
| Grado di accuratezza dell'albero del verme | Grado ISO 6 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
