| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Certificazione: | QC |
| Numero di modello: | SP23102502 |
| Quantità di ordine minimo: | 5 PCS |
| Prezzo: | $300/ Piece |
| Imballaggi particolari: | cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Diametro esterno: | 180 mm | Angolo di asse: | 90° |
|---|---|---|---|
| Durezza: | 58-62 HRC | Metodo di produzione: | Macinazione dell'ingranaggio |
| DP: | 5 | Foro interno: | 65 mm |
| Evidenziare: | Carburante Trattamento termico ingranaggi a bevole a spirale,Ingranaggi a gomma a spirale a pignone,Setti di ingranaggi a spirale a scocca da 180 mm |
||

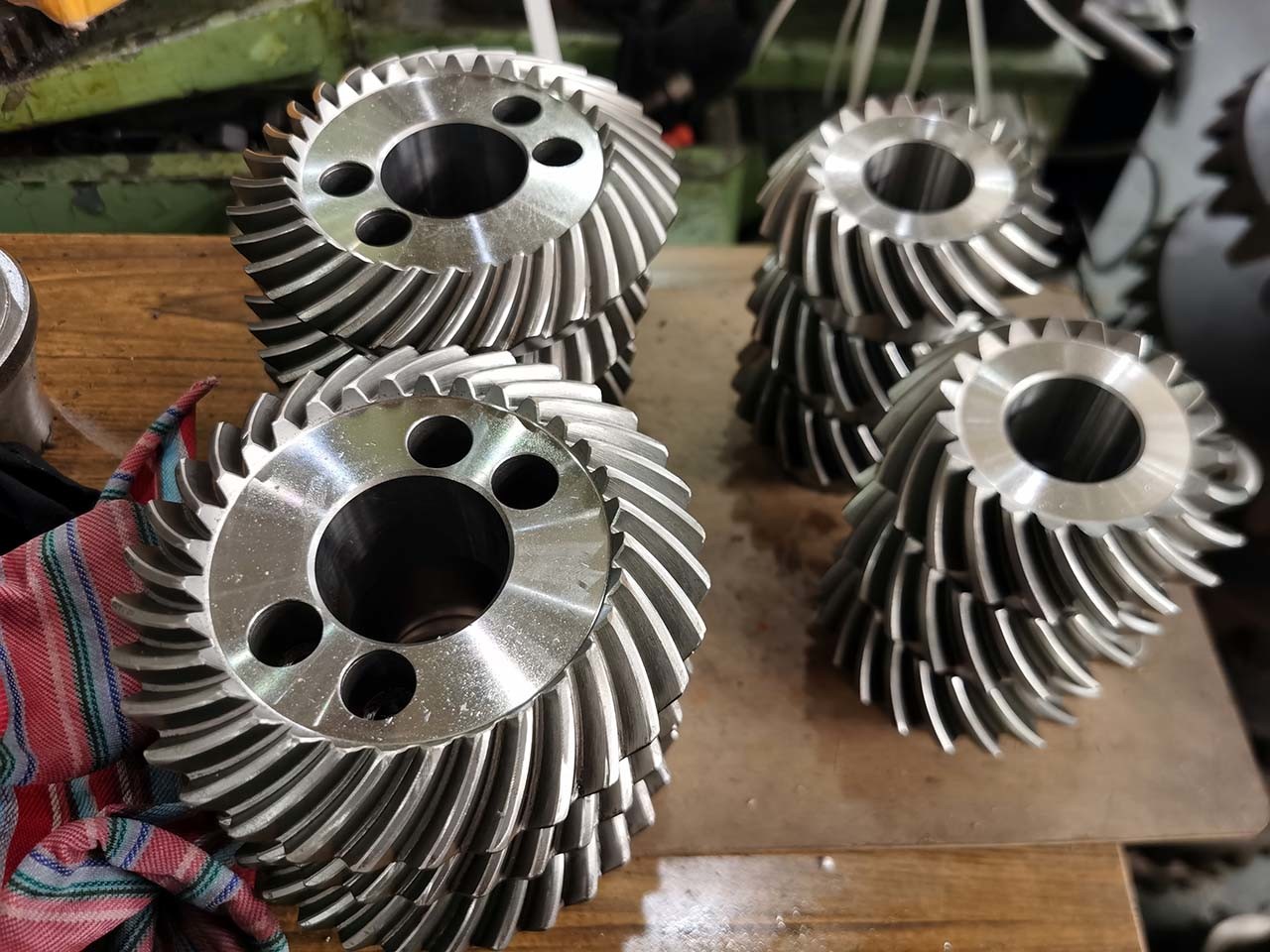

Ingranaggi a spirale a pignone dopo trattamento termico da carburizzazione
Il profilo a spirale dei denti di questi ingranaggi aiuta a distribuire il carico in modo più uniforme sulla superficie dei denti,
migliorare la capacità di carico dell'attrezzatura e ridurre le sollecitazioni dei denti.
Questa caratteristica di progettazione consente agli ingranaggi a guinzaglio a spirale di trasmettere coppia più elevata e ospitare velocità più elevate rispetto agli ingranaggi a guinzaglio dritti.
Il processo di fabbricazione degli ingranaggi a spirale concave comporta tecniche di lavorazione specializzate come il taglio degli ingranaggi, la modellazione e la macinatura.
I denti degli ingranaggi vengono tagliati con strumenti e macchinari specifici per creare la forma a spirale desiderata e la geometria dei denti.
La precisione è fondamentale nel processo di produzione per garantire una corretta rete dei denti, l'allineamento e le prestazioni ottimali degli ingranaggi.
| Prodotti | Set di ingranaggi a gomma a spirale |
| Prodotto su misura | √ |
| Materiale | 17CrNiMo6/18CrNiMo7 |
| Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi e macinatura dei denti degli ingranaggi |
| Grillare i denti | √ |
| DP | 5 |
| Numero di denti (Z) | 32 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 35° |
| Grado di precisione dei denti | AGMA 10-11Grade |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62HRCV |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
