| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Certificazione: | QC |
| Numero di modello: | SP23102501 |
| Quantità di ordine minimo: | 5 PCS |
| Prezzo: | $300/ Piece |
| Imballaggi particolari: | cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Materiale: | DIN 17CrNiMo6 | Trattamento termico: | Carburazione |
|---|---|---|---|
| Durezza: | 58-62 HRC | Roverezza: | Ra 0,8 ~ Ra 1.6 |
| modulo: | 5 | Numero dei denti di ingranaggio: | 35T |
| Evidenziare: | set di ingranaggi a busta a spirale |
||

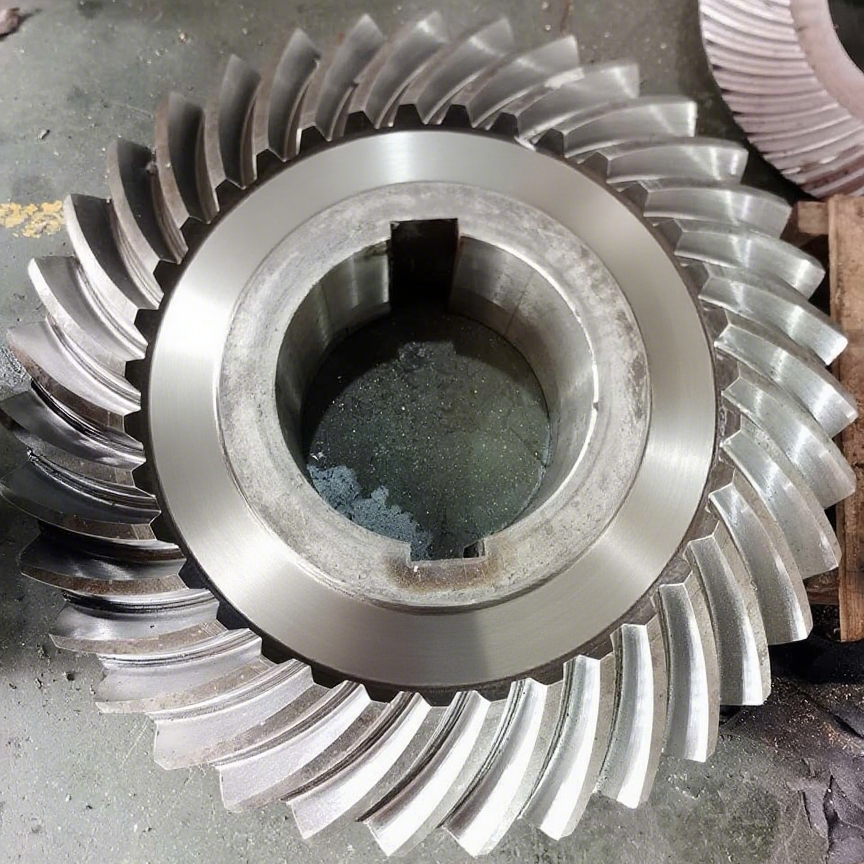

Settile di ingranaggi per denti a spirale di gomma AGMA 10-11 grado
Gli ingranaggi convelati a spirale sono un tipo di ingranaggio convelato che ha denti curvi, noti come spirali, sulle facce degli ingranaggi.
Sono utilizzati per trasmettere potenza e movimento tra alberi che si intersecano ad un angolo specifico, in genere 90 gradi.
Gli ingranaggi a spirale sono ampiamente utilizzati in varie applicazioni come differenziali automobilistici, macchinari industriali,
sistemi di propulsione marittimi e apparecchiature di trasmissione di potenza.
La caratteristica distintiva degli ingranaggi convelati a spirale è il loro profilo dentale a forma di spirale.
A differenza degli ingranaggi convelati dritti, che hanno denti dritti che si intersecano sull'asse dell'ingranaggio, gli ingranaggi convelati a spirale hanno denti curvi o di forma elicoidale.
Questa curvatura consente un graduale coinvolgimento dei denti, con conseguente funzionamento più liscio e silenzioso rispetto agli ingranaggi a scanalatura dritta.
| Prodotti | Set di ingranaggi a gomma a spirale |
| Prodotto su misura | √ |
| Tipo di profilo | 18CrNiMo7/17CrNiMo6 |
| Produzione | Fresatura degli ingranaggi/Fresatura degli ingranaggi |
| Diametro di passo | 5 |
| Numero di denti (Z) | 35 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 35° |
| Grado di precisione dei denti | AGMA 10-11Grade |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
