acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature
  • acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature
acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature

acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature

Luogo di origine La Cina
Marca YIZGEAR
Numero di modello DB23051101
Dettagli del prodotto
Materiale:
40CrNiMoA
Angolo dell'elica:
7°
Trattamento termico:
Spegnimento e tempera
Modulo:
16,933
Numero delle dentature:
25T
Tipo:
Doppia attrezzatura elicoidale
Evidenziare:

asse di ingranaggio elicoidale del doppio 40CrNiMo

,

Doppio acciaio da forgiare elicoidale dell'asse di ingranaggio

,

25 denti raddoppiano l'asse di ingranaggio elicoidale

Termini di pagamento e di spedizione
Quantità di ordine minimo
1 PEZZO
Prezzo
$1000/ Piece
Imballaggi particolari
cassa del compensato
Tempi di consegna
75 giorni
Termini di pagamento
L/C, D/P, T/T, Western Union
Capacità di alimentazione
100 pezzi/mese
Descrizione del prodotto

Acciaio per forgiatura 40CrNiMo Albero ingranaggi a doppia elica con 25 denti

Lunghezza albero ingranaggi: 3200

Diametro di passo: 2.5

Modulo: 16.933

Angolo di pressione: 20°

Trattamento termico: Tempra e rinvenimento

Materiale: Forgiatura 40CrNiMoA

Tempo di produzione: 68 giorni

Imballaggio: Cassa in compensato

Prodotti Ingranaggio a doppia elica
Fatto su misura √
Tipo di profilo dell'ingranaggio Ingranaggio elicoidale
Produzione Hobbing degli ingranaggi
Rettifica dei denti √
DP 1.5
Numero di denti (Z) 25
Angolo di pressione (α) 20°
Angolo di elica 7°
Grado di precisione dei denti Grado ISO 9
Trattamento termico Tempra e rinvenimento
Durezza superficiale 260-300HB



CONFRONTO GRADI CODICI ACCIAIO
CINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

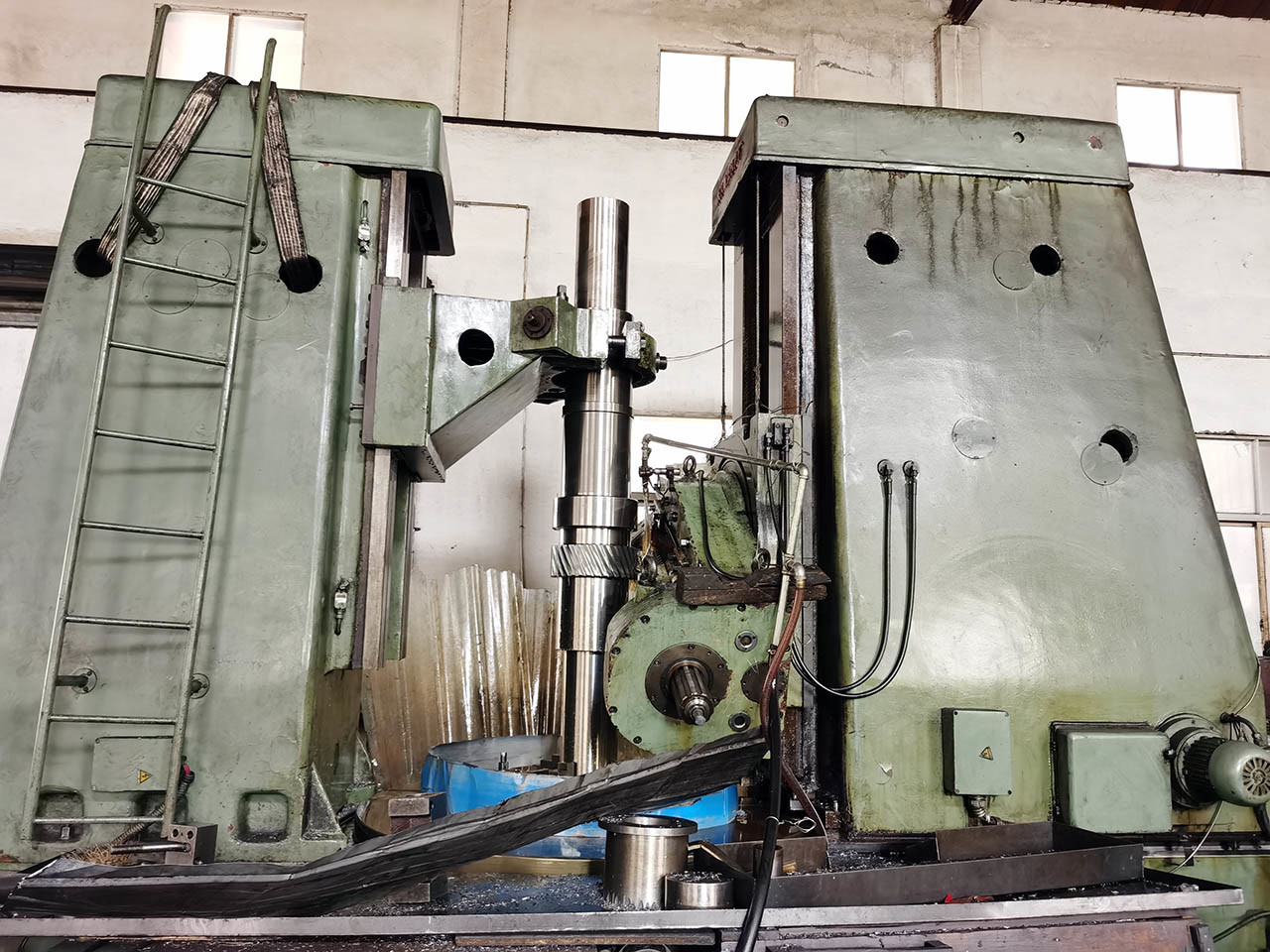

Attrezzatura di produzione

acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 0acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 1acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 2

acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 3acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 4acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 5

Processo di produzione

acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 6acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 7acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 8

                                          Taglio                                                             Fresatura

acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 9acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 10acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 11

           Trattamento termico                              Rettifica                                Ispezione
acciaio da forgiare elicoidale dell'asse di ingranaggio del doppio 40CrNiMo 25 dentature 12
