Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade
  • Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade
  • Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade

Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade

Luogo di origine La Cina
Marca YIZGEAR
Numero di modello DB23032601
Dettagli del prodotto
Tipo di profilo:
Doppia attrezzatura elicoidale
Larghezza dell'ingranaggio:
70 mm
Processo di produzione:
Marcia
Passo del diametro:
1.5
Qualità:
Iso 8-9
Buco interiore:
100 mm
Evidenziare:

Doppio ingranaggio elicoidale della trasmissione

,

Doppio ingranaggio elicoidale di iso 8

,

Doppio ingranaggio elicoidale 70mm

Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pezzo
Prezzo
$700/ Piece
Imballaggi particolari
Cassa del compensato
Tempi di consegna
75 giorni
Termini di pagamento
L/C, D/P, T/T, Western Union
Capacità di alimentazione
100 pezzi/mese
Descrizione del prodotto

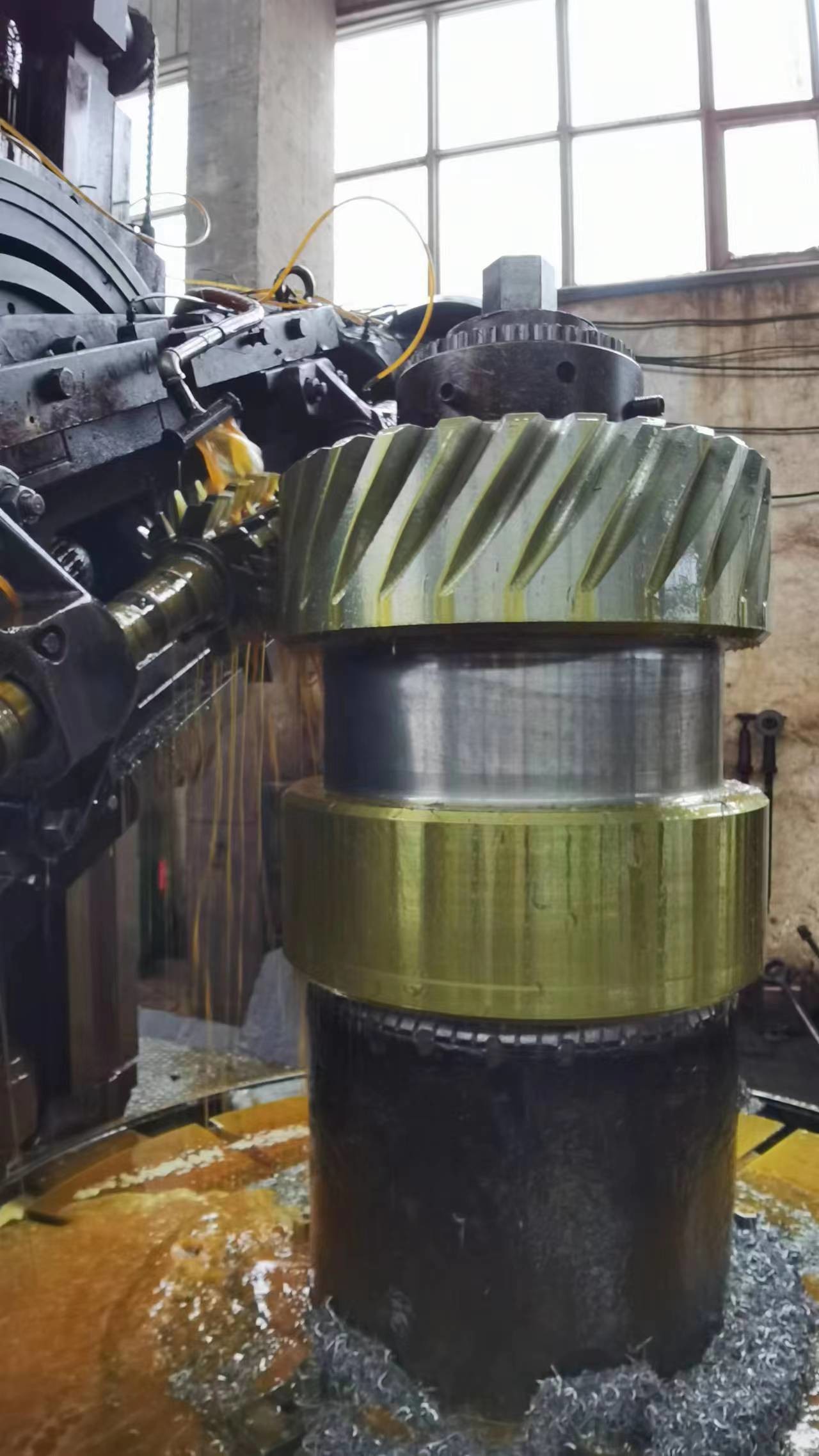

Servizi di hobbing per ingranaggi a doppia elica per trasmissioni

Diametro passo  1.5

Modulo: 16.933

Angolo di pressione: 20°

Angolo dell'elica: 15°

Materiale: 40CrNiMoA (SAE 4340)

Metodo di fabbricazione: Hobbing

1) Caratteristiche dell'ingranaggio a doppia elica

a) Un ingranaggio a doppia elica può fornire una maggiore efficienza.

b) La forza di spinta risultante sviluppata nell'ingranaggio a doppia elica è zero.

c) L'ingranaggio a doppia elica può trasmettere una potenza maggiore.

d) Un angolo di elica elevato può essere vantaggiosamente utilizzato nell'ingranaggio a doppia elica

Prodotti Ingranaggio a doppia elica
Fatto su misura √
Tipo di profilo dell'ingranaggio Ingranaggio cilindrico
Fabbricazione Hobbing
Rettifica dei denti √
Modulo (M) Fatto su misura
Numero di denti (Z) 35
Angolo di pressione (α) 20°
Angolo di attacco 22°
Grado di precisione dei denti Grado ISO 8-9
Trattamento termico Tempra e rinvenimento
Durezza superficiale 260-300HB



CONFRONTO GRADI CODICI ACCIAIO
CINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Attrezzature di produzione

Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 0Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 1Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 2

Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 3Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 4Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 5

Processo di produzione

Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 6Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 7Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 8

                                          Taglio                                                               Fresatura

Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 9Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 10Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 11

           Trattamento termico                              Rettifica                                   Ispezione
Trasmissione a doppia elica Pinion Hobbing Services 70mm ISO 8-9 Grade 12
