| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SB23032601 |
| Quantità di ordine minimo: | 2 insiemi |
| Prezzo: | $800/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 insiemi/mese |
| Direzione: | Mano destra. | Angolo di asse: | 90° |
|---|---|---|---|
| Angolo di elica: | 35° | Durezza: | 220-260 HB |
| Dentature: | 53 | Materiale: | 20CrNi2MoA |
| Evidenziare: | Ingranaggi conici a spirale d'acciaio di SAE 4320,Fresatura a spirale d'acciaio degli ingranaggi conici,Ingranaggi conici di spirale di 20 moduli |
||
Angolo di elica: 35°
Angolo di pressione: 20°
Metodo di produzione Gelason
Coefficiente di aggiunta 0.85
Coefficiente di liberazione 0.188
Diametro di passo 1.27
Pistola circolare 62.832
1) Caratteristiche degli ingranaggi a spirale
Il set di ingranaggi a spirale deve essere sostituito a coppie.
Sia le marce sinistre che quelle destre devono essere sostituite insieme.

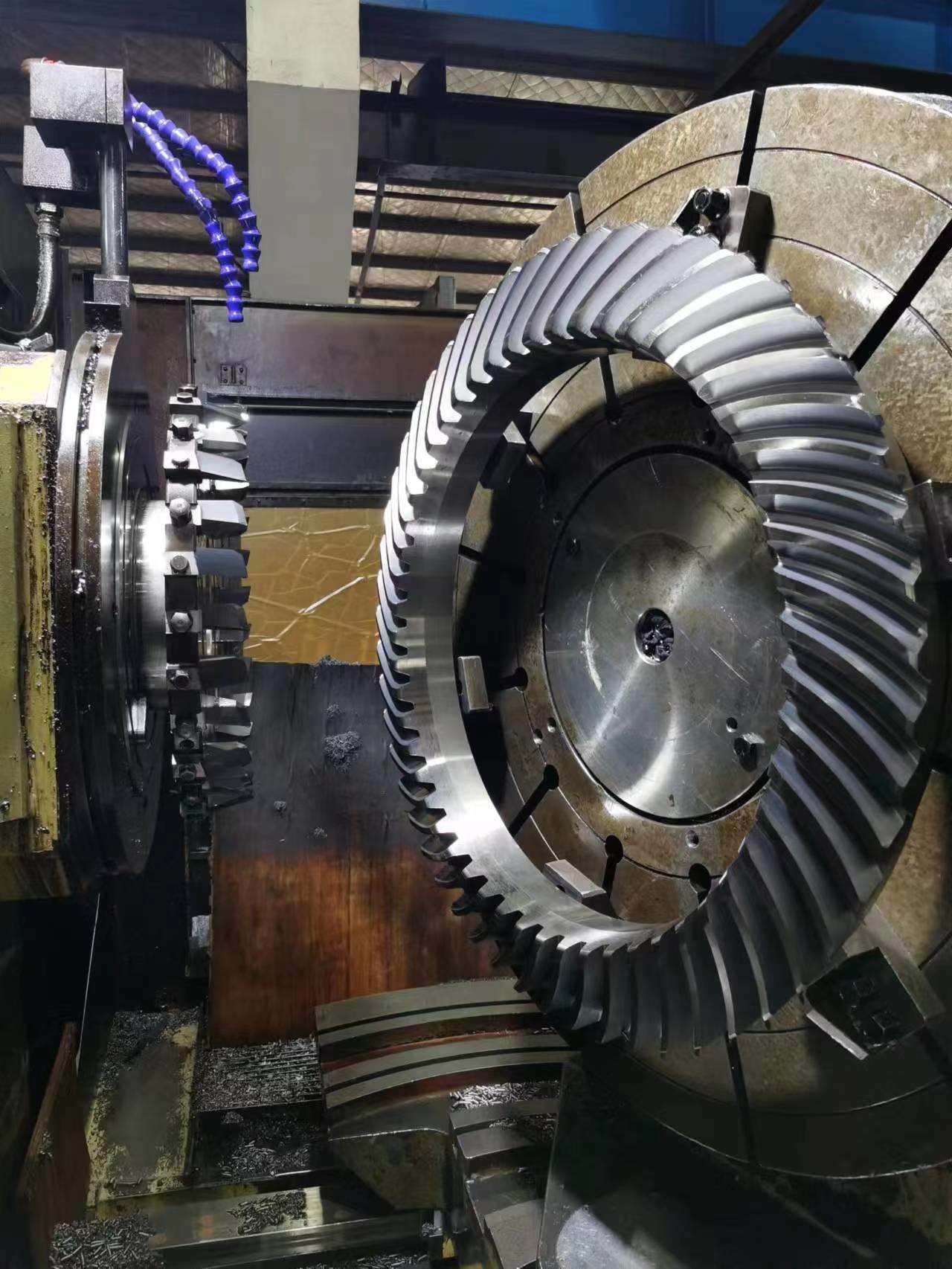

2) Fabbricazione di ingranaggi a bevole a spirale
Gli ingranaggi a bevole a spirale sono fabbricati per fresatura e macinatura degli ingranaggi.

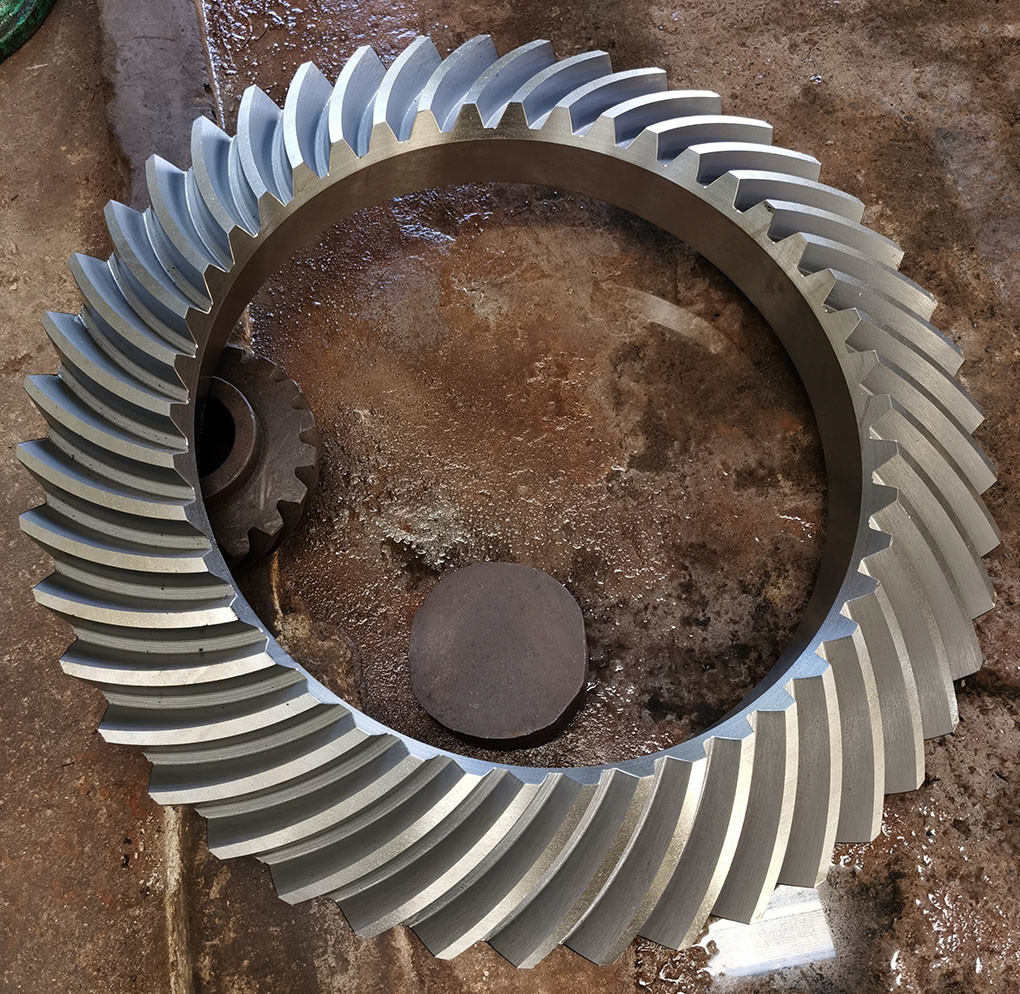

| Prodotti | Ingranaggi a gomma a spirale con spine interne |
| Prodotto su misura | √ |
| Materiale | SAE 4320/ 20CrNi2MoA |
| Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi e macinatura dei denti degli ingranaggi |
| Grillare i denti | √ |
| Modulo | 20 |
| Numero di denti (Z) | 53 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 35° |
| Grado di precisione dei denti | Grado 6 ISO/ AGMA Grado 11 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
