| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SB22112701 |
| Quantità di ordine minimo: | 2 set |
| Prezzo: | $270/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 set/mese |
| Angolo di pressione: | 20° | Angolo di asse: | 90° |
|---|---|---|---|
| Angolo di elica: | 35° | Materiale: | 17CrNiMo6 |
| Larghezza del fronte: | 70 | Tipo di profie: | Gleason |
| Evidenziare: | Set di ingranaggi conici per ingranaggi di trasmissione,rettifica dei denti degli ingranaggi a spirale in acciaio,ingranaggi conici a spirale 17CrNiMo6 |
||

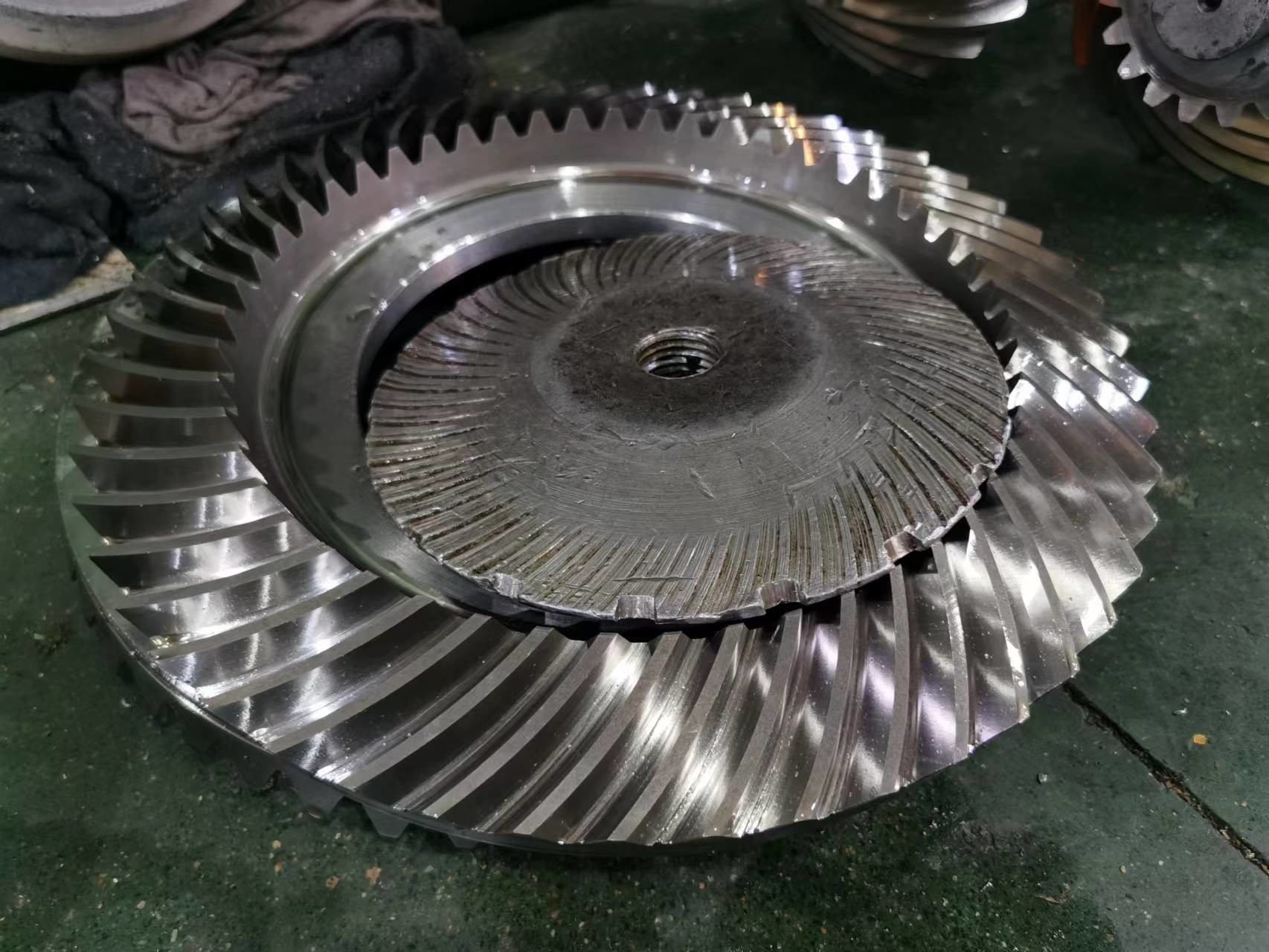

1) Descrizione della produzione di ingranaggi conici a spirale
Modulo Gleason: da 0,8 a 30
Tipo: tipo Gleason e Klingelnberg, preferire il tipo Gleason
Diametro massimo dell'ingranaggio: 2000 mm
Diametro massimo dell'albero del pignone: 200 mm
Elaborazione e calcolo propri dei riepiloghi secondo il metodo Gleason
È sempre meglio fornire le distanze di montaggio.
Controllo delle aree di contatto sulle macchine di prova Gleason
Rettifica di finitura degli ingranaggi dopo il trattamento termico.
| Prodotti | Set di ingranaggi conici a spirale |
| Fatto su misura | √ |
| Materiale | 17CrNiMo6 |
| Produzione denti ingranaggi | Fresatura ingranaggi |
| Rettifica denti ingranaggi | √ |
| DP | 5 |
| Numero di denti (Z) | 62T |
| Angolo di pressione (α) | 20° |
| Angolo dell'elica (β) | 35° |
| Grado di precisione dei denti | ISO 7 Grado/ AGMA 11Grado |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62HRCV |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Attrezzatura di produzione
Processo di produzione
Forgiatura Lavorazione Taglio
Trattamento termico Rettifica Ispezione
