Tipo di profilo: | Dispositivi di anello esterno | Tipo: | Tipo di divisione |
---|---|---|---|
Diametro esterno: | 5189 | Inner Hole Dia: | 4811 |
Durezza: | 230-260 HB | Peso: | 1050KG |
Evidenziare: | Ingranaggio esterno della trasmissione divisa,Ingranaggi di trasmissione del modulo 4140 T,Ingranaggio cilindrico dell'anello esterno 212T |

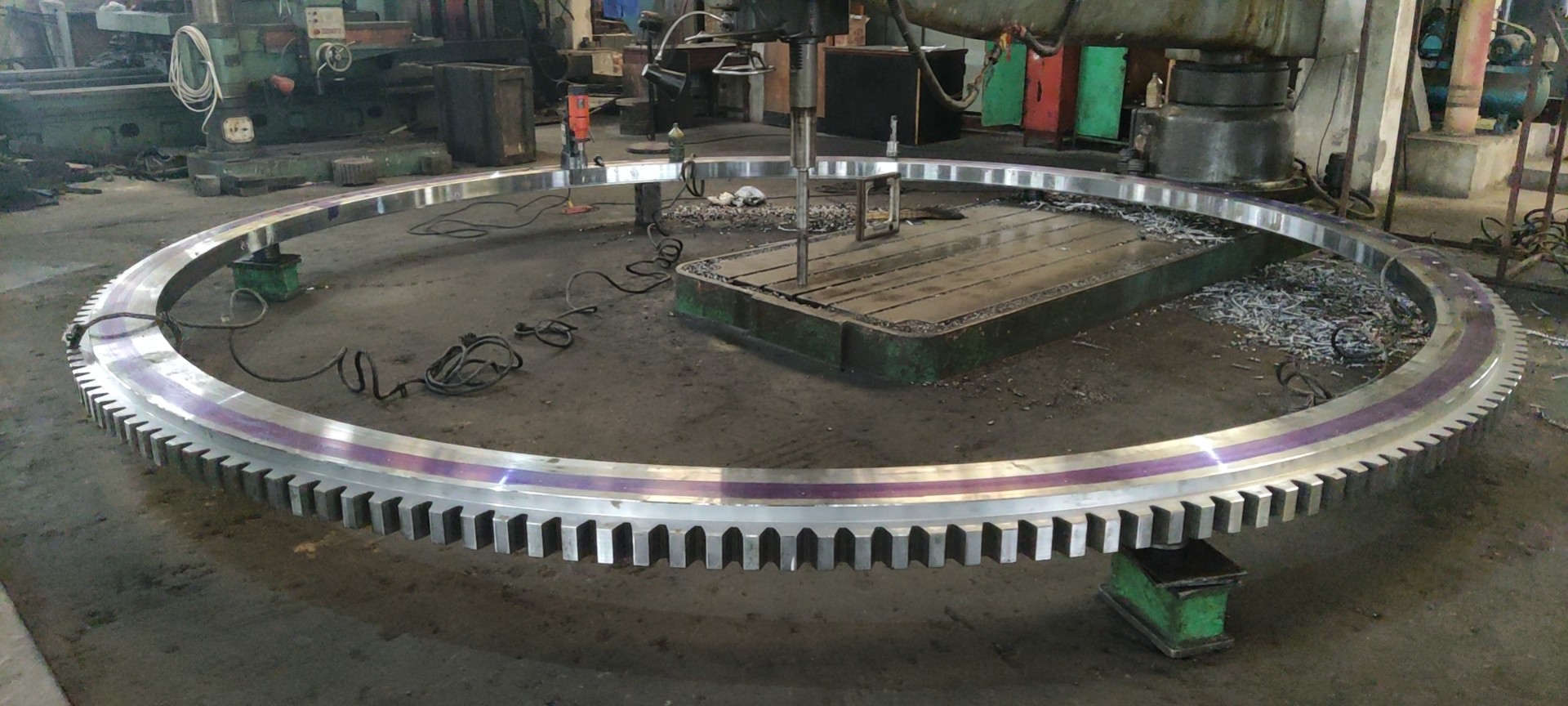

Trasmissioni 4140T 24.25 Modulo 212T Trasmissioni esterne Ring Spur Gear
Modulo: 24.25
PASO: 76.1838
DIAM. EXT 5189
NUMERO DE DENTES 212
Spazio tra i denti: 38.09
AGG. DE PRESSIONE 20°
Prodotti | Anello di ingranaggio esterno |
Prodotto su misura | √ |
Materiale | Imballaggio di spinta |
Fabbricazione di denti per ingranaggi | Trasformazione degli ingranaggi |
Grillare i denti | |
Modulo (M) | 24.25 |
Numero di denti (Z) | 212 |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 0° |
Grado di precisione dei denti | Grado ISO 8-9 |
Trattamento termico | Induzione di indurimento |
Durezza superficiale | 230-260 HB |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
