| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SB22112203 |
| Quantità di ordine minimo: | 2 set |
| Prezzo: | $700/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 set/mese |
| Larghezza: | 120 mm | Tipo di profilo: | Gleason |
|---|---|---|---|
| Roverezza: | Ra 0,8 | Diametro esterno: | 365 |
| Fabbricazione: | Sbalzo di potenza | Marchio: | Produttori OEM |

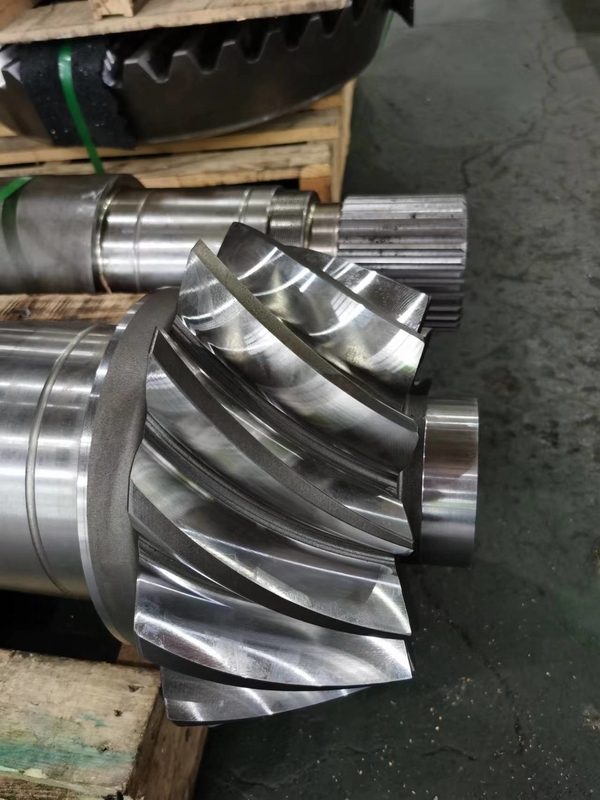

| Evidenziare: | Ingranaggio conico a spirale pignone destro,ingranaggi conici a spirale con scanalatura esterna,ingranaggi conici a spirale dell'albero motore |
||
1) Direzione dell'ingranaggio a gomma a spirale
a) Mano destra
L'ingranaggio a guinzaglio a spirale a destra è quello in cui la metà esterna di un dente è inclinata nel senso orario.
b) Mano sinistra
L'ingranaggio a guinzaglio a spirale a sinistra è quello in cui la metà esterna di un dente è inclinata nel senso antiorario.
2) Che cos'è il power skiving?
Il power skiving è un processo di taglio continuo che consente di eseguire la lavorazione in un'unica configurazione.
Possibilità di lavorare il componente completo in una macchina multitasking o in un centro di lavorazione in un unico impianto
riduce i tempi di produzione, migliora la qualità.
| Prodotti | Ingranaggi a gomma a spirale con spine esterne |
| Prodotto su misura | √ |
| Materiale | 17CrNiMo6/18CrNiMo7 |
| Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi e macinatura dei denti degli ingranaggi |
| Grillare i denti | √ |
| DP | 2.54 |
| Numero di denti (Z) | 14T |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 35° |
| Grado di precisione dei denti | Grado 6 ISO/ AGMA Grado 11 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62HRCV |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
