| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SB22112202 |
| Quantità di ordine minimo: | 2 set |
| Prezzo: | $700/Set |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 set/mese |
| Passo del diametro: | 2.54 | Angolo di elica: | 35° |
|---|---|---|---|
| Diametro esterno: | Φ360.0 | Beccheggio: | 36°52'12 |
| Dentature: | 14 | Durezza: | 58-62 HRC |
| Evidenziare: | Ingranaggio conico a spirale Power Skiving,ingranaggio conico a spirale 18CrNiMo7,ingranaggio conico a spirale tipo Gleason |
||

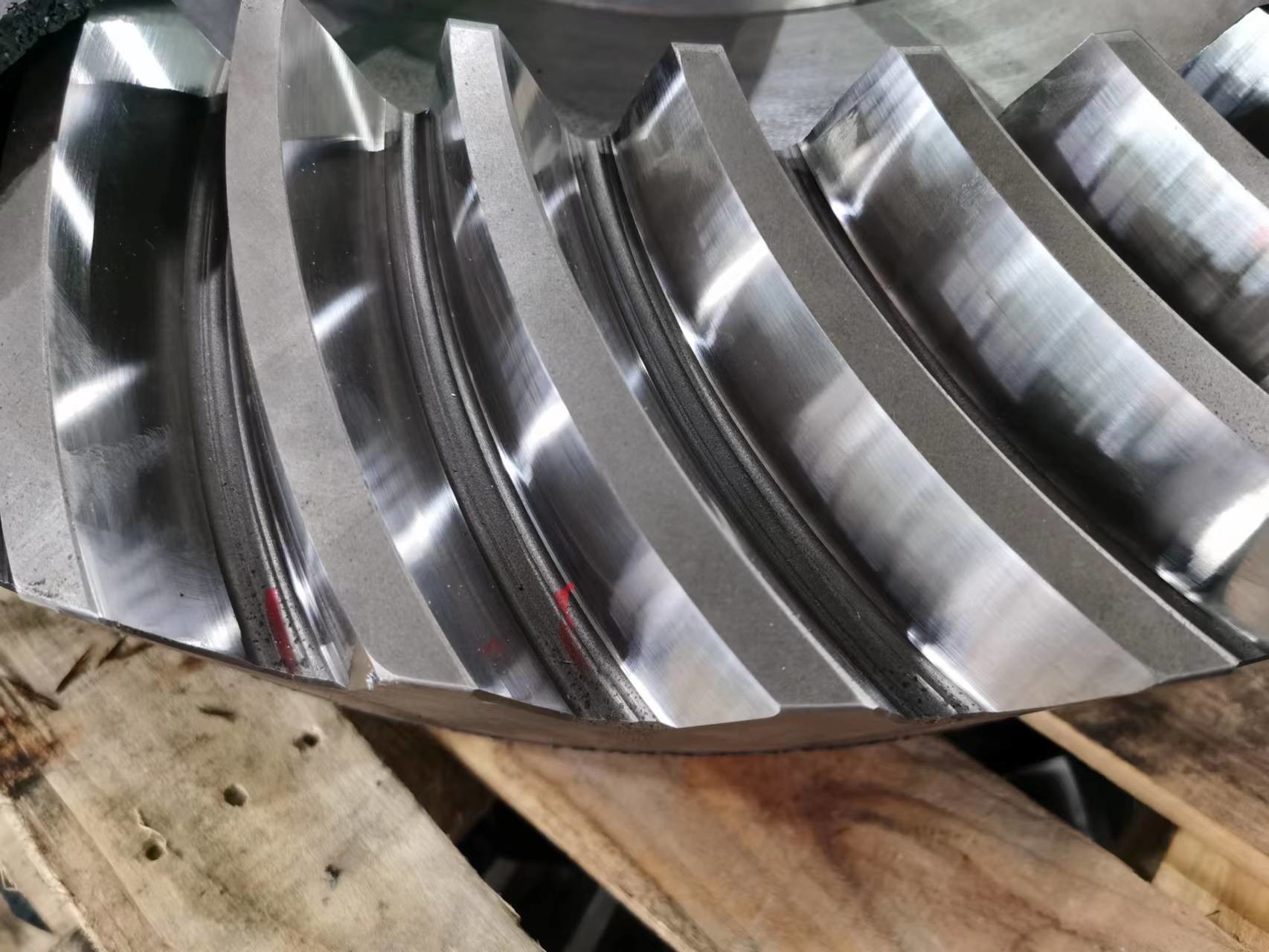

Design Speciale Per Sistemi Meccanici Pesanti
Rugosità della Superficie dell'Ingranaggio: Ra 0.8
Metodo di Fabbricazione dell'Ingranaggio: Power Skiving
Materiale: Acciaio Legato a Basso Tenore di Carbonio
Tempo di Produzione: 60 giorni

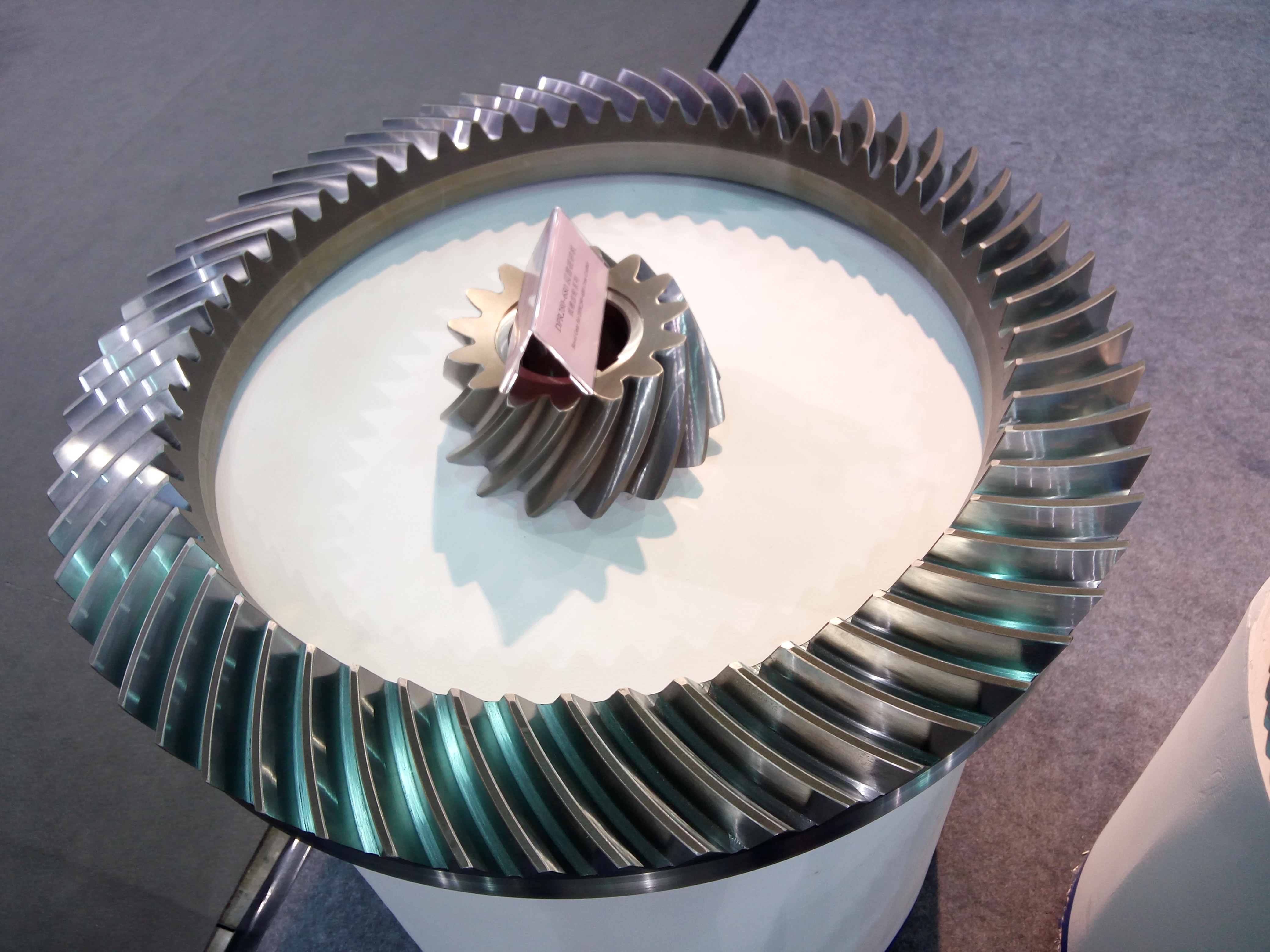

| Prodotti | Set di Ingranaggi Conici Spirali |
| Fatto su Misura | √ |
| Materiale | 17CrNiMo6/18CrNiMo7 |
| Fabbricazione dei Denti dell'Ingranaggio | Fresatura/Power Skiving |
| Modulo | Personalizzato |
| DP | 2.54 |
| Numero di Denti (Z) | 14 |
| Angolo di Pressione (α) | 20° |
| Angolo dell'Elica (β) | 35° |
| Grado di Precisione dei Denti | AGMA Grado 10-11 |
| Trattamento Termico | Cementazione |
| Durezza Superficiale | 58-62HRCV |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Attrezzatura di Produzione
Processo di Produzione
Forgiatura Lavorazione Taglio
Trattamento Termico Rettifica Ispezione
