| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | DB22072802 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $1000/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 75 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 100 pezzi/mese |
| materiale: | Acciaio forgiato | Tipo di profilo: | Doppio ingranaggio elicoidale |
|---|---|---|---|
| Trattamento termico: | Estinzione & temperare | Durezza: | 260-300 HB |
| produzione: | Fresare dell'ingranaggio | Qualità: | Iso 8-9 |
| Evidenziare: | Doppi ingranaggi elicoidali di AISI 4140,Doppio HB elicoidale della ruota di ingranaggio 300,Gli ingranaggi elicoidali spingono fresare dell'ingranaggio |
||

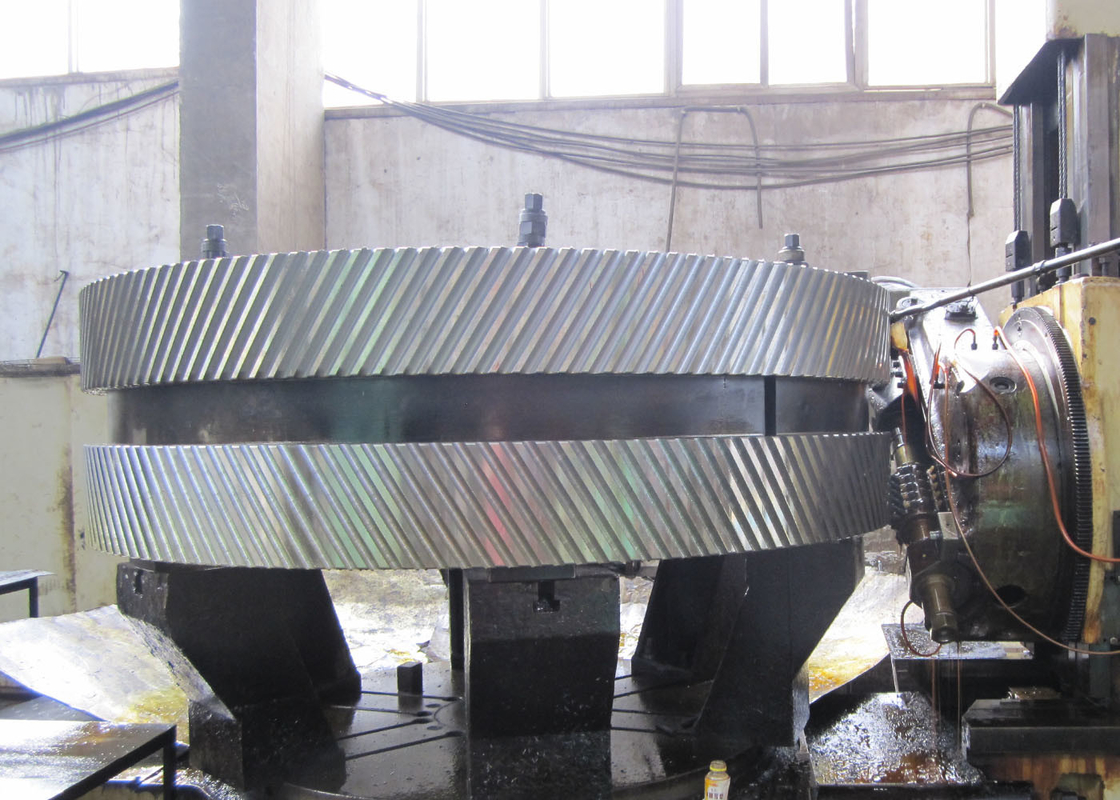

Ingranaggio elicoidale doppio in acciaio forgiato AISI 4140 - Ingranaggi elicoidali doppi
1) Caratteristiche degli ingranaggi elicoidali doppi
a) Gli ingranaggi elicoidali doppi hanno reazioni di spinta opposte, quindi annullano la forza di spinta all'interno dell'ingranaggio stesso.
b) La forza assiale netta che agisce sui cuscinetti è pari a zero.
c) La capacità di trasmissione della potenza è molto elevata.
d) Utilizzando questo tipo di ingranaggio, è possibile raggiungere elevate velocità sulla linea di passo.
2) Descrizione dell'ingranaggio elicoidale doppio
Ingranaggio elicoidale doppio con denti elicoidali sia destrorsi che sinistrorsi.
La forma elicoidale doppia bilancia le forze di spinta inerenti.
| Prodotti | Ingranaggio elicoidale doppio |
| Fatto su misura | √ |
| Tipo di profilo del dente | Ingranaggio cilindrico |
| Produzione | Fresatura ingranaggi |
| Rettifica denti | √ |
| Modulo (M) | Fatto su misura |
| Numero di denti (Z) | 152 |
| Angolo di pressione (α) | 20° |
| Angolo di elica | 23° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Tempra e rinvenimento |
| Durezza superficiale | 260-300HB |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Taglio Fresatura
Trattamento termico Rettifica Ispezione
