| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | DB22082401 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $1000/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 75 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 100 pezzi/mese |
| materiale: | SAE 4340 | Tipo di profilo dell'ingranaggio: | Doppio ingranaggio elicoidale |
|---|---|---|---|
| Trattamento termico: | Estinzione & temperare | Durezza: | 260-300 HB |
| produzione: | Fresare dell'ingranaggio | Qualità: | Iso 8-9 |
| Evidenziare: | Doppio grado elicoidale di iso 8-9 degli ingranaggi,Ingranaggio a freccia elicoidale del doppio dell'OEM,Ingranaggi elicoidali della spina di pesce del ODM doppi |
||

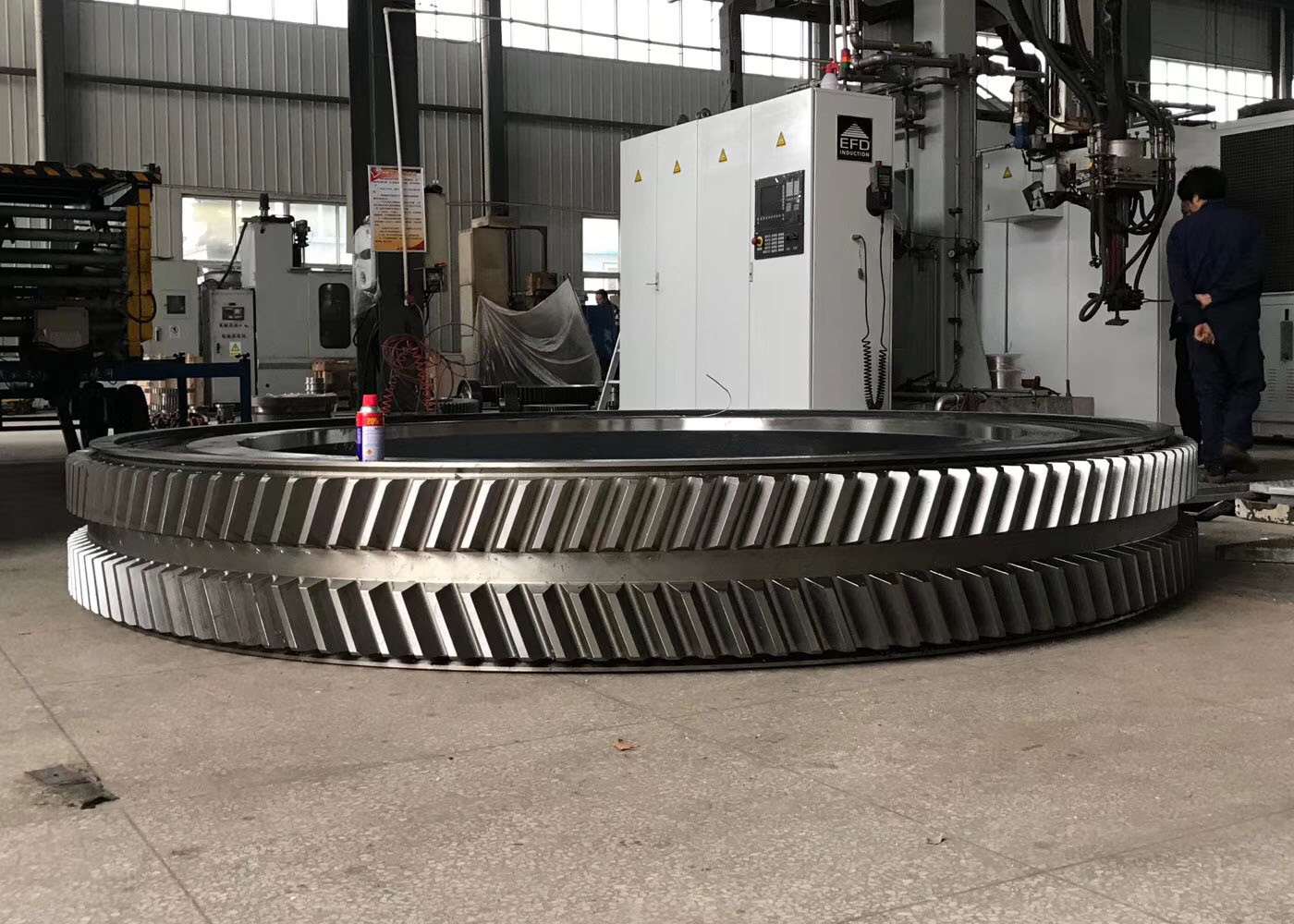

Ingranaggio in acciaio forgiato SAE 4340 a doppia elica - Ingranaggi a doppia elica
1) Descrizione dell'ingranaggio a doppia elica
Ingranaggio a doppia elica con denti elicoidali sia a sinistra che a destra.
La forma a doppia elica bilancia le forze di spinta inerenti.
2) Applicazioni degli ingranaggi a doppia elica
L'ingranaggio a doppia elica è ampiamente utilizzato per l'industria pesante che necessita di eliminare le forze di spinta.
La velocità di rotazione generalmente non è elevata per gli ingranaggi a doppia elica.
| Prodotti | Ingranaggio a doppia elica |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggio cilindrico |
| Produzione | Fresatura ingranaggi |
| Rettifica denti | √ |
| Modulo (M) | Fatto su misura |
| Numero di denti (Z) | 97 |
| Angolo di pressione (α) | 20° |
| Angolo di elica | 23° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Tempra e rinvenimento |
| Durezza superficiale | 260-300HB |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Taglio Fresatura
Trattamento termico Rettifica Ispezione
