Modulo: | 14.117 | Roughness degli ingranaggi: | Ra 0,8 |
---|---|---|---|
Trattamento termico: | Carburazione | Beccheggio: | 52°7'48 ̊ |
Angolo della radice: | 53°25'43" | Larghezza del fronte: | 220 |
Evidenziare: | ingranaggio conico 48T,Modulo elicoidale a spirale dell'ingranaggio 14,117 |

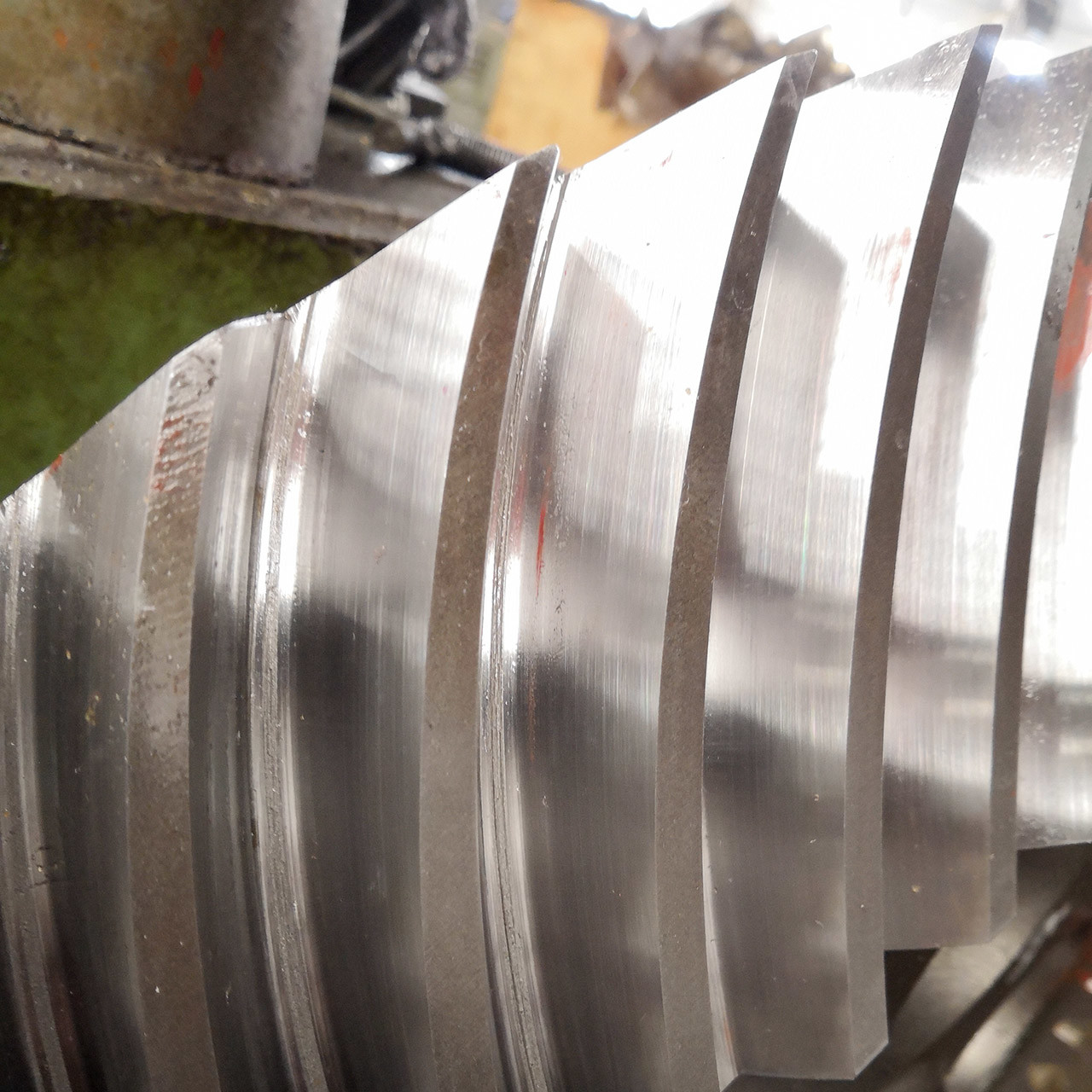

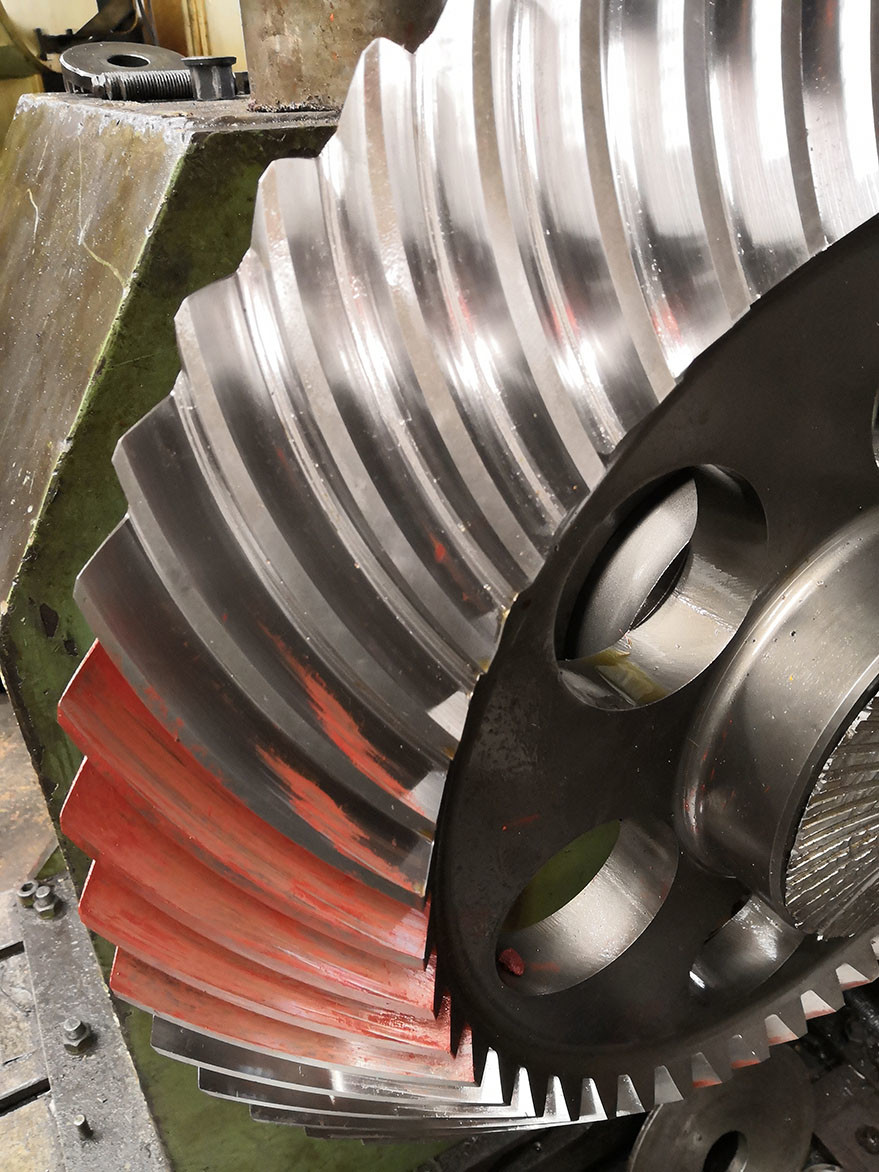

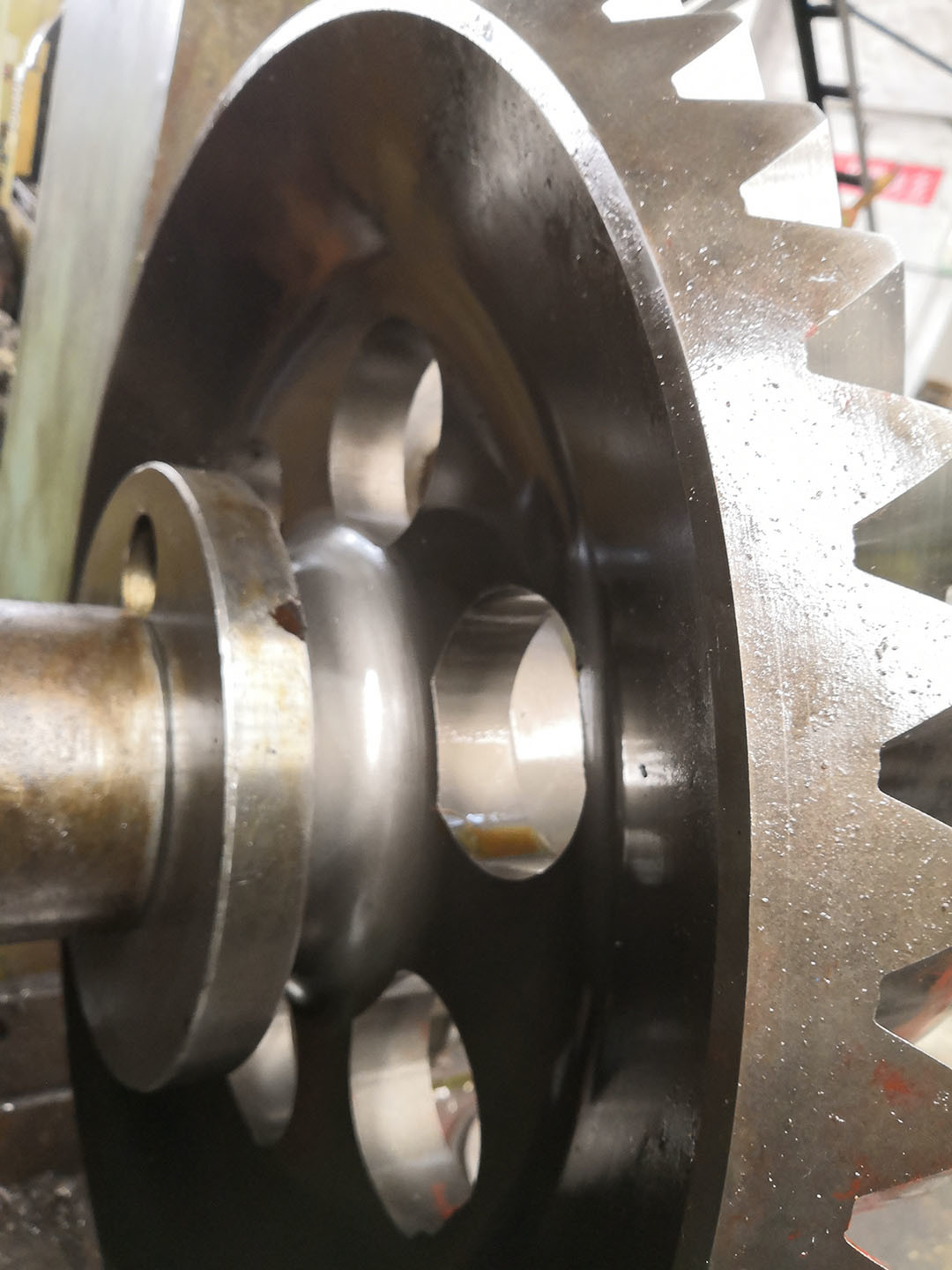

1) Descrizione degli ingranaggi a gomma a spirale
Gli ingranaggi a spirale sono ingranaggi conici con denti a elica.
L'applicazione più importante di questa trasmissioneè utilizzato in applicazioni simili al differenziale di un'auto,
dove l'angolo di azionamento è spostato di 90 gradi.
La spirale.la progettazione produce meno vibrazioni e rumore rispetto al modello regolare convenzionale o all'attrezzatura a taglio regolare con denti dritti.
2) Caratteristiche degli ingranaggi a gomma a spirale
Un ingranaggio a busta a spirale ha denti tagliati a forma elicoidale con la superficie di passo conica.
Ciò si traduce in una riduzione del rumore e delle vibrazioni grazie all'impegno graduale dei denti a spirale con il
il contatto inizia da un'estremità di un dente di ingranaggio e si diffonde progressivamente su tutto il fianco del dente.
Prodotti | Set di ingranaggi a gomma a spirale |
Prodotto su misura | √ |
Materiale | SAE 4320/ 20CrNi2MoA |
Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi e macinatura dei denti degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 14.117 |
Numero di denti (Z) | 37 |
Angolo di pressione (α) | 20° |
Angolo di piombo | 35° |
Grado di precisione | Grado ISO 6- 7 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
