Luogo di origine: | La Cina |
---|---|
Marca: | YIZGEAR |
Numero di modello: | GG22082307 |
Quantità di ordine minimo: | 1 pezzo |
Prezzo: | $1500/ Piece |
Imballaggi particolari: | Cassa di legno/Pallte |
Tempi di consegna: | 90 giorni |
Termini di pagamento: | L/C, D/P, T/T, Western Union |
Capacità di alimentazione: | 20 pezzi/mese |
Materiale: | ZG42CrMo | Modulo: | 25 |
---|---|---|---|
Larghezza: | 350 mm | Tempo di produzione: | 90 giorni |
Diametro di punta: | 4800mm | Grado di qualità: | Grado di iso 8 |
Evidenziare: | Il giro della trasmissione innesta l'iso 8,Ingranaggio del mulino a palle di 25 moduli,Ingranaggio del mulino a palle di iso 8 |

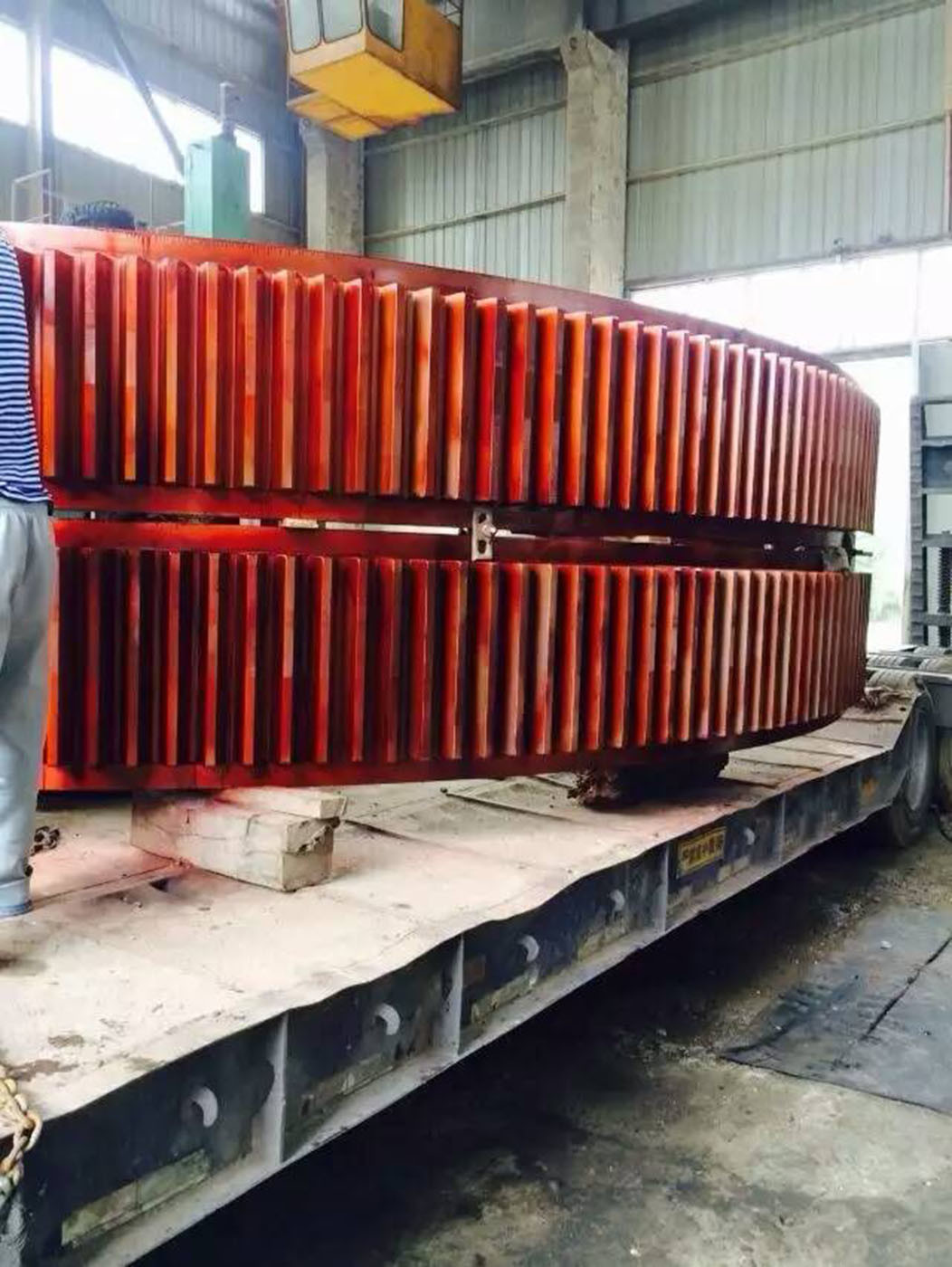

25 Modulo di fusione di acciaio ingranaggi di circonferenza su misura per il mulino a sfere di impianti di cemento
1) Descrizione dell'attrezzatura di circonférence
a) Gli ingranaggi di circonferenza sono fabbricati da fusioni in acciaio legato con una capacità massima di 150 tonnellate o Ø 12,5 m per ingranaggio.
b) Produciamo pignoni e componenti interni della scatola di cambio a partire da forge in acciaio legato, indurite o indurite
c) Le zone dei denti e delle radici degli ingranaggi sono sottoposte, se necessario, a macinazione, garantendo un elevato grado di precisione nella fabbricazione degli ingranaggi.
d) Una testa di prova a bordo consente la produzione di grafici di controllo della qualità degli ingranaggi per verificare il profilo dei denti, il piombo, l'altezza,
scaricare e coprire valori e deviazioni.
Prodotti | Ingranaggi di circonferenza |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
Produzione | Fresatura degli ingranaggi/Fresatura degli ingranaggi |
Grincare i denti | |
Modulo (M) | 25 |
Numero di denti (Z) | Costumi |
Angolo di pressione (α) | 20° |
Angolo di piombo | Costumi |
Grado di precisione dei denti | Grado ISO 8-9 |
Trattamento termico | Acciaio e temperatura |
Durezza superficiale | 230-260 HB |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
