| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | HB22082303 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | 300 |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 500 pezzi/mese |
| Brand: | OEM | HS Code: | 84834090 |
|---|---|---|---|
| Hardness: | 260-290 HB | Tip Diameter: | 970mm |
| Inner type: | Taper Hole | Material: | 42CrMo |
| Evidenziare: | Ingranaggio a freccia d'acciaio del pignone,Parti della trasmissione dell'ingranaggio a freccia,Ingranaggio a freccia d'acciaio del pignone di AISI 4140 |
||

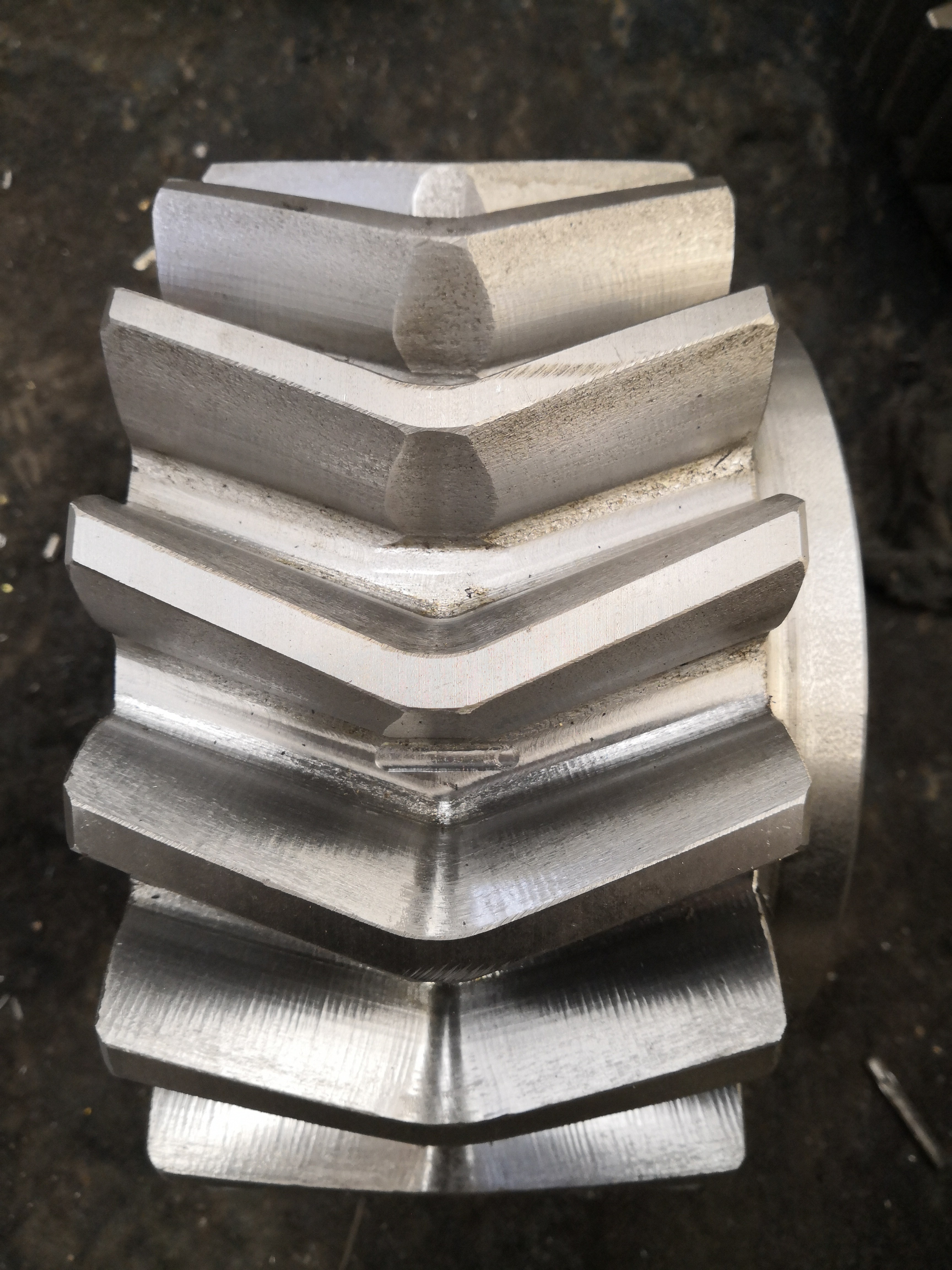

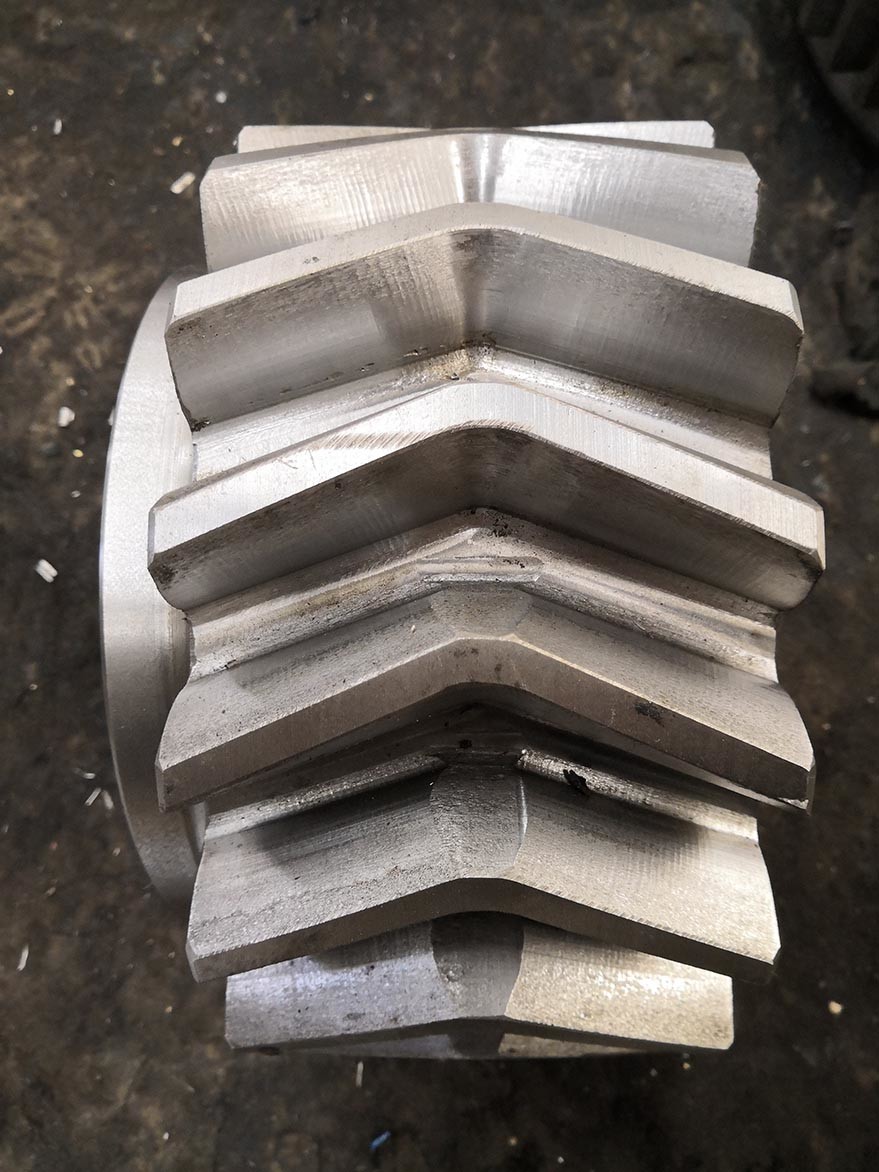

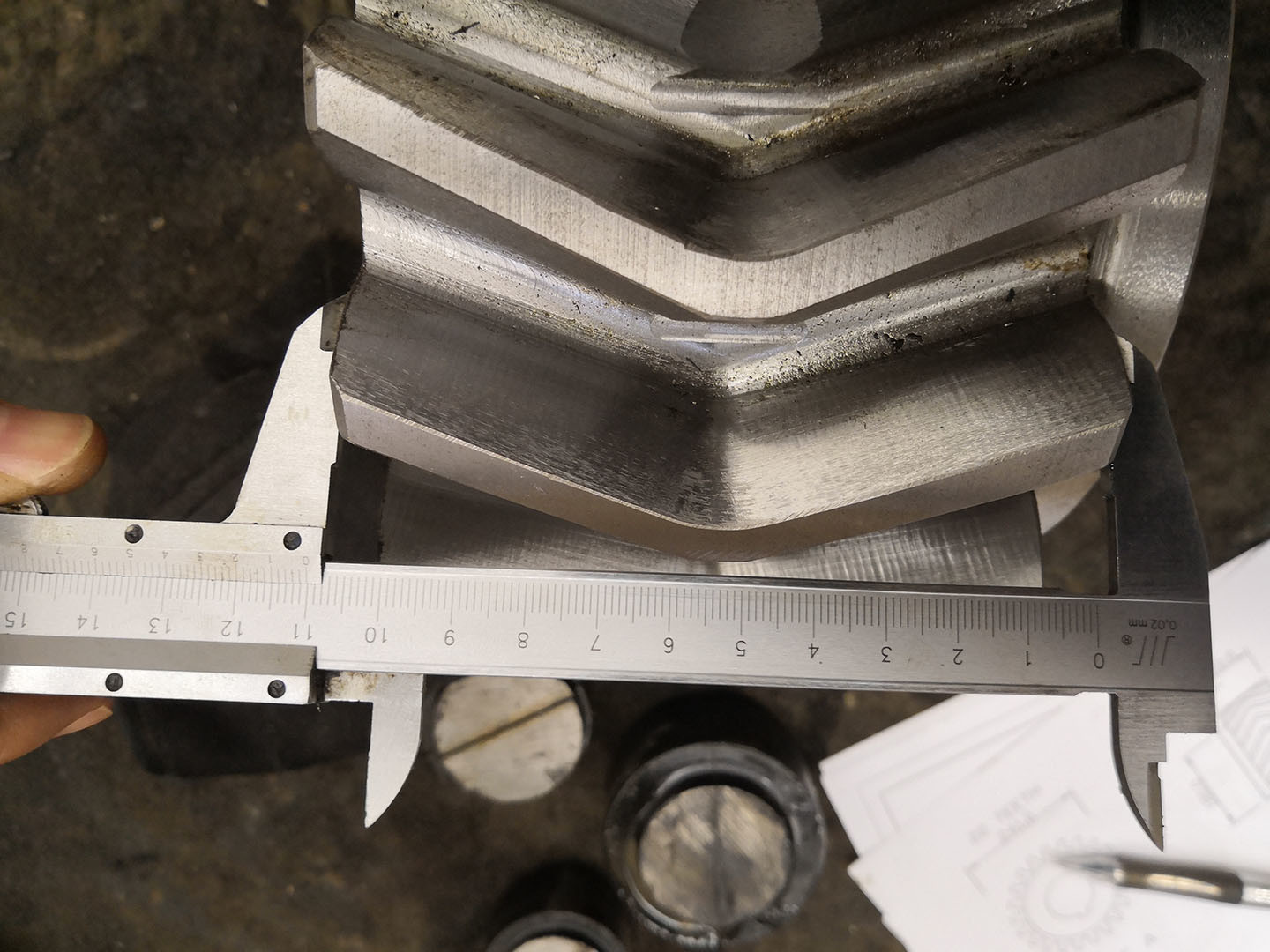

Parti di trasmissione a ingranaggi a spina di pesce in acciaio AISI 4140 su misura
1) Caratteristiche dell'ingranaggio a spina di pesce
a) Non c'è spazio tra le due metà nell'ingranaggio a spina di pesce.
I denti elicoidali sinistri toccano i denti elicoidali destri.
b) Ha una lunghezza assiale inferiore e può quindi essere utilizzato dove lo spazio è limitato.
2) Trattamento termico dell'ingranaggio a spina di pesce
Gli ingranaggi cilindrici sono generalmente trattati termicamente solo mediante tempra e rinvenimento.
3) Applicazione dell'ingranaggio a spina di pesce
Applicazioni per impieghi gravosi, in particolare nelle acciaierie e nelle fabbriche di cemento.
| Prodotti | Ingranaggio a spina di pesce |
| Fatto su misura | √ |
| Tipo di profilo | Spina di pesce |
| Produzione | Fresatura ingranaggi |
| Rettifica denti ingranaggi | Nulla |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | 14 |
| Angolo di pressione (α) | 20° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Tempra e rinvenimento |
| Durezza superficiale |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
