| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SB22082105 |
| Quantità di ordine minimo: | 2 insiemi |
| Prezzo: | $70/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 insiemi/mese |
| modulo: | 12 | Diametro medio: | Φ476 |
|---|---|---|---|
| Diametro esterno: | Φ503.22 | Larghezza del fronte: | 45 mm |
| Altezza totale: | 70 mm | materiale: | SAE 4320 |
| Evidenziare: | Ingranaggi conici del gleason di AGMA 10-11,Modulo degli ingranaggi conici del sistema di Gleason 12,Ingranaggi conici del gleason di 12 moduli |
||

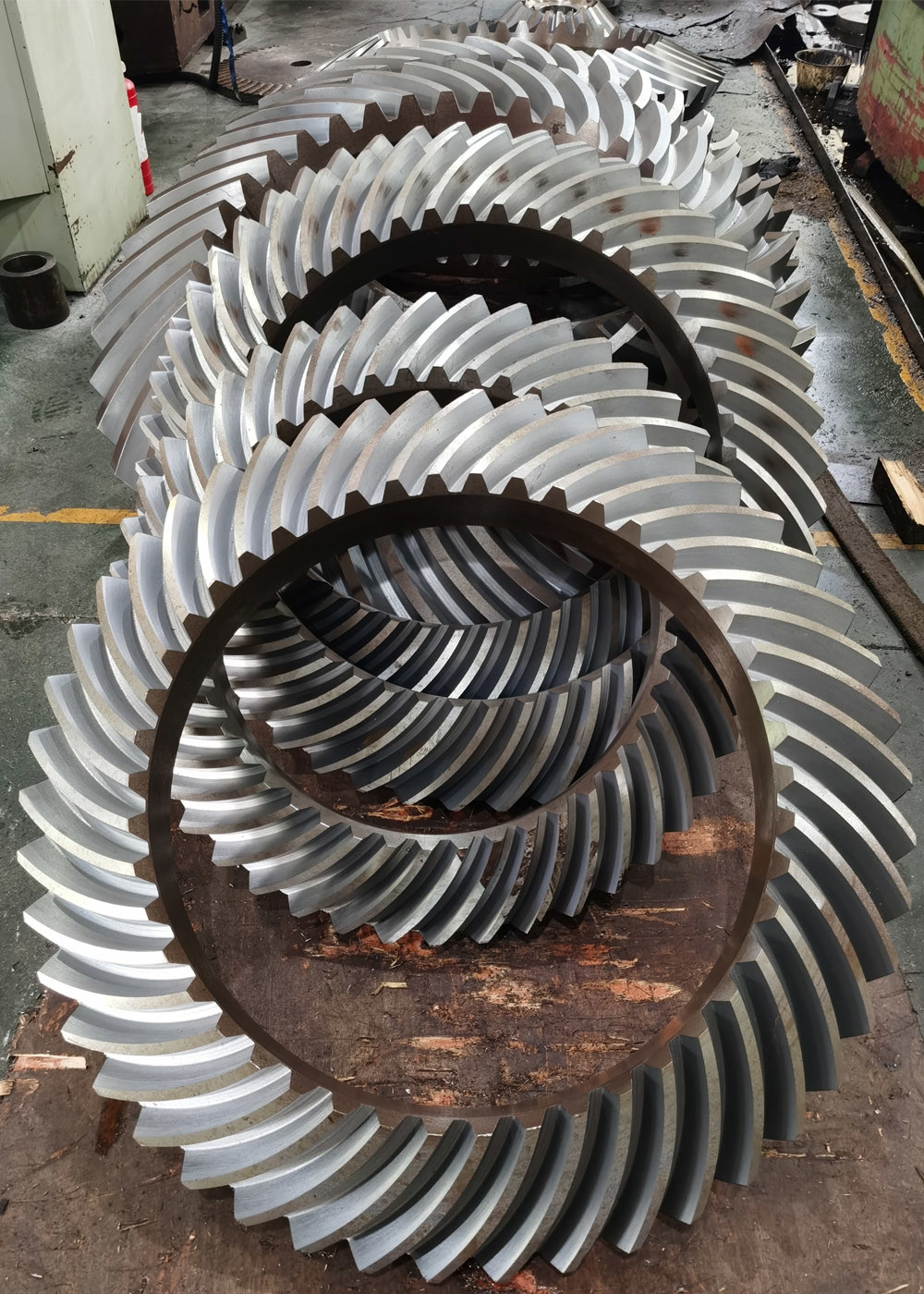

1) Caratteristiche dell'Ingranaggio Conico Spirale
Gli ingranaggi conici spirali sono progettati per applicazioni che richiedono alta velocità e coppia elevata.
Possono contribuire a ridurre i costi per i consumatori offrendo prestazioni di lunga durata con un minimo bisogno di riparazioni
o sostituzioni. Con gli ingranaggi conici spirali, non c'è bisogno di offset e un rischio significativamente ridotto di
surriscaldamento. Denti curvi e una trazione più profonda tra quei denti assicurano una maggiore disponibilità delle risorse per
migliorare le prestazioni flessibili e prolungare la durata dell'apparecchiatura.
| Prodotti | Set di Ingranaggi Conici Spirali |
| Fatto su Misura | √ |
| Materiale | SAE 4320/ 20CrNi2MoA |
| Fabbricazione Denti Ingranaggio | Fresatura/Rettifica Ingranaggi |
| Rettifica Denti Ingranaggio | |
| Modulo | 12 |
| Numero di Denti (Z) | Personalizzato |
| Angolo di Pressione (α) | 20° |
| Angolo Elica (β) | 35° |
| Grado di Precisione dei Denti | AGMA 10-11Grado |
| Trattamento Termico | Cementazione |
| Durezza Superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Attrezzatura di Produzione
Processo di Produzione
Forgiatura Lavorazione Taglio
Trattamento Termico Rettifica Ispezione
