| Altezza totale: | 14 | Diametro di punta: | Φ1882 |
|---|---|---|---|
| Angolo di elica: | 35° | Materiale: | 20CrNi2MoA |
| Larghezza del fronte: | 50 | Foro interno: | Φ1650 |
| Evidenziare: | grandi ingranaggi conici a spirale 62T,Ingranaggi conici a spirale di YIZGEAR,Gli ingranaggi conici a spirale hanno messo il modulo 30 |
||
1) Capacità di fabbricazione di ingranaggi a spirale
Modulo Gleason: 0,8 fino a 30
Tipo: tipo Gleason e Klingelnberg, preferisce il tipo Gleason
Diametro massimo degli ingranaggi: 2000 mm
Diametro massimo dell'asse del pignone: 200 mm
Sviluppo interno e calcolo dei riassunti secondo il metodo Gleason
Consegna solo per set
Sempre meglio fornire distanze di montaggio
Controllo delle distanze di contatto sulle macchine di prova Gleason
Smalzaggio dell'attrezzatura di finitura dopo trattamento termico

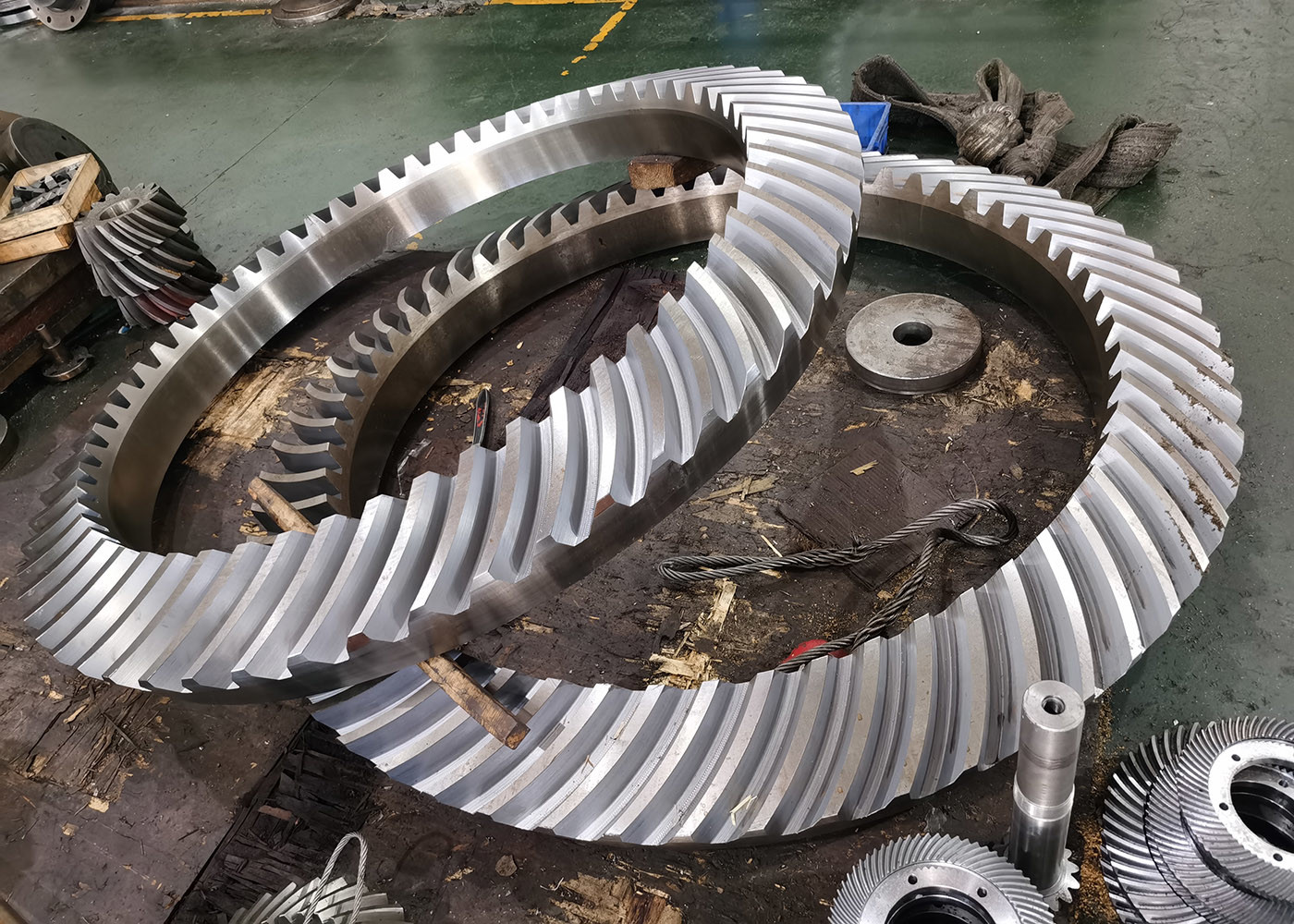

| Prodotti | Set di ingranaggi a gomma a spirale |
| Prodotto su misura | √ |
| Materiale | 20CrNi2MoA |
| Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi |
| Grillare i denti | √ |
| DP | |
| Numero di denti (Z) | 62T |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 35° |
| Grado di precisione dei denti | Grado ISO 7/Grado AGMA 11 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
