Altezza totale: | 14 | Diametro di punta: | Φ46.17 |
---|---|---|---|
Angolo di elica: | 35° | Materiale: | 20CrMo |
Larghezza del fronte: | 8 | Foro interno: | Φ32 |
Evidenziare: | Tipo ingranaggi conici di Gleason di spirale della trasmissione,30T e 21T si sviluppano a spirale ingranaggi conici,Tipo cambi di Gleason |

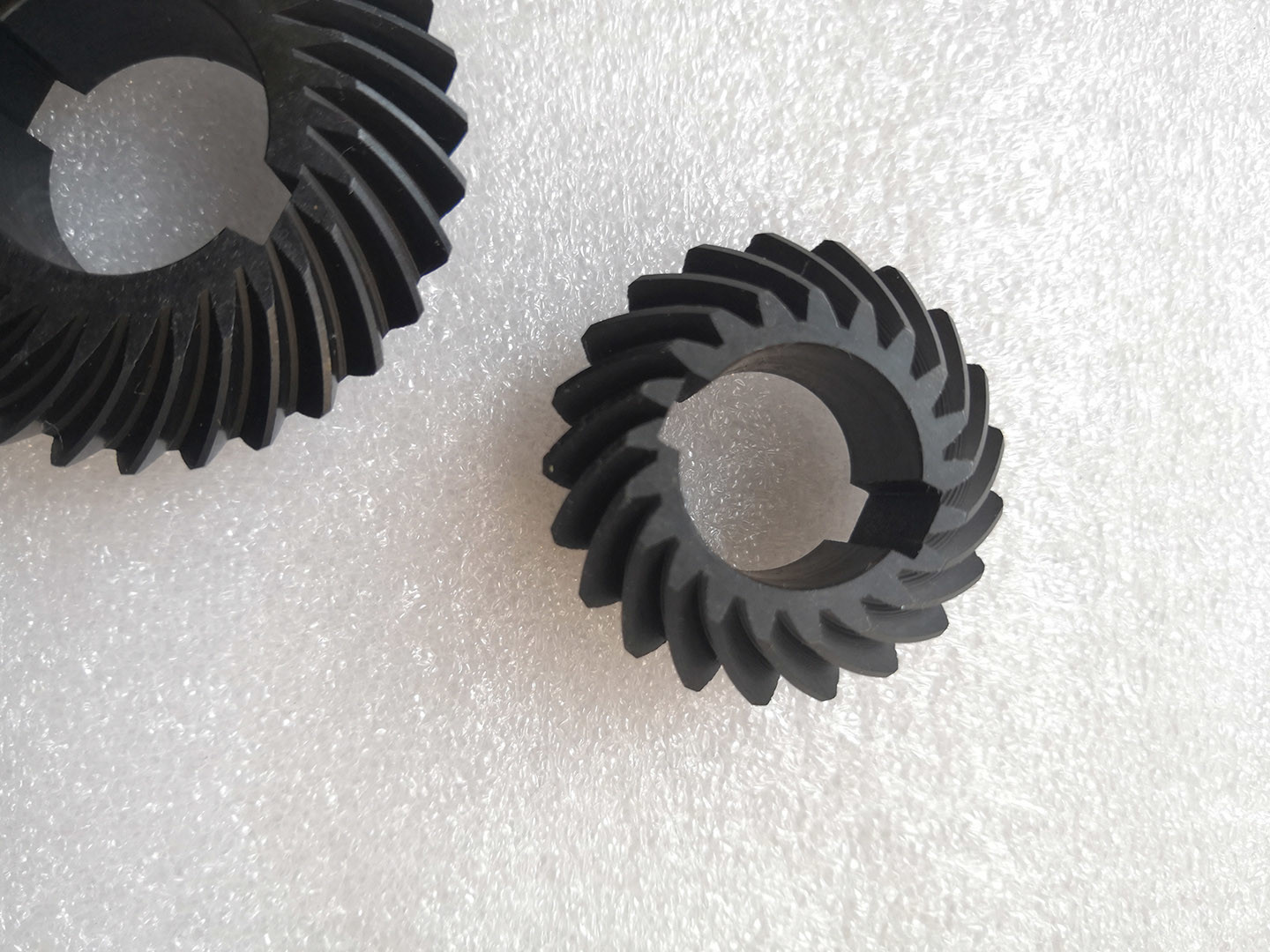

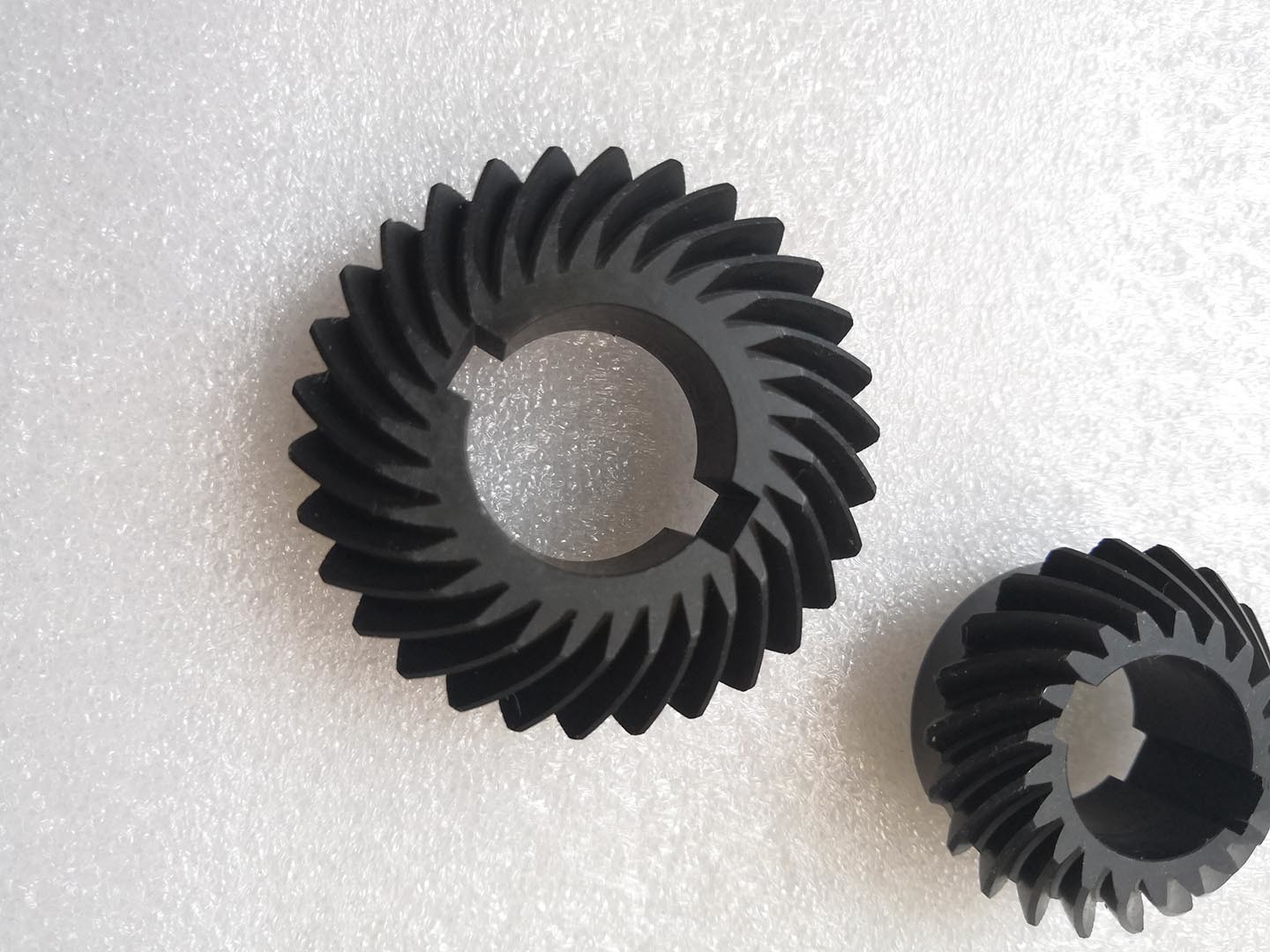

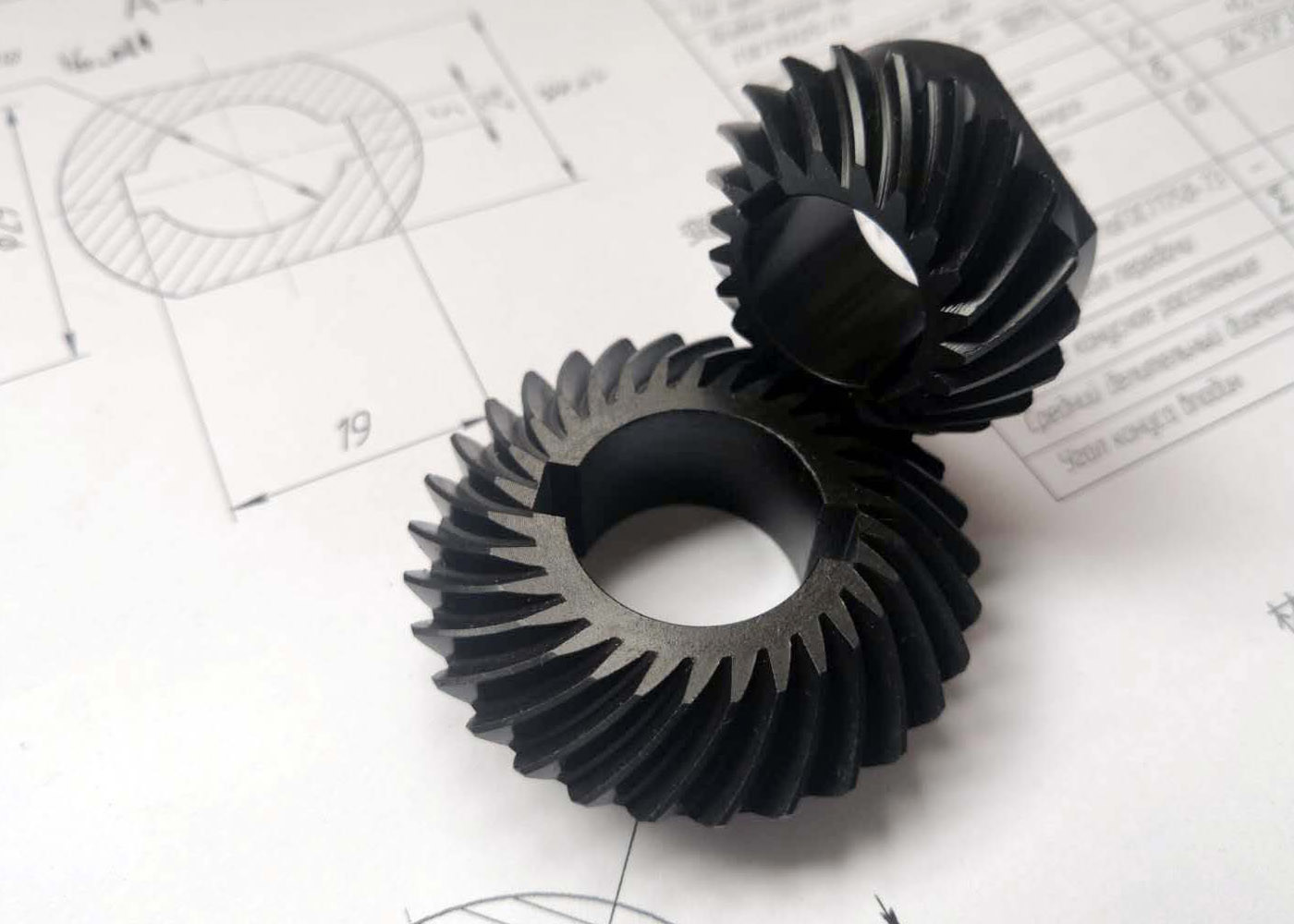

1) Descrizione del set di ingranaggi a gomma a spirale
Gli ingranaggi a bevola a spirale possono essere fabbricati come tipi Gleason (arco circolare con profondità dei denti non costante),
Tipologie Oerlikon e Curvex (arco circolare con profondità dei denti costante), Klingelnberg Cyclo-Palloid
(Epicicloide con profondità dei denti costante) o Klingelnberg Palloid.
Gli ingranaggi a spirale hanno vantaggi e svantaggi rispetto ai loro cugini a taglio rettilineo, così come gli ingranaggi a spirale hanno vantaggi e svantaggi rispetto agli ingranaggi a spirale.
Gli ingranaggi a guinzaglio rettilineo sono generalmente utilizzati solo a velocità inferiori a 5 m/s o, per gli ingranaggi di piccole dimensioni, a 1000 giri/m
Prodotti | Set di ingranaggi a gomma a spirale |
Prodotto su misura | √ |
Materiale | 20CrMo |
Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi |
Grillare i denti | 1.5 |
Modulo (M) | |
Numero di denti (Z) | 21/30 |
Angolo di pressione (α) | 20° |
Angolo di piombo | 35° |
Grado di precisione | Grado ISO 7/Grado AGMA 11 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
