| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SB22081503 |
| Quantità di ordine minimo: | 2 insiemi |
| Prezzo: | $70/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 insiemi/mese |
| lunghezza: | 503 mm | Angolo di asse: | 90° |
|---|---|---|---|
| DP: | 3.907 | Materiale: | 20CrMnTi |
| Beccheggio: | 16°13° | Angolo della radice: | 14°51' |
| Evidenziare: | Albero dell'ingranaggio a spirale Gleason da 6,5 moduli,ingranaggi e alberi di trasmissione |
||

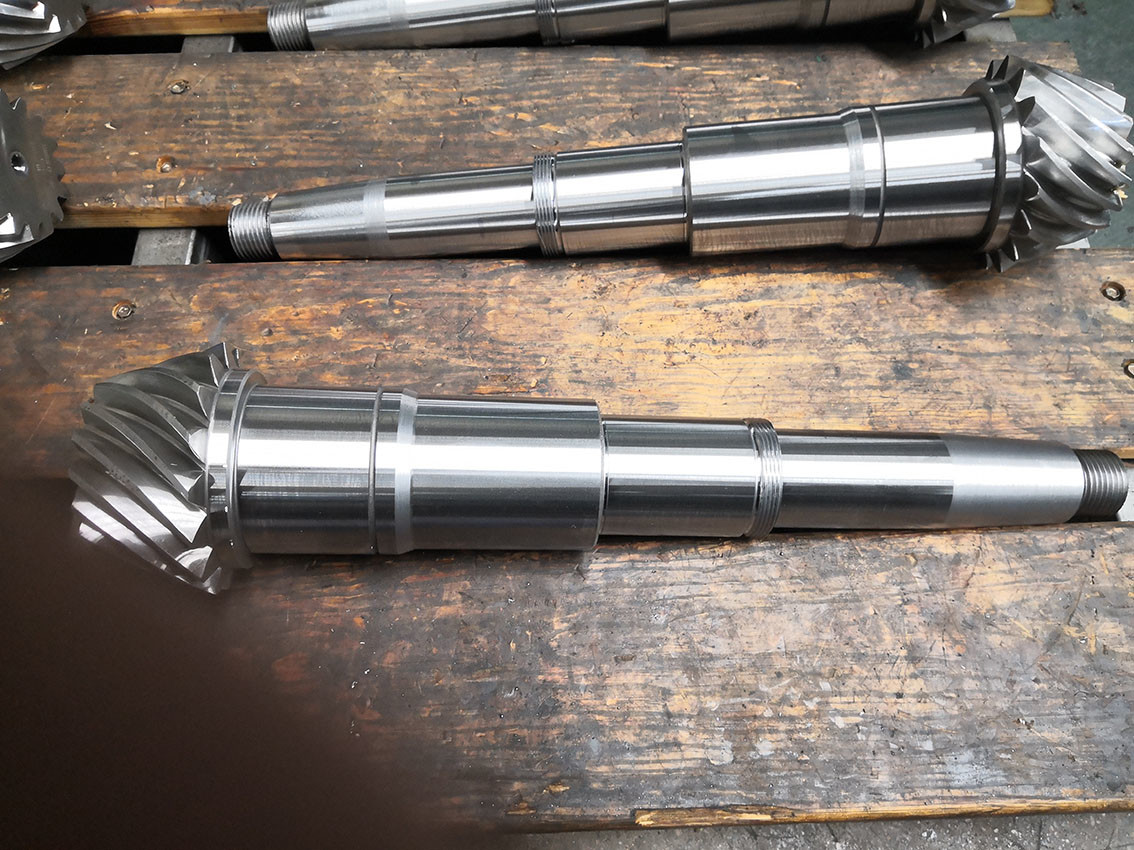

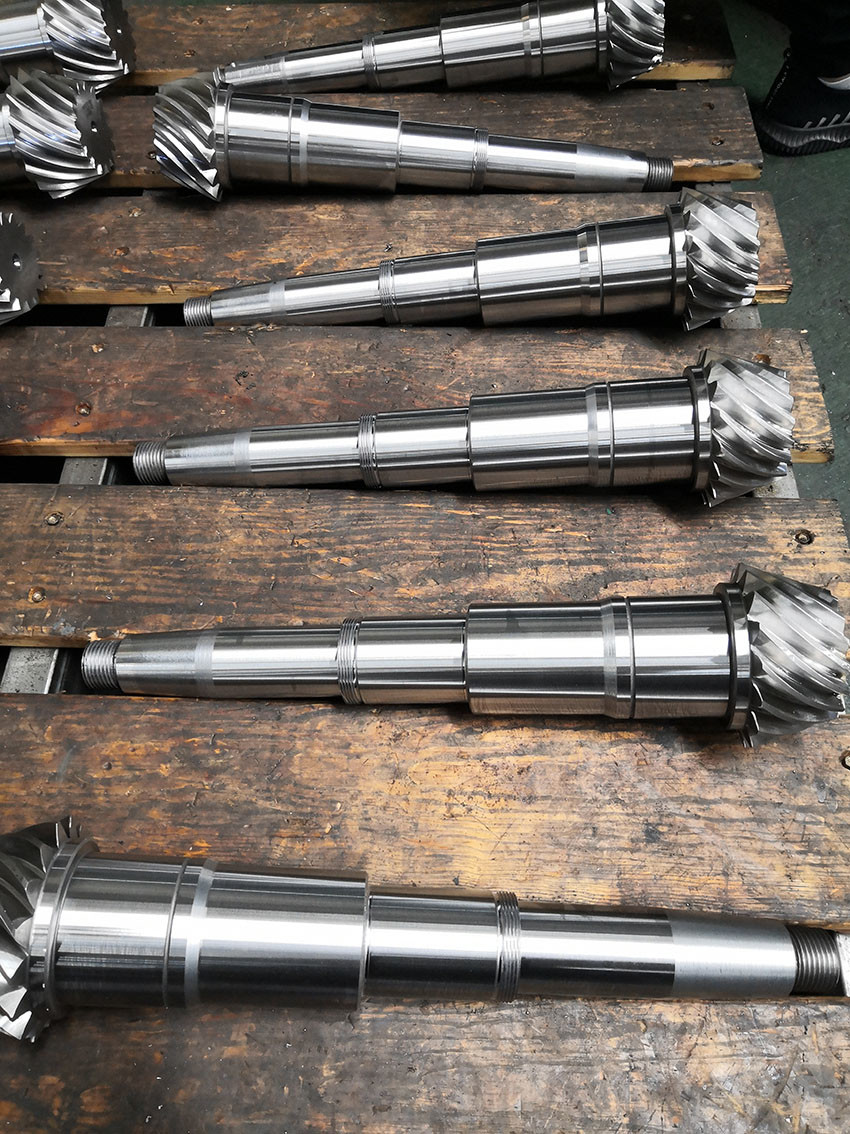

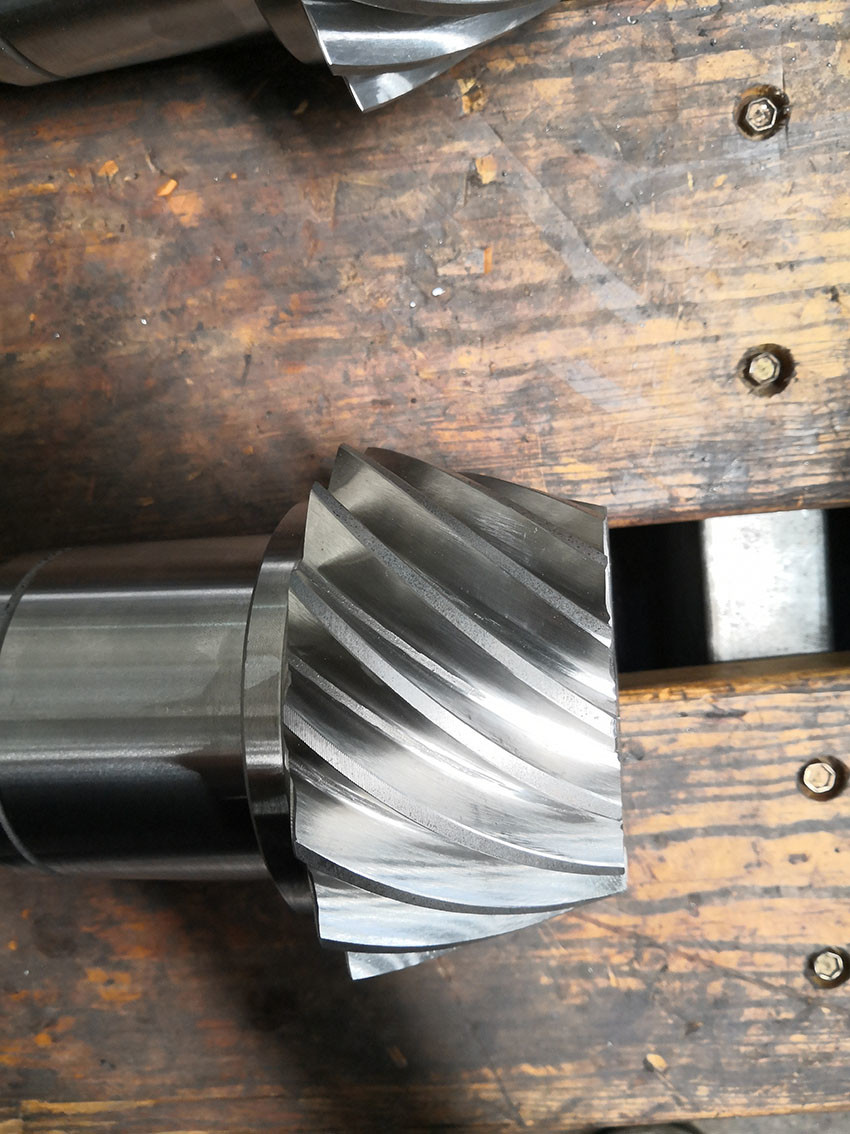

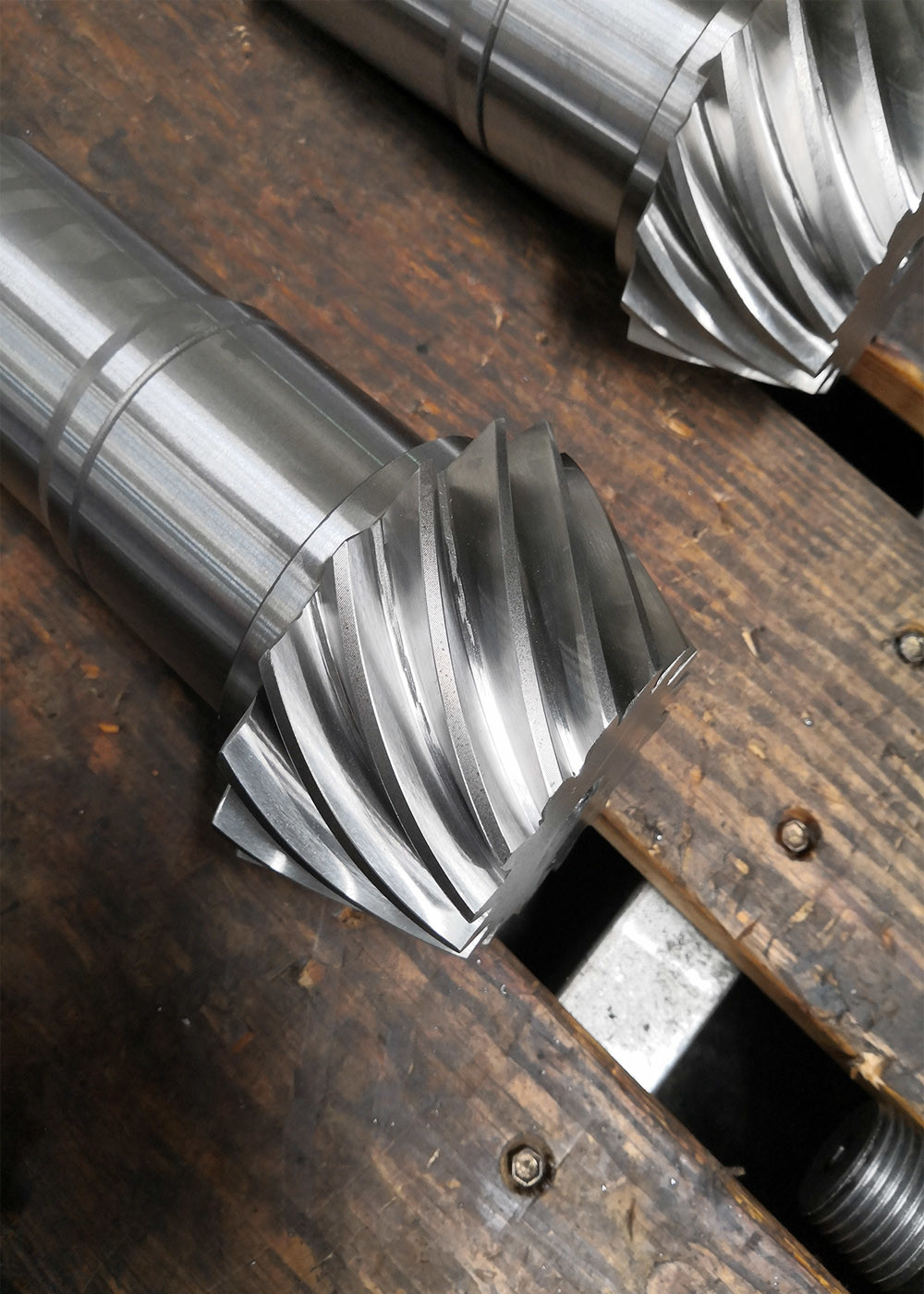

1) Descrizione dell'asse dell'ingranaggio conico a spirale
Questo ingranaggio conico a spirale ha una lunghezza complessiva di 503 mm
La rugosità dell'oggetto è zero.8
Il diametro esterno è Φ119.07
2) Fabbricazione di ingranaggi conici a spirale
Materie di cui al modello 260-280 HB
Trattamento termico di cementazione 58-62 HRC
Profondezza della capa resistente 1,4-1,8 mm
Durazione del nucleo 35-42 HRC
Fresato di ingranaggi e rettificato di ingranaggi
| Prodotti | Fabbricazione di macchine per la trasformazione delle macchine |
| Prodotto su misura | √ |
| Materiale | 20CrMnTi |
| Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi/Fresatura degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 6.5 |
| Numero di denti (Z) | 16 |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | 35° |
| Grado di precisione | Grado 6 ISO/ AGMA Grado 11 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Attrezzature di produzione
Processo di produzione
Fabbricazione di macchine per il taglio
Ispezione di macinazione per trattamento termico
