| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GG22081002 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $1500/ Piece |
| Imballaggi particolari: | Cassa di legno/Pallte |
| Tempi di consegna: | 90 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 20 pezzi/mese |
| Materiale: | acciaio fondente | Modulo: | 28 |
|---|---|---|---|
| Larghezza del fronte: | 200 mm | Tempo di produzione: | 90 giorni |
| Diametro esterno: | 4800mm | Pistola: | 87.964 mm |
| Evidenziare: | 28 ingranaggi industriali dell'acciaio di colata del modulo,Ingranaggio di giro del mulino del cemento dell'essiccatore rotatorio,Ingranaggi industriali dell'essiccatore rotatorio |
||

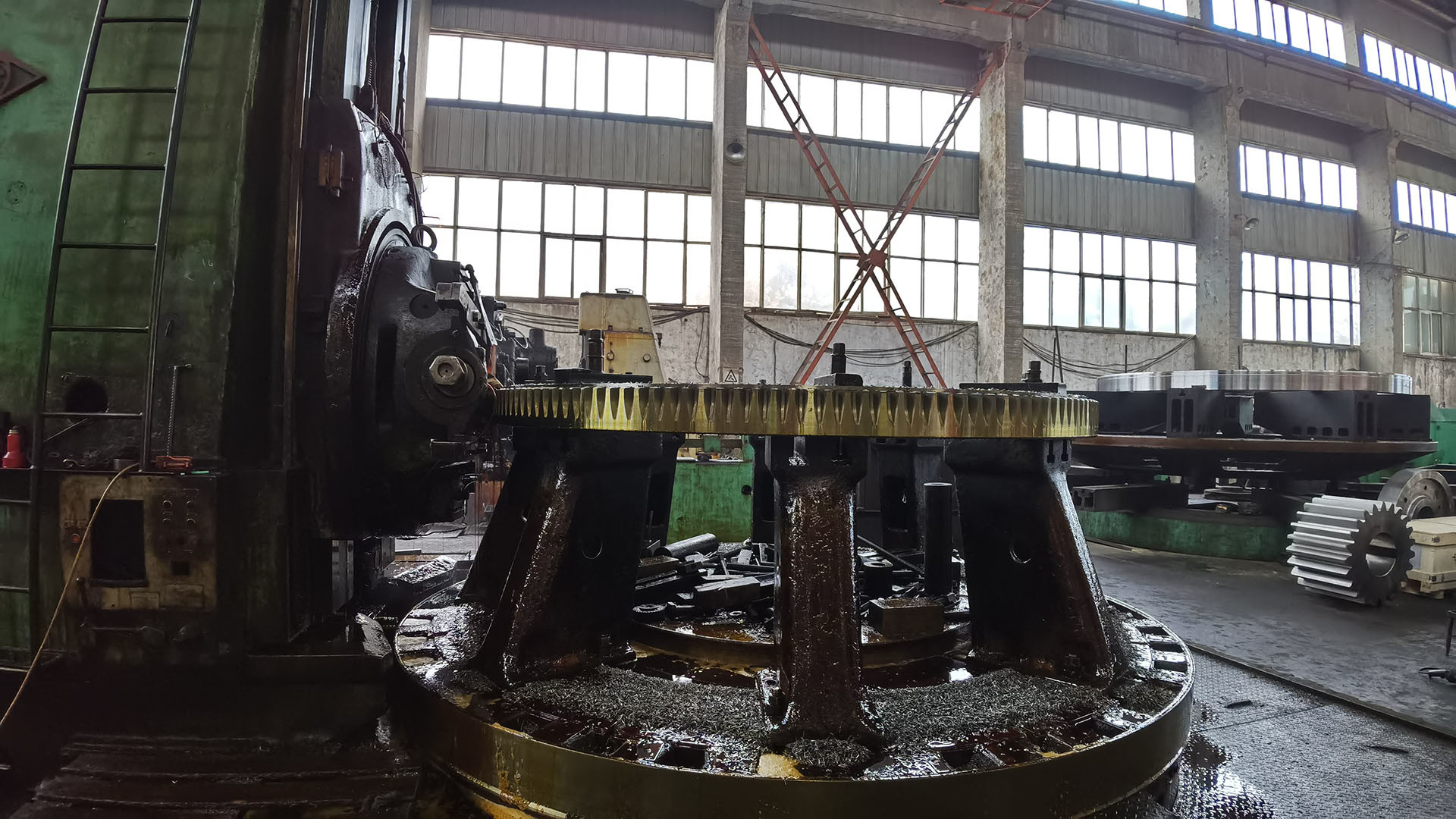

28 Ingranaggi di circonferenza in acciaio per fusione modulare per mulini orizzontali dell'industria cementistica
1) Descrizione dell'attrezzatura di circonférence
Gli ingranaggi di circonferenza tradizionali sono generalmente costituiti da due o quattro segmenti e vengono assemblati per la lavorazione.
Ciò richiede macchine estremamente grandi e costose per la produzione, la movimentazione e il trattamento termico.
Inoltre, la dimensione dei componenti crea svantaggi per quanto riguarda la qualità della fusione e il trattamento termico.
2) Dati tecnici degli ingranaggi di circonferenza
Diametro della trave di ingranaggio fino a 8 m (diametri più grandi sono disponibili dopo ulteriori discussioni)
Larghezza massima 450 mm
Velocità massima della linea di lancio 6 m/s
Modulo di ingranaggio di circonferenza 20, 25, 30
Calcolato secondo la norma ISO 6336 (AGMA su richiesta)
| Prodotti | Ingranaggi di circonferenza |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Produzione | Fresatura degli ingranaggi/Fresatura degli ingranaggi |
| Grincare i denti | √ |
| Modulo (M) | 22 |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | Costumi |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Acciaio e temperatura |
| Durezza superficiale | 230-260 HB |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
