| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | DB220804005 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $700/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 75 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 100 pezzi/mese |
| Tipo di profilo: | Doppio ingranaggio elicoidale | Larghezza: | 80 mm |
|---|---|---|---|
| Processo di produzione: | Fresare dell'ingranaggio | Numero del dente: | 35T |
| Qualità: | Iso 8-9 | Capo della chiave: | 120 mm |
| Evidenziare: | Ingranaggi elicoidali del doppio di ZG 42CrMo,Doppia ruota di ingranaggio elicoidale 35T,ingranaggio 35T che fresa i doppi ingranaggi elicoidali |
||

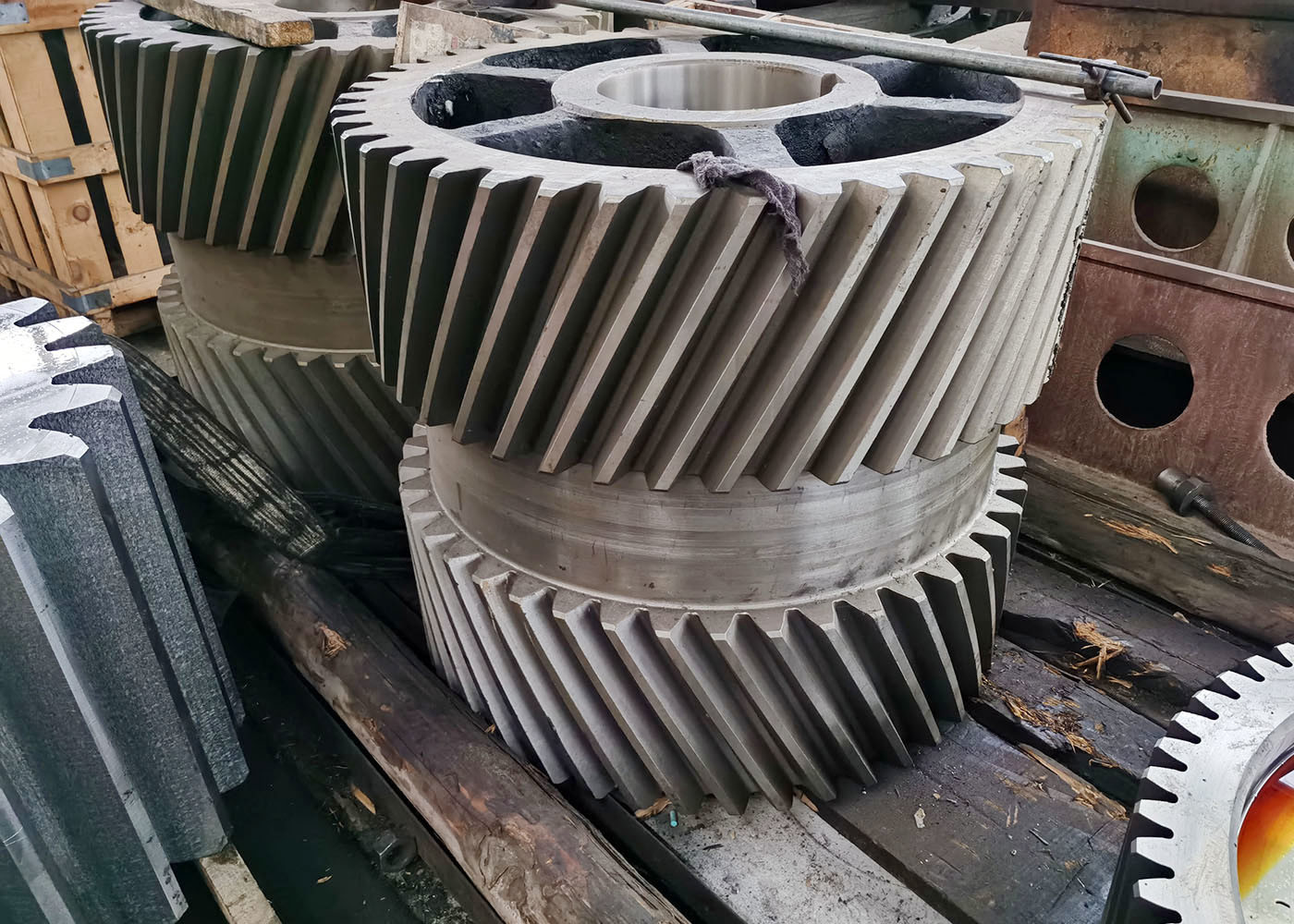

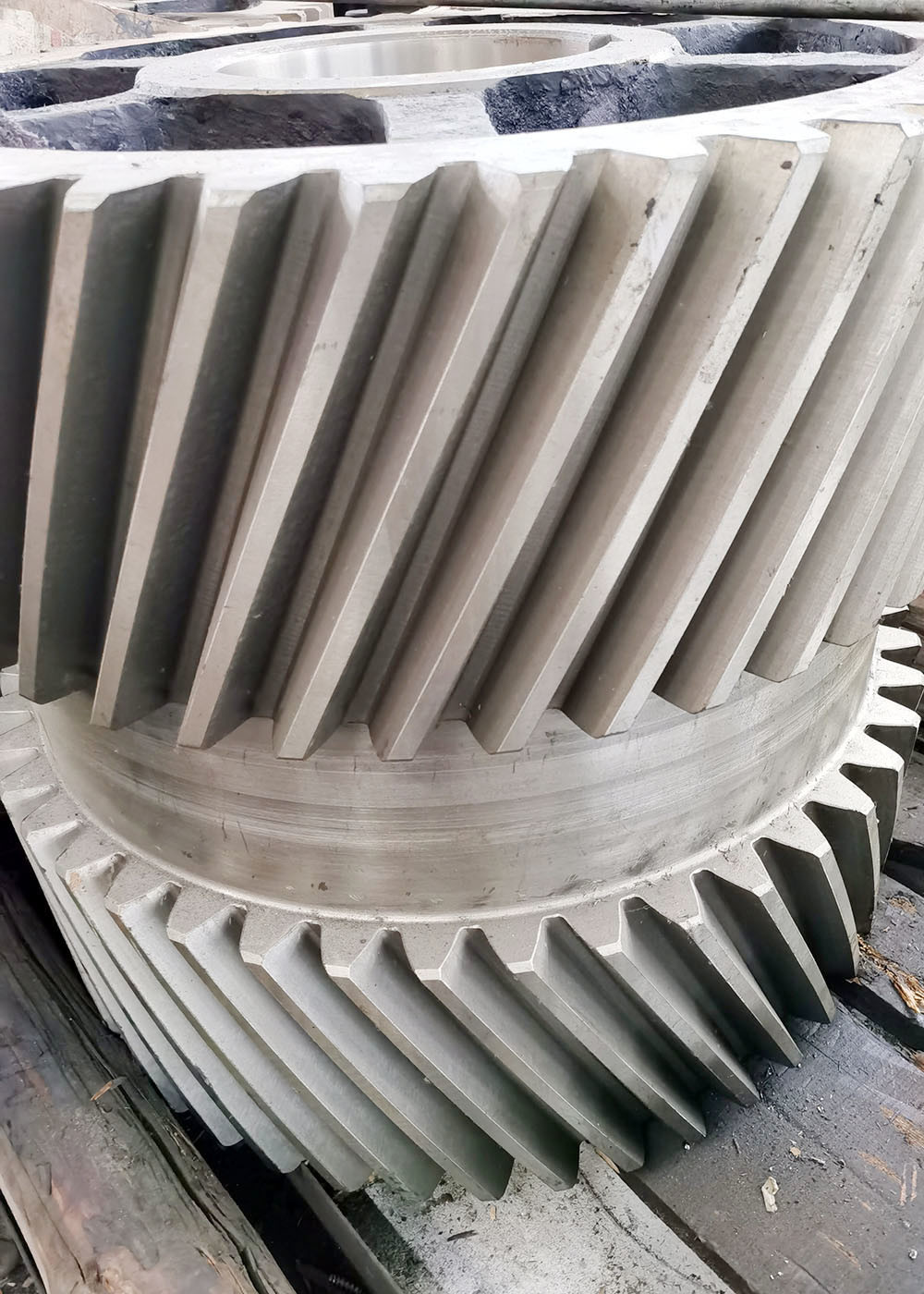

Fusione di acciaio ZG 42CrMo Ingranaggi elicoidali doppi - Ruota dentata
1) Descrizione dell'ingranaggio elicoidale doppio
L'ingranaggio elicoidale doppio è costituito da due ingranaggi identici uniti sullo stesso asse e con denti in direzioni opposte
(uno ha un'elica sinistra e l'altro un'elica destra).
2) Caratteristiche dell'ingranaggio elicoidale doppio
a) La forza di spinta risultante sviluppata nell'ingranaggio elicoidale doppio è zero.
b) L'ingranaggio elicoidale doppio può trasmettere una potenza maggiore.
c) Un angolo di elica elevato può essere vantaggiosamente utilizzato nell'ingranaggio elicoidale doppio
d) L'ingranaggio elicoidale doppio può fornire una maggiore efficienza.
| Prodotti | Ingranaggio elicoidale doppio |
| Fatto su misura | √ |
| Tipo di profilo del dente | Ingranaggio cilindrico |
| Produzione | Hobbing degli ingranaggi |
| Rettifica dei denti | √ |
| Modulo (M) | Fatto su misura |
| Numero di denti (Z) | 35 |
| Angolo di pressione (α) | 20° |
| Angolo di attacco | 22° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Tempra e rinvenimento |
| Durezza superficiale | 260-300HB |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Taglio Fresatura
Trattamento termico Rettifica Ispezione
