| Luogo di origine: | La Cina |
|---|---|
| Marca: | YZGEAR |
| Numero di modello: | BG2207001 |
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | $300.0/Set |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 200 insiemi/mese |
| Marchio: | Produttori OEM | Trattamento termico: | Induzione di indurimento |
|---|---|---|---|
| Modulo: | 14 | Peso: | 120 kg |
| Conosco di passo: | abitudine | Diametro di punta: | 550 mm |
| Evidenziare: | Ingranaggio diritto del mitra del modulo dell'OEM 14,Ingranaggio diritto del mitra dell'attrezzatura del frantoio,14 ingranaggi conici diritti del modulo |
||
Modulo 14 Ingranaggi a gomma dritta-ingranaggi conciali per apparecchiature per la frantumazione
1) Descrizione dell'attrezzatura a gomma retta
Gli ingranaggi a gomma sono ingranaggi in cui gli assi dei due alberi si intersecano e le facce dentate degli ingranaggi stessi hanno forma conica.
Gli ingranaggi a busta trasferiscono l'energia dalla potenza lineare a quella verticale, rendendola molto utile nelle macchine ampiamente utilizzate in impostazioni meccaniche.
2) Applicazioni degli ingranaggi a busta dritta
Gli ingranaggi a busta sono più spesso montati su alberi a 90 gradi di distanza, ma possono essere progettati per funzionare anche ad altri angoli.
| Prodotti | Ingranaggi a gomma dritto |
| Prodotto su misura | √ |
| Angolo dell'albero | 90° |

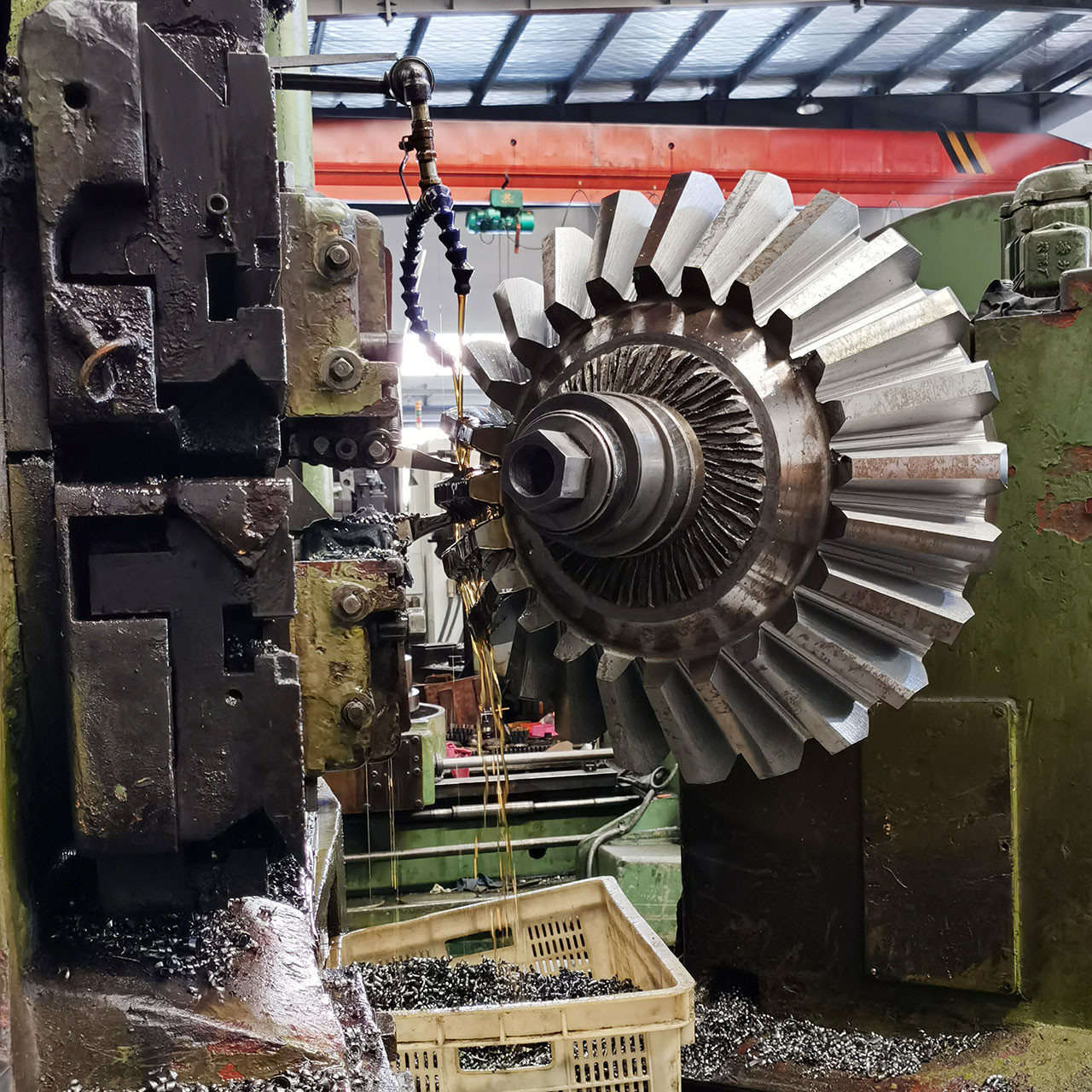

| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | |
| Modulo (M) | 14 |
| Numero di denti (Z) | 55 |
| Angolo di pressione (α) | 20° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Carburizzazione/ indurimento per induzione |
| Durezza superficiale | Pinion 58-62 HRC/Gang 50-55 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
