Distanze: | 503 mm | Angolo di asse: | 90° |
---|---|---|---|
Modulo: | 6,5 | Diametro esterno: | 119.07 |
Direzione: | Mano destra | Durezza: | 58-62 HRC |
Evidenziare: | Asse a spirale destra degli ingranaggi conici,modulo a spirale dell'asse di ingranaggio 6,5 |
1) Descrizione dell'ingranaggio a spirale

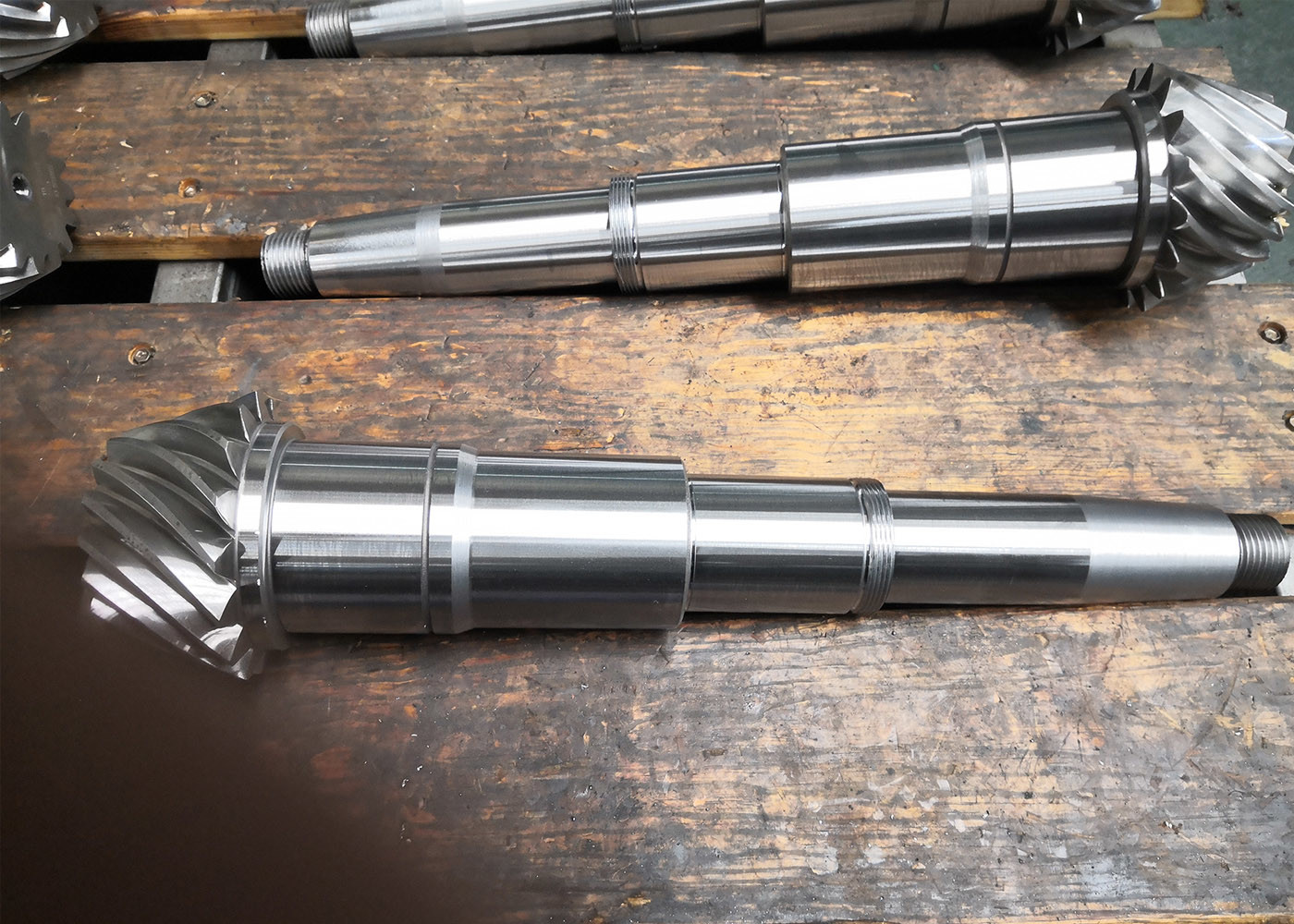

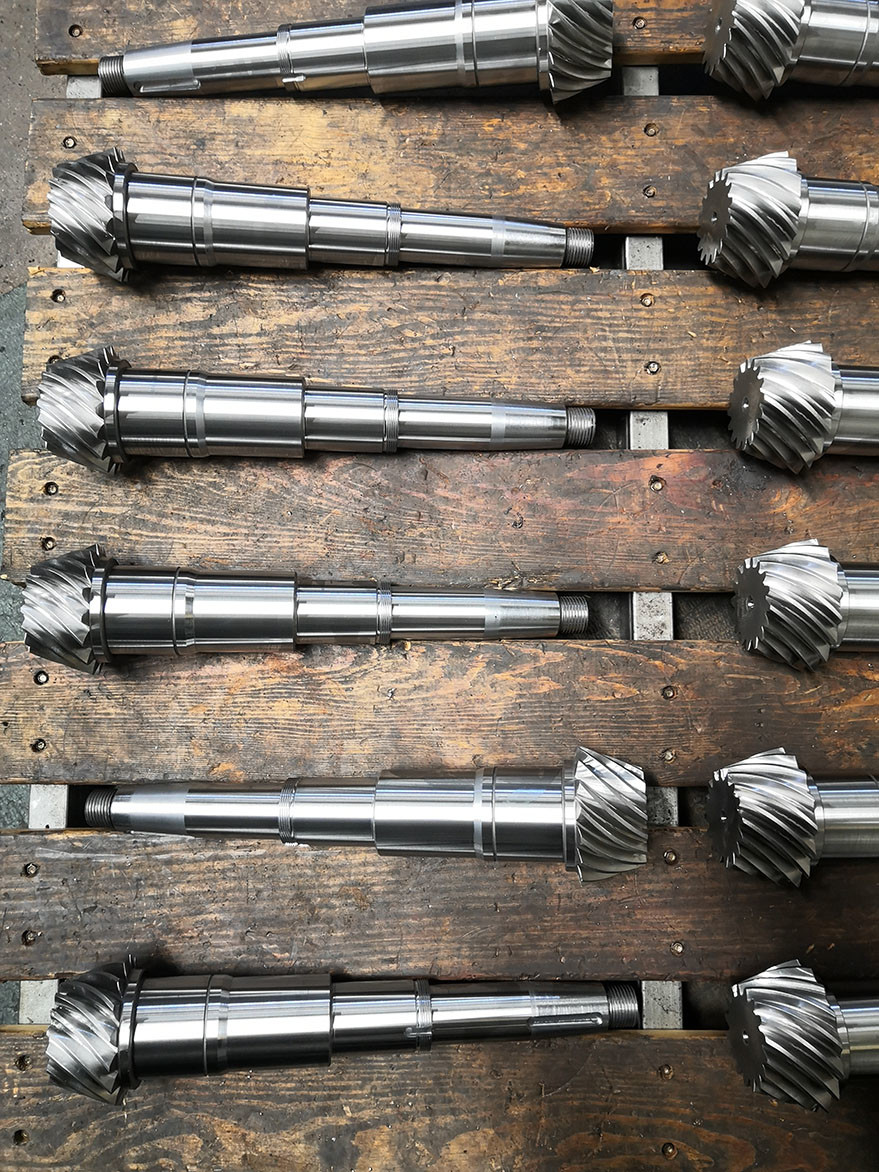

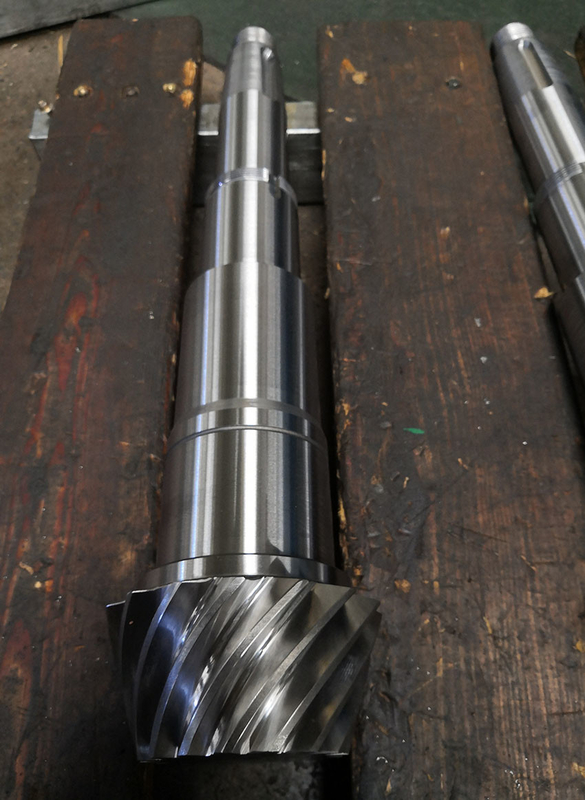

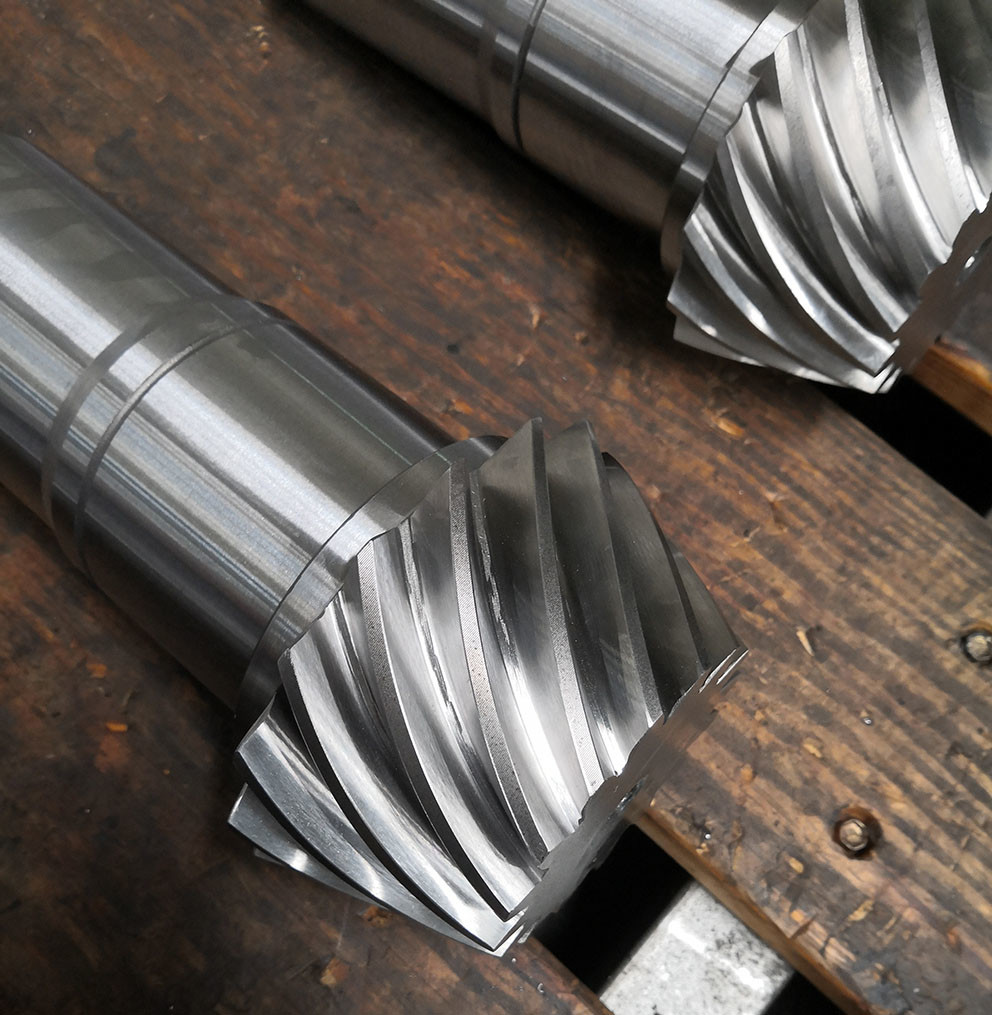

Questo ingranaggio a spirale concave è 6.5M 16T con una lunghezza totale di 503mm
La rugosità dell'albero è Ra 0.8
Il diametro della punta èΦ119.07
2) Fabbricazione di ingranaggi a bevole a spirale
Materiale è Qenching e temperatura 260-280 HB
Trattamento termico da carburante 58-62 HRC
profondità dello strato indurito 1,4-1,8 mm
Durezza del nucleo 35-42 HRC

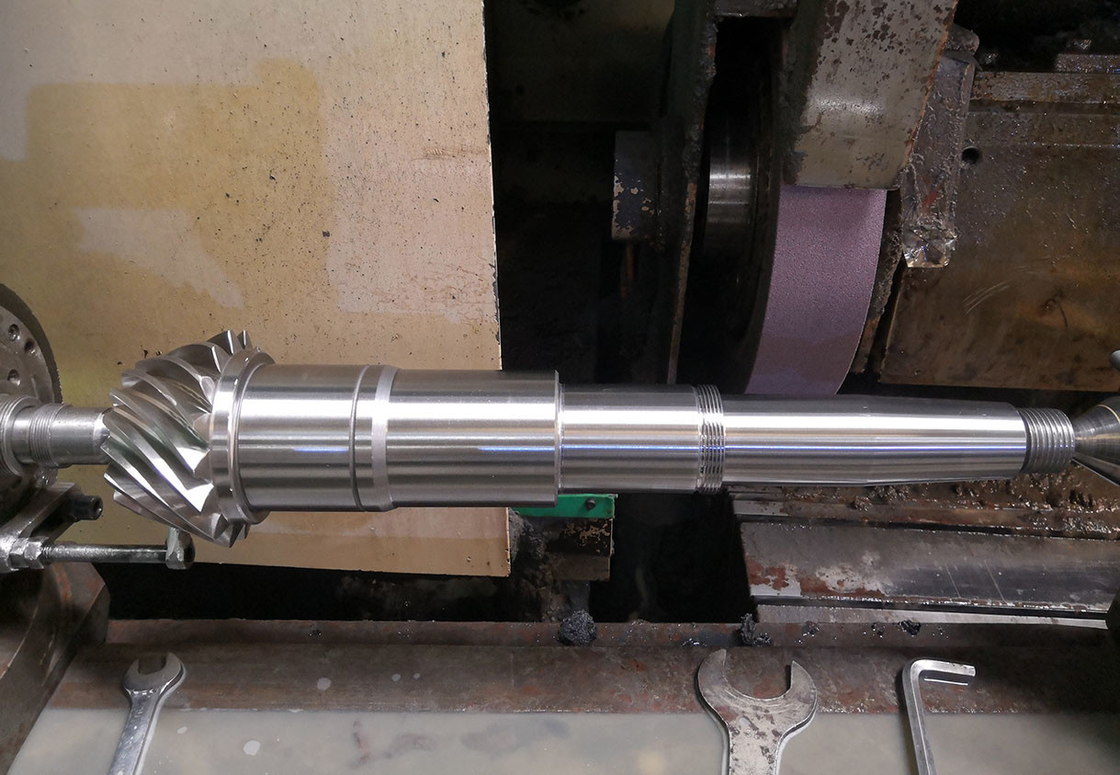

Fresatura e rettifica degli ingranaggi
Prodotti | Fabbricazione di macchine per la trasformazione delle macchine |
Prodotto su misura | √ |
Materiale | 20CrMnTi |
Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi/Fresatura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 6.5 |
Numero di denti (Z) | 16 |
Angolo di pressione (α) | 20° |
Angolo di piombo | 35° |
Grado di precisione | Grado 6 ISO/ AGMA Grado 11 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
