Ad ingranaggi: | Klingelnberg | Angolo a spirale: | 35° |
---|---|---|---|
Trattamento termico: | cemento | Direzione: | Mancino sinistro |
Diametro interno: | 280 mm | Larghezza: | 65 mm |
Evidenziare: | Ingranaggio su ordinazione del klingelnberg,Ingranaggio di Klingelnberg Equidep,Insieme a spirale degli ingranaggi conici di Klingelnberg |

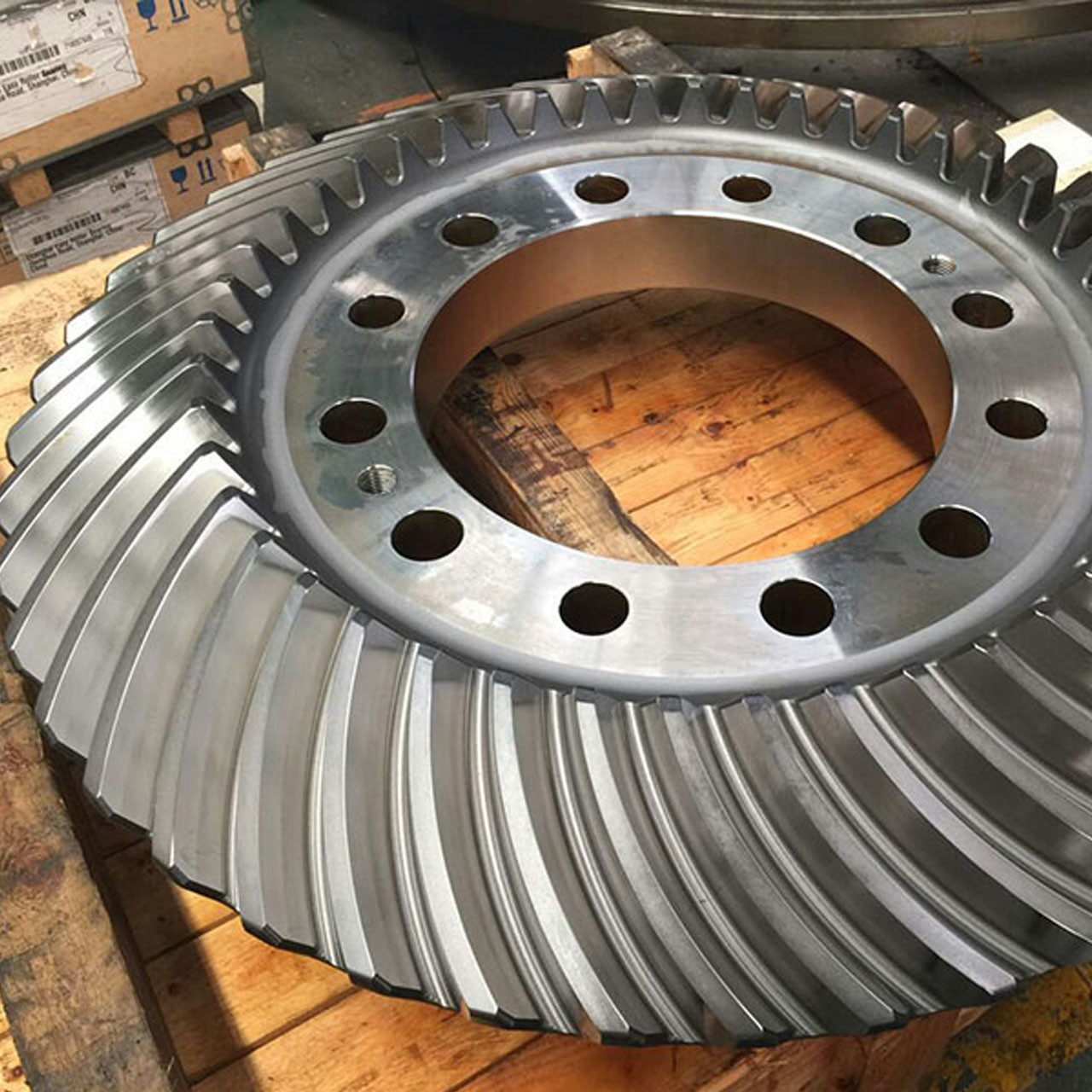

1)Descrizione dell'attrezzatura a gomma di tipo Klingelnberg
A differenza dell'ingranaggio a scanalatura di tipo Gleason, l'ingranaggio di tipo Klingelnberg con denti a profondità costante.
2) Applicazionidi tipo Klingelnberg
Adatto per movimenti pesanti, come navi o camion.
3) Caratteristiche degli ingranaggi a gomma di tipo Klingelnberg
Ha una migliore efficienza di trasmissione con rumore ridotto.
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Gleason |
Produzione | Fresatura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 8 |
Numero di denti degli ingranaggi (Z) | 35 |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 35° |
Angolo di lavoro/angolo dell'albero | 90° |
Materiale | 20CrNi2MoA |
Trattamento termico | Carburante/estinguimento del cemento |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
