| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | DB22072202 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $1000/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 75 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 100 pezzi/mese |
| Materiale: | 20CrNiMo | Tipo di profilo dell'ingranaggio: | Doppio ingranaggio elicoidale |
|---|---|---|---|
| Trattamento termico: | Estinzione & temperare | Durezza: | 260-300 HB |
| Processo di produzione: | Fresatura dell'ingranaggio | Qualità: | Iso 8-9 |
| Evidenziare: | asse di ingranaggio elicoidale della spina di pesce 25T,Doppia asse di ingranaggio elicoidale di DP 1,5 |
||

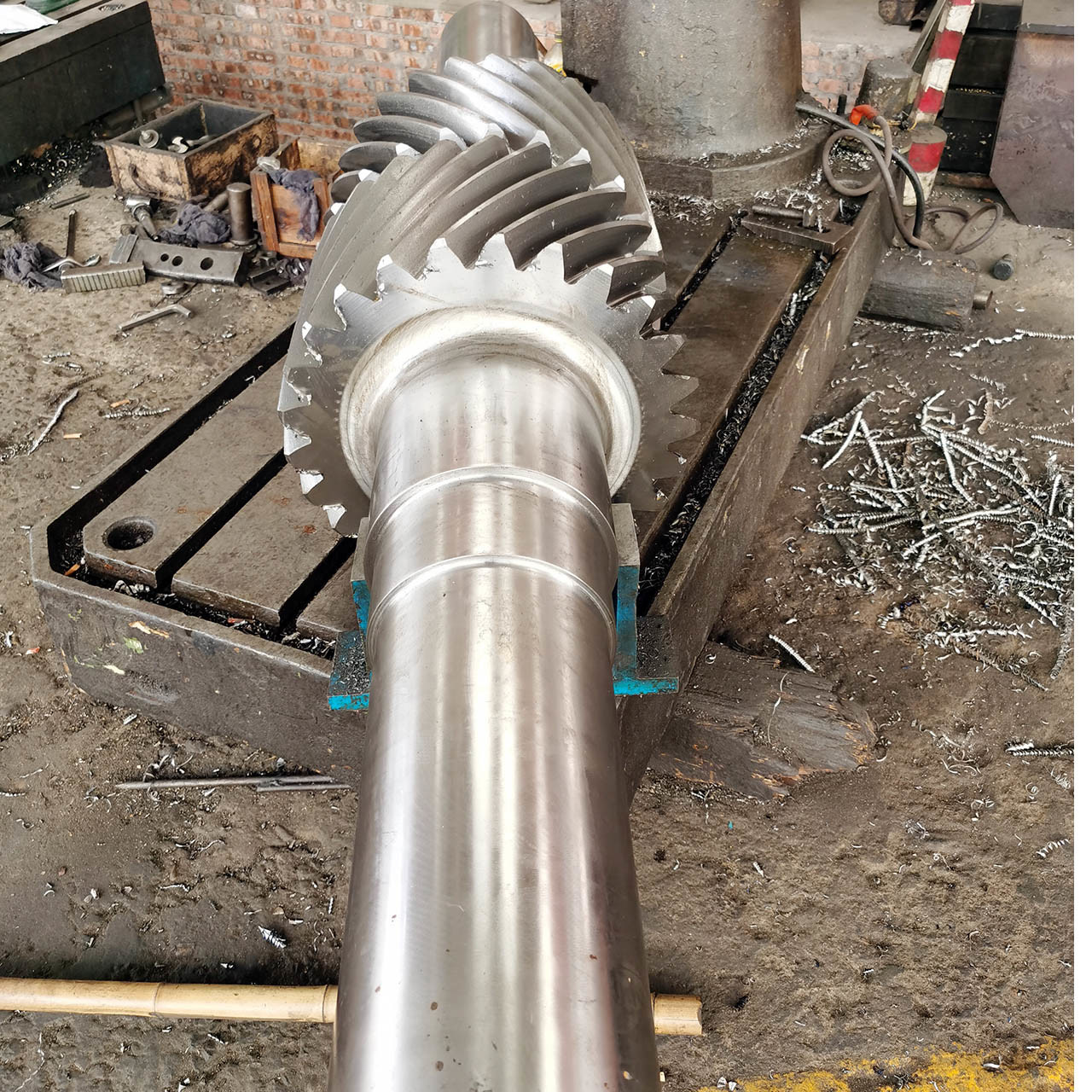

DP 1.5 25T Albero con ingranaggi elicoidali doppi per attrezzature minerarie
1) Materiale dell'ingranaggio elicoidale doppio
Acciaio 42CrMo o 40CrNiMoA sono ampiamente utilizzati per l'ingranaggio elicoidale doppio e l'albero dell'ingranaggio.
2) Trattamento termico dell'ingranaggio elicoidale doppio
L'ingranaggio elicoidale doppio di solito solo con trattamento termico di tempra e rinvenimento
3) Caratteristiche dell'ingranaggio elicoidale doppio
Ingranaggio elicoidale doppio con denti elicoidali sia sinistri che destri.
| Prodotti | Ingranaggio elicoidale doppio |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggio cilindrico |
| Produzione | Fresatura ingranaggi |
| Rettifica denti | √ |
| Modulo (M) | 12.117 |
| Numero di denti (Z) | 25 |
| Angolo di pressione (α) | 20° |
| Angolo di elica | 15° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Tempra e Rinvenimento |
| Durezza superficiale | 260-300HB |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Taglio Fresatura
Trattamento termico Rettifica Ispezione
