| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SB22072701 |
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | $300/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 SET/month |
| DP: | 3.09 | modulo: | 8.22 |
|---|---|---|---|
| Numero delle dentature: | 12 e 33 | Materiale: | AISI 4320 |
| Trattamento termico: | Carburazione | Fabbricazione Trasformazione: | Macinazione dell'ingranaggio |
| Evidenziare: | Insieme d'acciaio degli ingranaggi conici di AISI 4320,Ingranaggi conici DP3.09 dell'elica,insieme d'acciaio degli ingranaggi conici di 12T 33T |
||

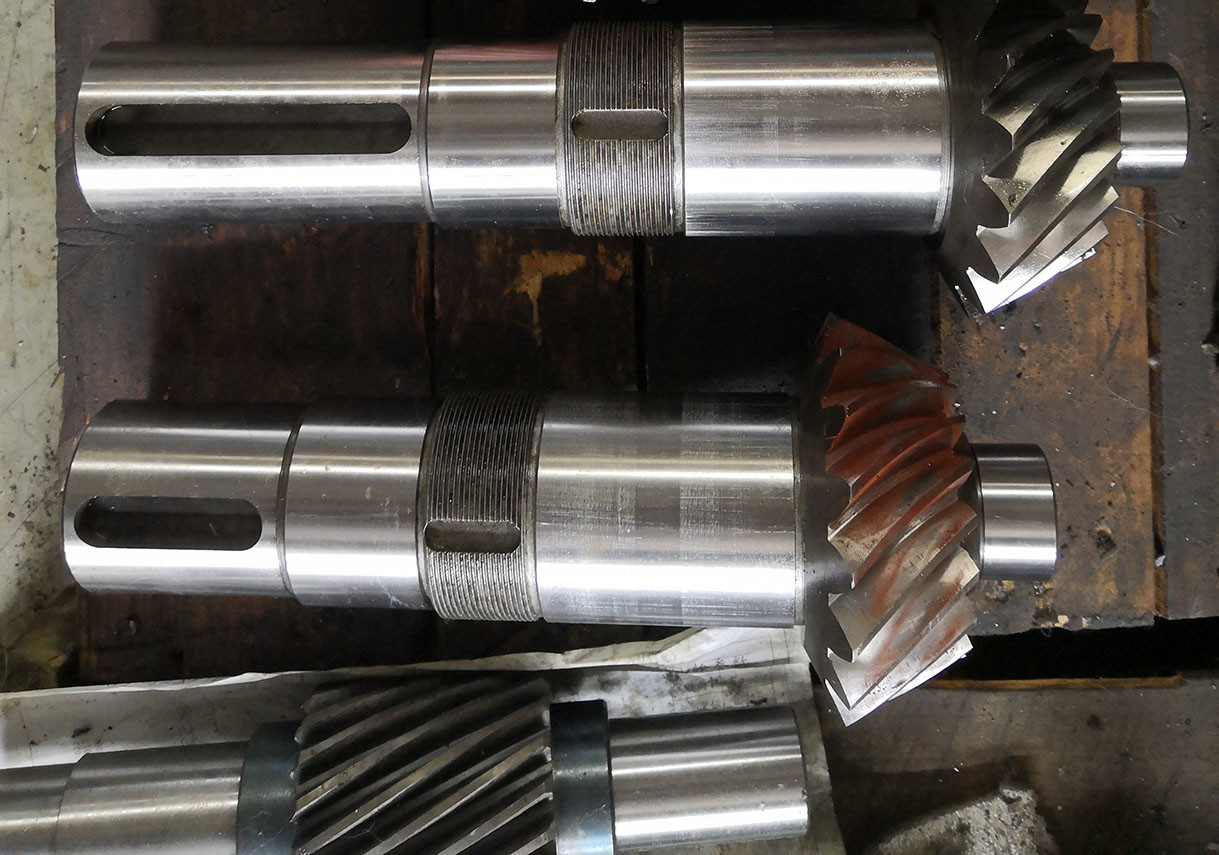

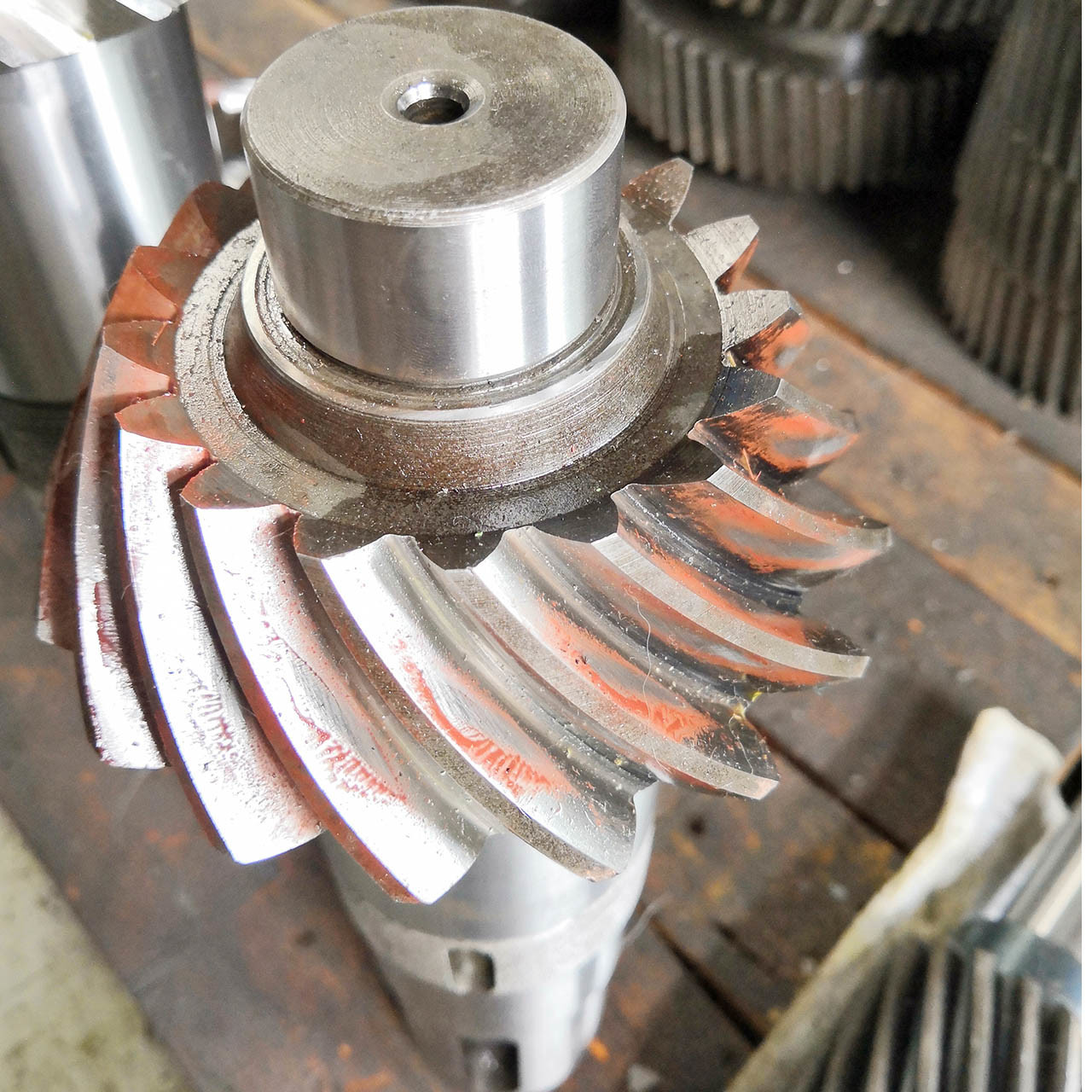

1) Applicazioni dell'ingranaggio conico a spirale
Treni ad alta velocità, sistemi di perforazione petrolifera, automobili
2) Caratteristica dell'ingranaggio conico a spirale
L'ingranaggio conico a spirale con un angolo elicoidale dei denti a spirale, può offrire maggiore resistenza e meno rumore.
| Prodotti | Ingranaggio conico a spirale |
| Fatto su misura | √ |
| Tipo di profilo del dente | Gleason |
| Fabbricazione dei denti degli ingranaggi | Rettifica dei denti degli ingranaggi |
| DP | 3.09 |
| Angolo di lavoro/Angolo dell'albero | 90° |
| Numero di denti (Z) | 12&33 |
| Angolo di pressione (α) | 20° |
| Angolo di attacco | 35° |
| Materiale | AISI 4320 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62HRC |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Attrezzatura di produzione
Processo di produzione
Forgiatura Lavorazione Taglio
Trattamento termico Rettifica Ispezione
