| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | HB2207004 |
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | $1000/ Set |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 67 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 50 insiemi/mese |
| Profile Type: | Herringbone Gear | Material: | Forging Steel |
|---|---|---|---|
| Brand: | OEM | Hardness: | 230-260 HB |
| Manufacture Processing: | Gear Milling | Color: | Original Metallic Color |
| Evidenziare: | Insieme dell'ingranaggio a freccia della fabbrica d'acciaio,Insieme dell'ingranaggio a freccia del pignone,Ingranaggi a freccia della fabbrica d'acciaio |
||

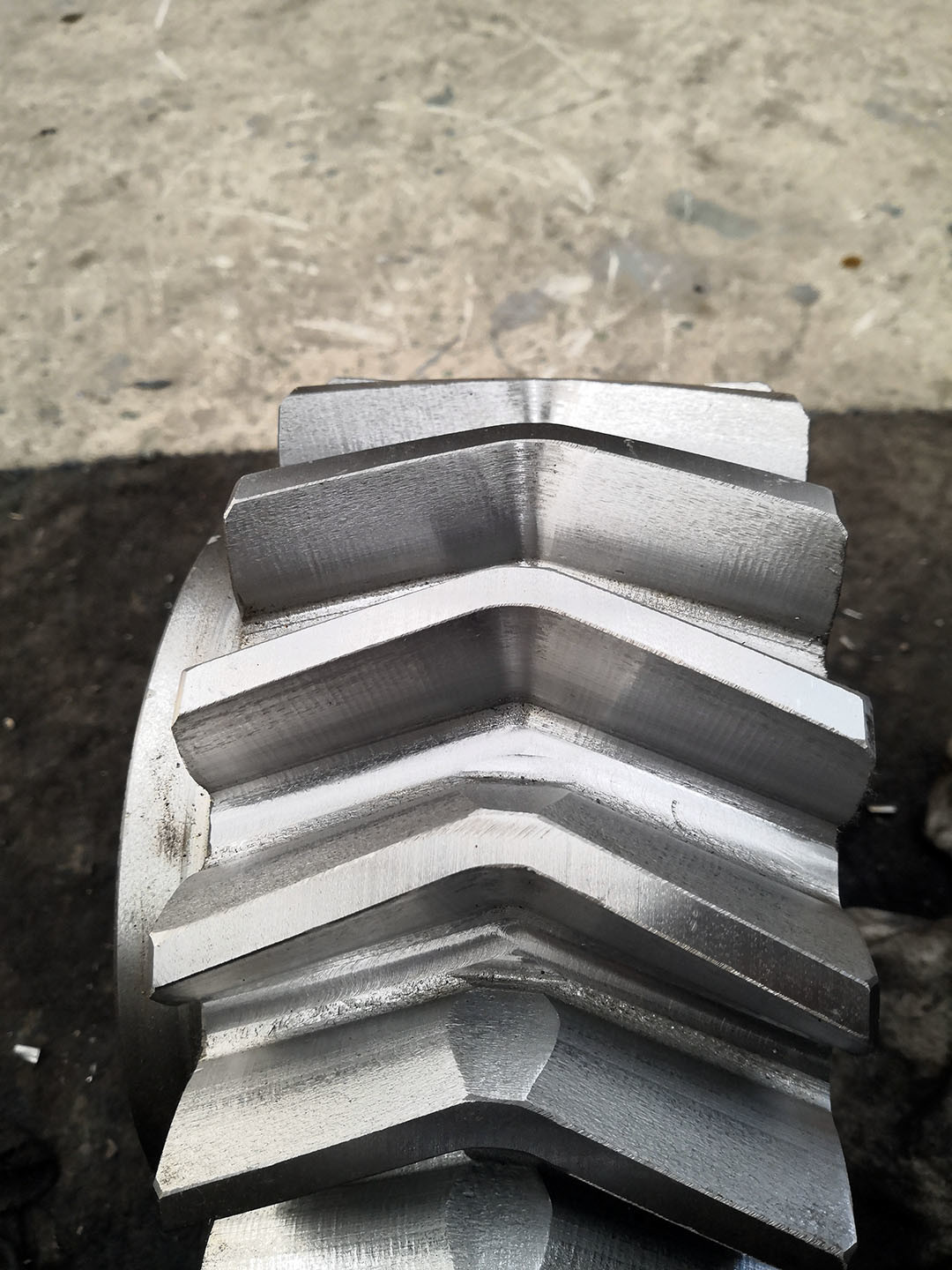

Set di ingranaggi a spina di pesce per acciaieria - Ingranaggi a spina di pesce
1) Descrizione dell'ingranaggio a spina di pesce
L'ingranaggio a spina di pesce è un tipo specifico di ingranaggio elicoidale doppio. È un tipo speciale di combinazione di ingranaggi di
due ingranaggi elicoidali di mani opposte (mano sinistra e mano destra).
Gli ingranaggi a spina di pesce non producono un carico assiale aggiuntivo.
2) Caratteristiche dell'ingranaggio a spina di pesce
a) Trasferimento di potenza senza intoppi, perché più di due denti si ingraneranno in qualsiasi momento.
b) Senza carico assiale di spinta laterale.
3) Applicazioni dell'ingranaggio a spina di pesce
Turbina a vapore, applicazioni per impieghi gravosi, laminatoio.
| Prodotti | Ingranaggio a spina di pesce |
| Fatto su misura | √ |
| Tipo di profilo del dente | Spina di pesce |
| Fabbricazione dei denti degli ingranaggi | Fresatura degli ingranaggi |
| Rettifica dei denti degli ingranaggi | Nulla |
| Modulo (M) | 10 |
| Numero di denti (Z) | 16 |
| Angolo di pressione (α) | 20° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Tempra e rinvenimento |
| Durezza superficiale |
| CONFRONTO DEI GRADI DEI CODICI DELL'ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
