| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SB2207003 |
| Quantità di ordine minimo: | 2 insiemi |
| Prezzo: | $300/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T,L/C |
| Capacità di alimentazione: | 500 insiemi/mese |
| Dp: | 1.8 | Numero dei denti: | 36 e 48t |
|---|---|---|---|
| Angolo dell'elica: | 35 ° | Materiale: | SAE 4320 |
| Trattamento termico: | Carburazione | Grado di qualità: | ISO 6 Grade AGMA 11 Grado |
| Evidenziare: | Ingranaggi conici a spirale di DP1.8 Gleason,Ingranaggi conici elicoidali per la trasmissione,Ingranaggi conici elicoidali DP1.8 |
||

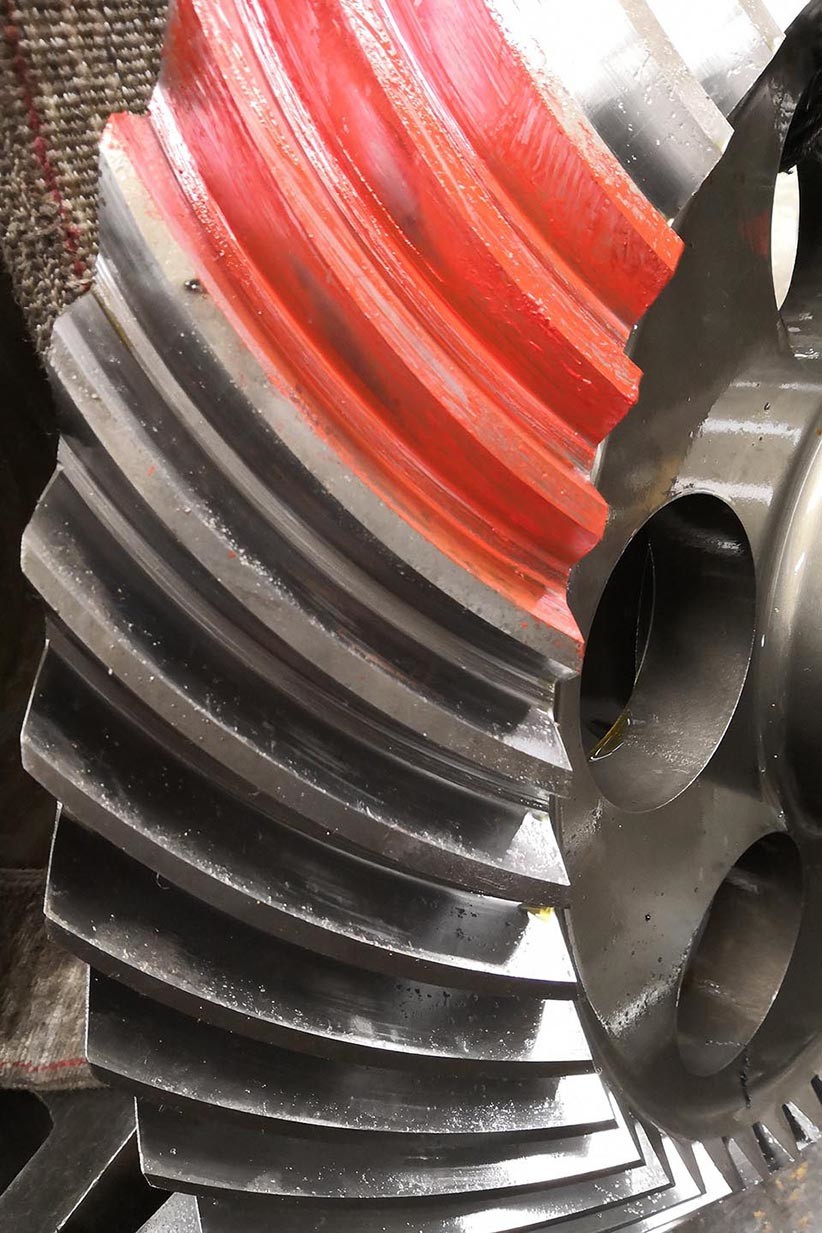

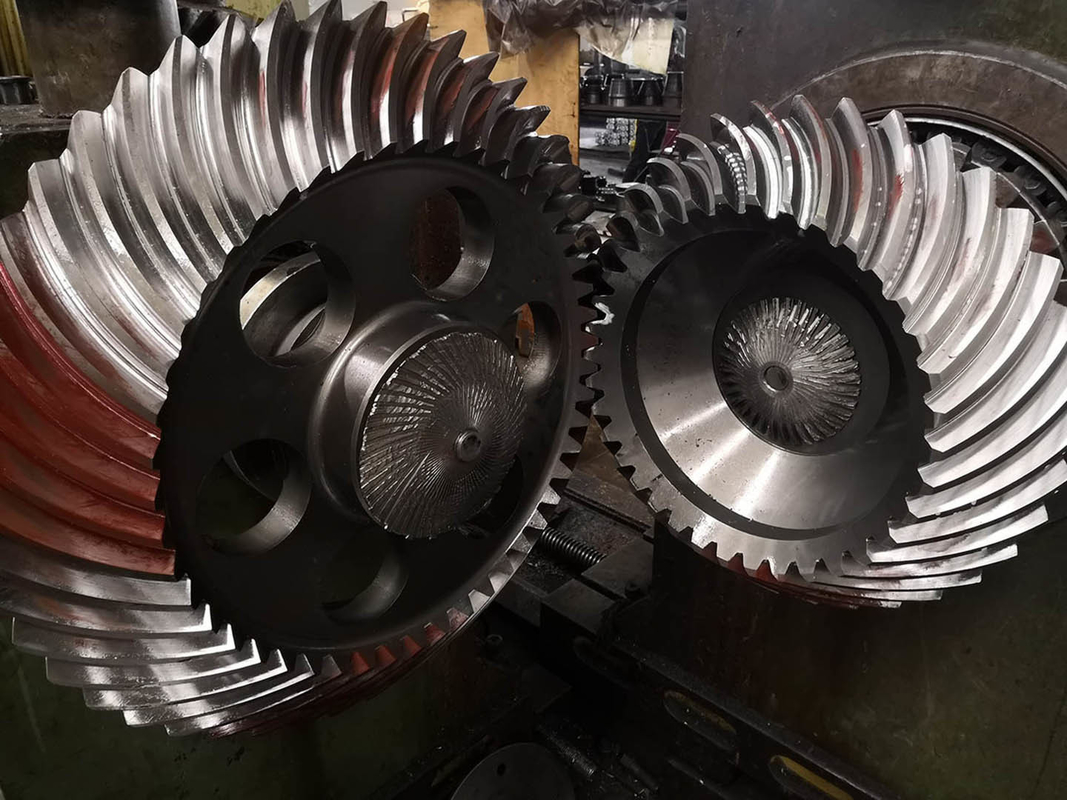

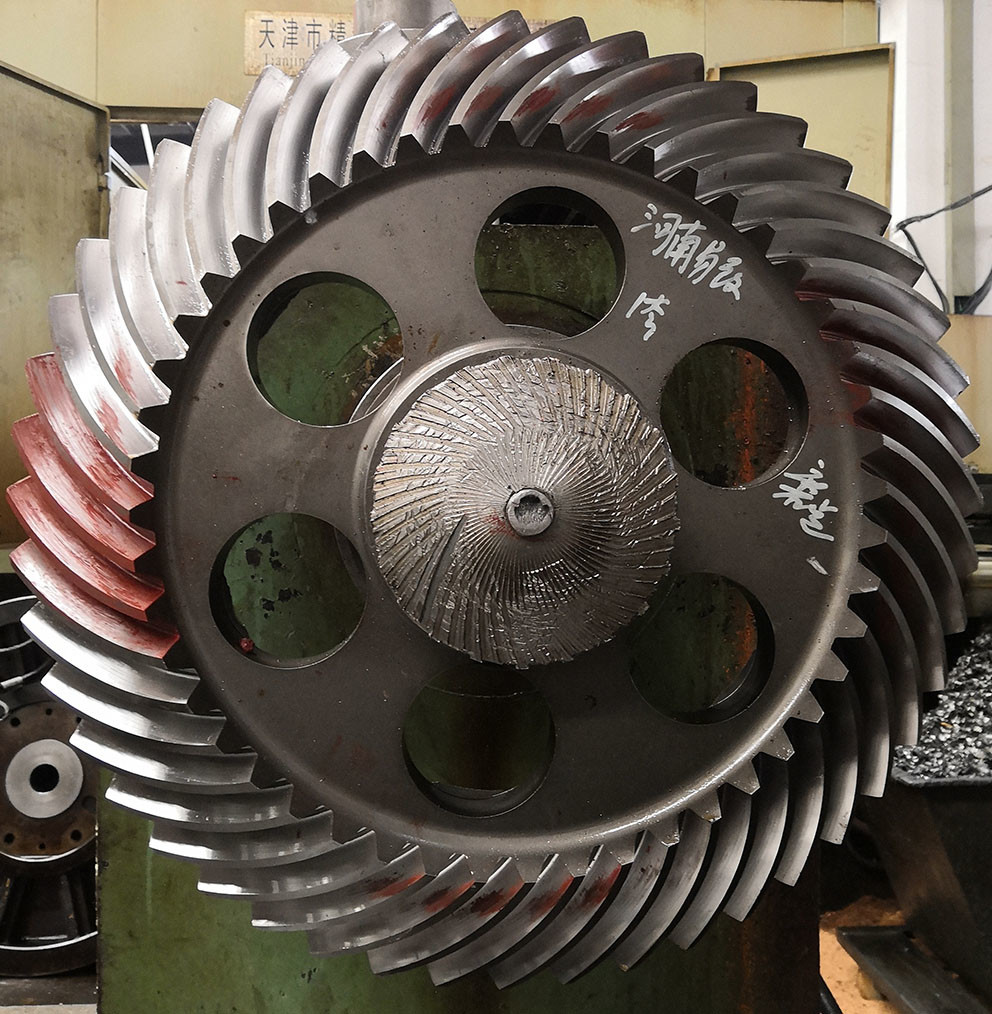

DP1.8 Set di ingranaggi conici a spirale per riduttore - Ingranaggio conico elicoidale
1) Descrizione dell'ingranaggio conico a spirale
L'ingranaggio conico a spirale è un ingranaggio conico con un angolo elicoidale di denti curvi obliqui.
2) Caratteristiche dell'ingranaggio conico a spirale
a) L'ingranaggio conico a spirale è complesso da produrre rispetto all'ingranaggio conico dritto.
b) L'ingranaggio conico a spirale offre maggiore resistenza e meno rumore
c) Gli ingranaggi possono avere un rapporto di riduzione più elevato
| Prodotti | Ingranaggi conici a spirale |
| Fatto su misura | √ |
| Tipo di profilo | SAE 4320/ 20CrNi2MoA |
| Produzione | Fresatura ingranaggi/Rettifica ingranaggi |
| Rettifica denti ingranaggi | √ |
| DP | 1.8 |
| Numero di denti (Z) | 36 & 48T |
| Angolo di pressione (α) | 20° |
| Angolo dell'elica (β) | 35° |
| Grado di precisione dei denti | Grado ISO 6/ Grado AGMA 11 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Attrezzatura di produzione
Processo di produzione
Forgiatura Lavorazione Taglio
Trattamento termico Rettifica Ispezione
