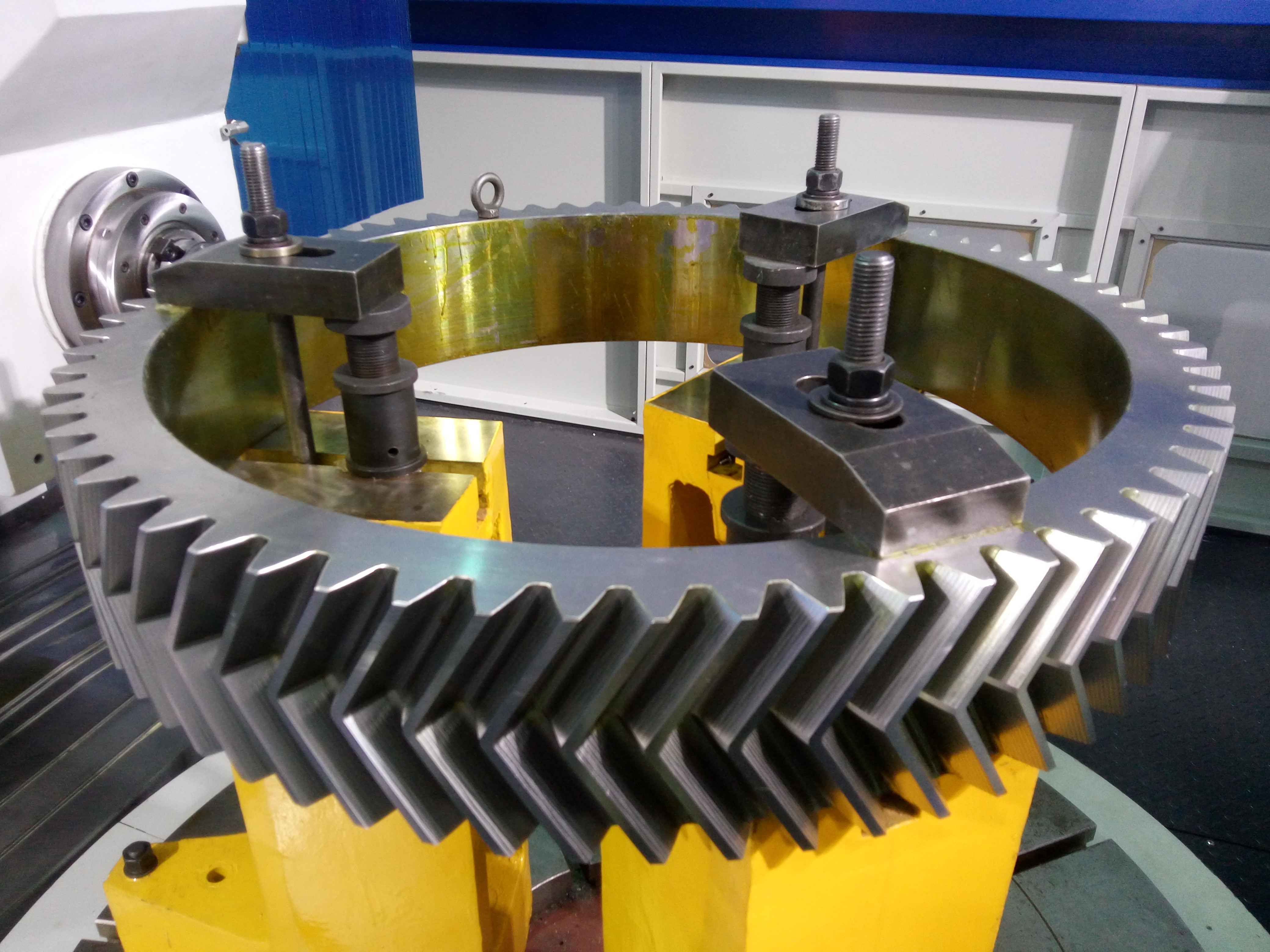

Ingranaggi a freccia su ordinazione del laminatoio senza Gap centrale

Informazioni di base

Luogo di origine:	La Cina
Marca:	YIZGEAR
Numero di modello:	HB2207001

Quantità di ordine minimo:	1 pezzo
Prezzo:	300
Imballaggi particolari:	Cassa del compensato
Tempi di consegna:	60 giorni
Termini di pagamento:	L/C,D/P,T/T,Western union
Capacità di alimentazione:	500 pezzi/mese

Miglior prezzo Contattaci

Informazioni dettagliate

Materiale:	42CrMo/AISI 4140	Trattamento termico:	Estinzione & temperare
Processo di produzione:	Fresatura dei denti degli ingranaggi	Grado di qualità:	Grado di iso 8-9
Tipo di profilo:	attrezzi per l'aringa	Angolo elicoidale:	22°
Evidenziare:	Ingranaggi a freccia senza Gap centrale , Ingranaggio su ordinazione del laminatoio , Ingranaggi a freccia del laminatoio

Descrizione di prodotto

Ingranaggi a Spina di Pesce Personalizzati per Laminatoi Senza Spazio Centrale

Specifiche del Prodotto

Materiale	42CrMo/AISI 4140
Trattamento Termico	Tempra e Rinvenimento
Processo di Fabbricazione	Fresatura dei Denti degli Ingranaggi
Grado di Qualità	Grado ISO 8-9
Tipo di Profilo	Ingranaggio a Spina di Pesce
Angolo Elicoidale	22°

Ingranaggi a Spina di Pesce Personalizzati Senza Spazio Centrale Per Laminatoi

Caratteristiche Principali

Gli ingranaggi a spina di pesce sono più complessi da fabbricare rispetto agli ingranaggi cilindrici o elicoidali equivalenti
Elimina il carico assiale aggiuntivo comune nei progetti di ingranaggi elicoidali

Processo di Fabbricazione

Prodotto con precisione utilizzando tecniche avanzate di fresatura degli ingranaggi per prestazioni ottimali.

Specifiche dei Materiali

Costruito in acciaio 42CrMo di alta qualità (AISI 4140) o 40CrNiMo (SAE 4320) per resistenza e durata superiori.

Specifiche Tecniche

Prodotti	Set di Ingranaggi a Spina di Pesce
Fatto su Misura	✓
Tipo di Profilo dell'Ingranaggio	Spina di Pesce
Fabbricazione dei Denti degli Ingranaggi	Fresatura degli Ingranaggi
Rettifica dei Denti degli Ingranaggi	Nulla
Modulo (M)	Personalizzato
Numero di Denti (Z)	56
Angolo di Pressione (α)	20°
Angolo dell'Elica (β)	Personalizzato
Grado di Precisione dei Denti	Grado ISO 8-9
Trattamento Termico	Tempra e Rinvenimento

Confronto dei Gradi di Codice dell'Acciaio

CINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
