| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Quantità di ordine minimo: | 1 set |
| Imballaggi particolari: | Casse di compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Imballaggio: | scatole di compensato | produzione: | Fresatura dell'ingranaggio |
|---|---|---|---|
| Tipo: | Asse lavorante | Profilo del dente: | A spirale |
| Profili degli ingranaggi: | Ingranaggio cilindrico | I denti numerano: | Costumi |
| Evidenziare: | Ingranaggi di spinta per l'albero di lavorazione,Apparecchiature di spinta industriali,Customized Spur Gear |
||

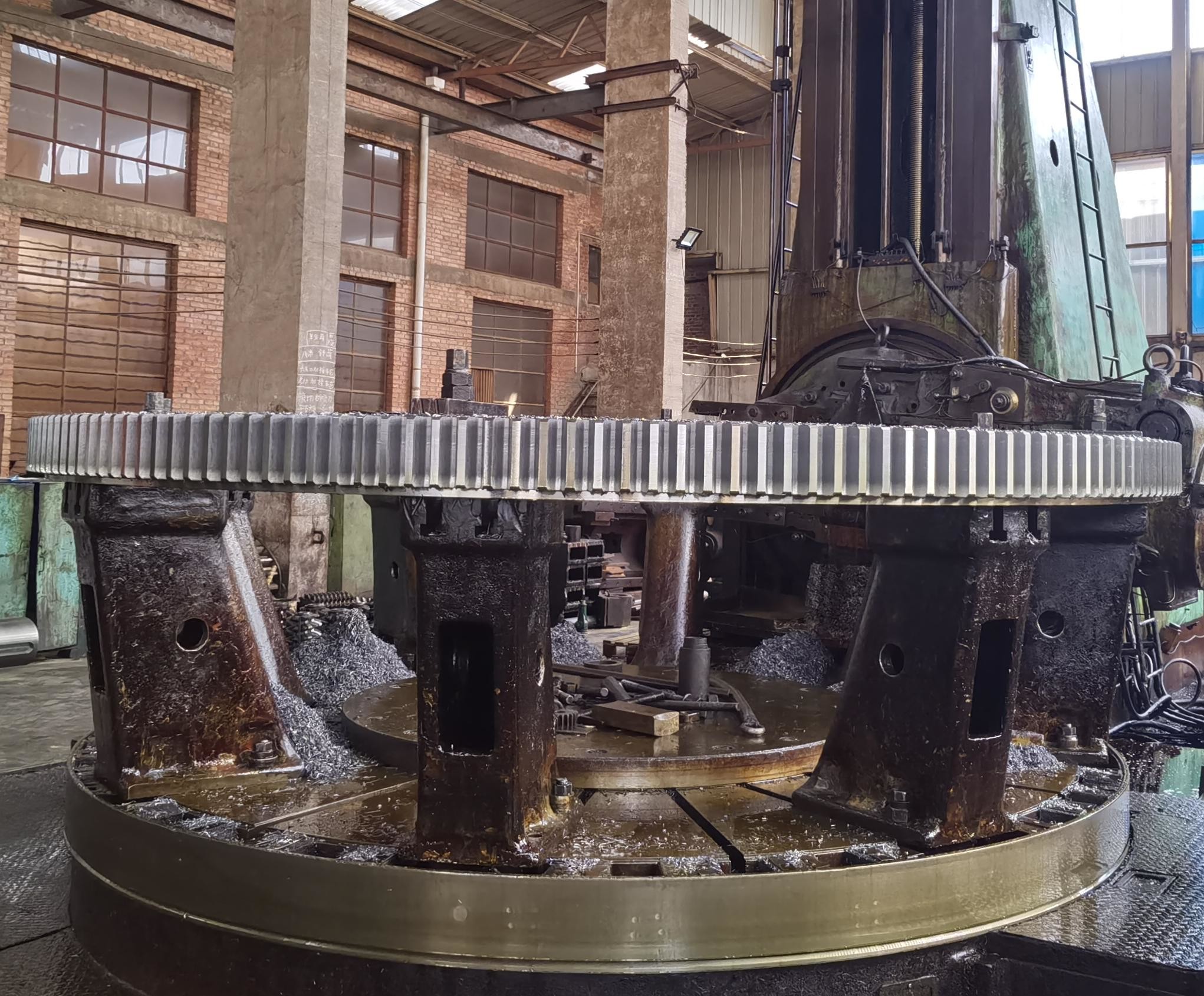

1) Descrizione dell'ingranaggio cilindrico a denti dritti
Un ingranaggio a denti dritti è un ingranaggio cilindrico i cui denti sono paralleli all'asse. Rispetto ad altri tipi di ingranaggi come
ingranaggi elicoidali e ingranaggi conici, ha caratteristiche di trasmissione uniche.
2) Caratteristiche dell'ingranaggio cilindrico a denti dritti
a) Il metodo di ingranamento è a contatto lineare, con distribuzione uniforme della forza.
b) Non c'è forza componente assiale e i requisiti per il cuscinetto sono relativamente bassi.
c) La struttura è semplice e non viene generata alcuna forza assiale aggiuntiva.
3) Vantaggi dell'ingranaggio cilindrico a denti dritti
a) Rispetto agli ingranaggi elicoidali, i costi di produzione e assemblaggio sono inferiori.
b) Rispetto agli ingranaggi conici, è più adatto per la trasmissione di potenza tra alberi paralleli.
c) Durante il processo di trasmissione, non ci sarà alcun movimento assiale e la stabilità di funzionamento è buona.
| Prodotti | Ingranaggio cilindrico a denti dritti |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Produzione | Fresatura di ingranaggi |
| Rettifica dei denti | √ |
| Modulo (M) | 1.5 |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 20° |
| Angolo dell'elica (β) | 0 |
| Grado di precisione | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
