| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Quantità di ordine minimo: | 200 serie |
| Prezzo: | 300＄ |
| Imballaggi particolari: | Casse di compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Dimensione della chiavetta: | dipende dalla dimensione | Metodo di produzione: | Modellazione degli ingranaggi |
|---|---|---|---|
| Modulo: | 12,5 | Numero di denti: | dipende dalla dimensione |
| Prodotto su misura: | - Sì. | Grado di qualità: | Grado di iso 8-9 |
| Evidenziare: | Ingranaggi a busta retta realizzati su misura,Ingranaggi a gomma dritta ad alta precisione |
||
1) Descrizioni degli attrezzi a gomma dritta

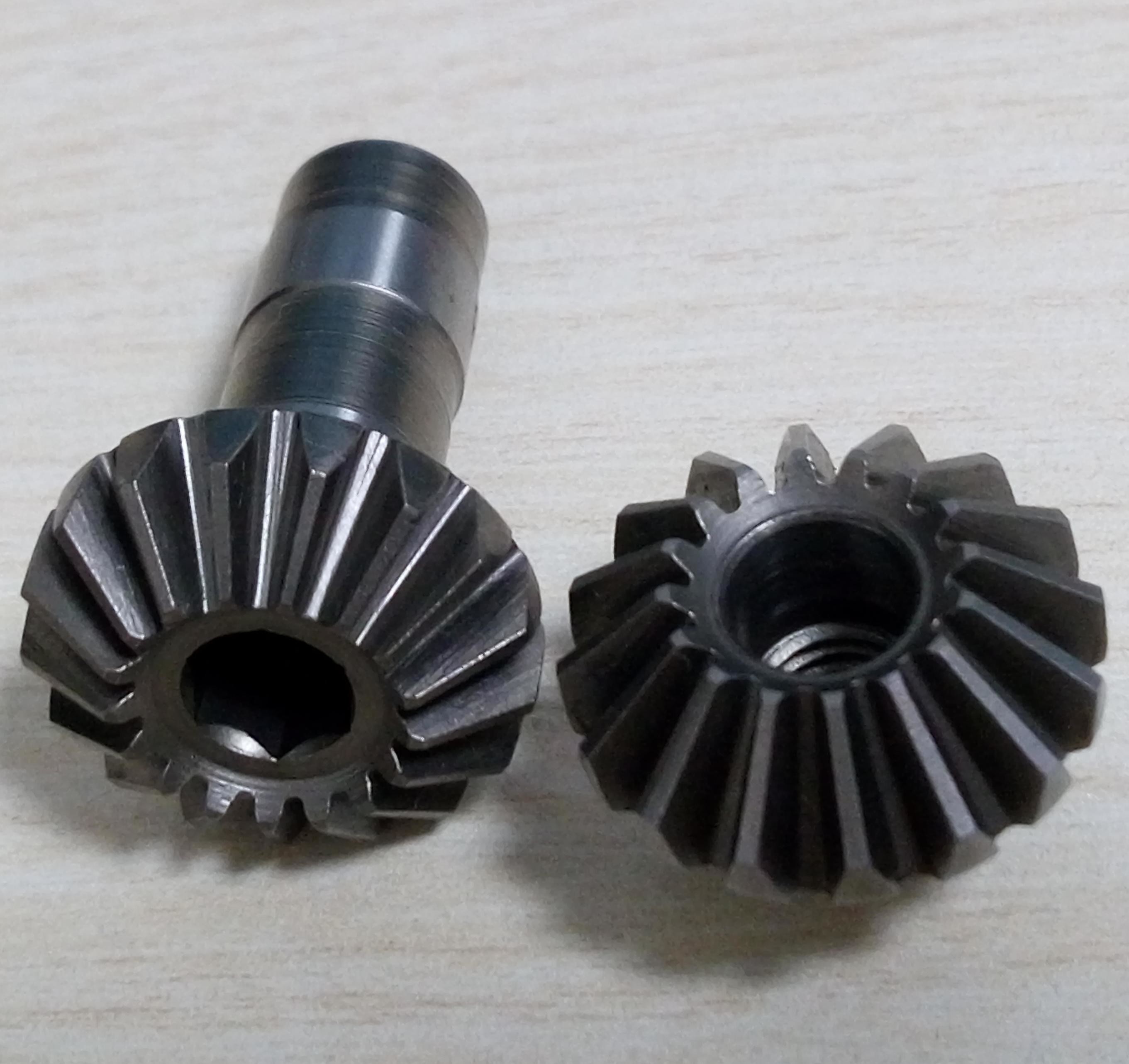

Un ingranaggio a busta dritta è un tipo di ingranaggio a busta che trasmette potenza e movimento attraverso un profilo di denti rettilineo.
La sua capacità di carico è influenzata in modo significativo dal profilo dei denti e dal materiale.
2) Caratteristiche degli ingranaggi a gomma dritta
a)Durante la reticolazione, un singolo dente è in contatto, con il risultato di un'area di appoggio relativamente piccola.
b) C'è un impatto durante il processo di trasmissione e il rumore è relativamente forte.
c) Deve essere installato con precisione e simmetria, altrimenti è soggetto a carichi irregolari.
3) Vantaggi degli ingranaggi a gomma dritta
a)La forza assiale è piccola: non c'è spinta assiale generata dall'angolo elicoidale e il carico del cuscinetto è più leggero.
b) La manutenzione è semplice: la struttura è semplice e la diagnosi dei difetti e la sostituzione sono facili.
c) Adatto per trasmissioni a media e bassa velocità: prestazioni affidabili in condizioni di bassa velocità e di medio carico.
| Prodotti | Ingranaggi a gomma dritto |
| Prodotto su misura | √ |
| Angolo dell'albero | 90° |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 12 |
| Numero di denti (Z) | 12 |
| Angolo di pressione (α) | 20° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Induzione indurita/carburizzazione |
| Durezza superficiale | Pinion 58-62 HRC/Gang 50-55 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
