Ingranaggi a doppia elica ad alta capacità di carico per il funzionamento di ingranaggi lisci

Informazioni di base
Luogo di origine: CINESE
Marca: YIZGEAR
Quantità di ordine minimo: 2 serie
Packaging Details: Plywood Crate
Delivery Time: 60 Days
Payment Terms: L/C, T/T
Supply Ability: 500 Sets/Month
Informazioni dettagliate
Dimensione: Personalizzato Processo di produzione: Grillare i denti
Angolo di elica: 25° Angolo di pressione: 20°/25°
Accuratezza dei denti: Iso 8-9 Durezza: HB 260
Trattamento termico: Carburazione
Evidenziare:

Funzionamento regolare di ingranaggi a doppia elica

,

Apparecchiature ad alta capacità di carico


Descrizione di prodotto

1)Descrizione degli ingranaggi a doppia elica
Gli ingranaggi a doppia elica sono costituiti da due serie di denti di ingranaggio simmetrici con angoli di elica opposti (come quelli a sinistra e a destra), che formano una struttura di profilo dentale a forma di V,che equivale alla combinazione di due ingranaggi elicoidali a immagine speculare.
2) Caratteristiche degli ingranaggi a doppia elica
La spinta assiale generata dalle due file di denti elicoidali si annulla a vicenda, quindi i cuscinetti all'interno del cambio non sono influenzati dal carico assiale netto.
3)Vantaggi degli ingranaggi a doppia elica
a) bilanciamento automatico della forza assiale: l'angolo elicoidale inverso consente l'auto-bilanciamento della forza assiale, eliminando la necessità di fare affidamento sui cuscinetti per la contromissione.
b) carico estremamente basso: i cuscinetti sono a malapena sottoposti a forze assiali, con conseguente durata di vita più lunga e progettazione strutturale più semplice.
c) Alta capacità di carico: la rete a doppio dente garantisce una distribuzione più uniforme del carico, consentendo la trasmissione di una coppia e di una potenza maggiori.



Prodotti Ingranaggi a doppia elica
Prodotto su misura
Tipo di profilo dell'ingranaggio Ingranaggi cilindrici
Produzione Sfruttare gli attrezzi
Grincare i denti
Modulo (M) Prodotto su misura
Numero di denti (Z) 26
Angolo di pressione (α) 20°
Angolo di piombo 15°
Grado di precisione dei denti Prodotto su misura
Trattamento termico Normalizzazione
Durezza superficiale 260HB

CONTRARIO dei gradi di codice dell'acciaio
CINA/Gran Bretagna ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

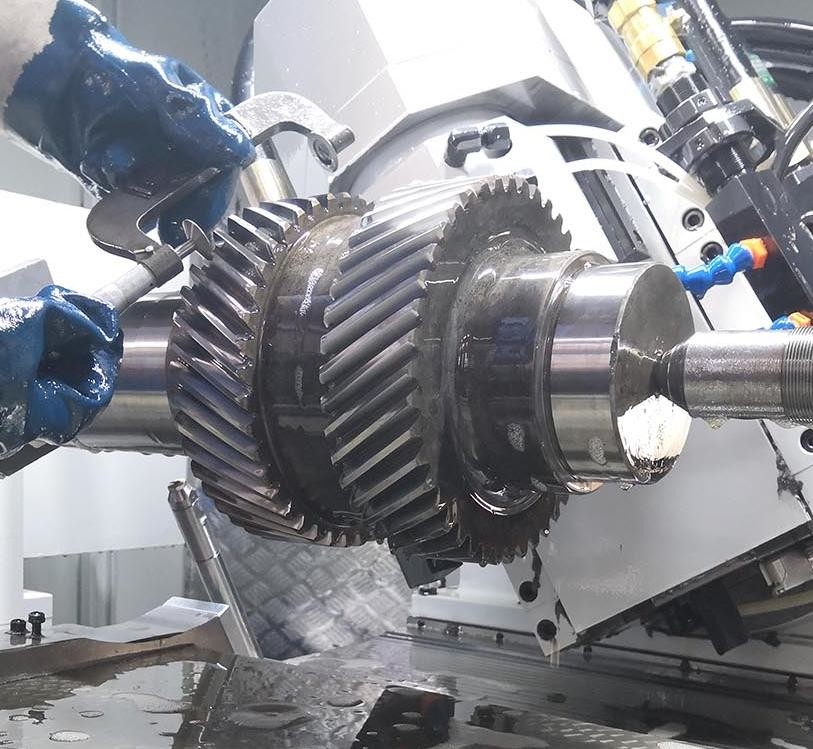

Ingranaggi a doppia elica ad alta capacità di carico per il funzionamento di ingranaggi lisci 0
