| Luogo di origine: | Cina |
|---|---|
| Marca: | YZGEAR |
| Certificazione: | QC |
| Numero di modello: | BG23102501 |
| Quantità di ordine minimo: | 1 SET |
| Prezzo: | $1300.0/Set |
| Imballaggi particolari: | cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 200 insiemi/mese |
| Applicazione: | Macinatura a cono | Materiale: | Forgia dell'acciaio legato |
|---|---|---|---|
| DP: | 1,75 | Angolo di asse: | 90° |
| Durezza: | 50-55 HRC | Grado di qualità: | Grado di iso 8 |
| Evidenziare: | Dispositivi a forno a forno di grandi dimensioni,AISI 4140 pignone a busta retta,42CrMo Pignone a convezione retta in acciaio |
||

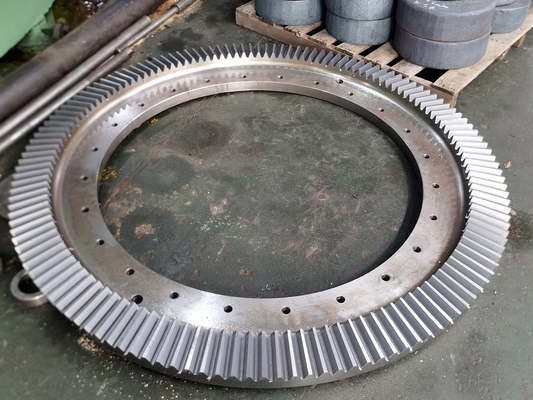

Griglieria a guinzaglio rettilineo di grandi dimensioni con acciaio AISI 4140 (acciaio 42CrMo)
Gli ingranaggi a busta retta sono un tipo di ingranaggio a busta che consiste in ingranaggi a forma di cono con denti dritti.
Sono utilizzati per trasmettere potenza e movimento tra alberi che si intersecano ad un angolo specifico, in genere 90 gradi.
Gli ingranaggi a busta retta sono ampiamente utilizzati in varie applicazioni come differenziali automobilistici, utensili elettrici,
macchine agricole e attrezzature industriali.
Di seguito sono riportati alcuni punti chiave riguardo agli ingranaggi convelati retti:
Configurazione dei denti: gli ingranaggi convelati dritti hanno denti dritti che si intersecano con l'asse dell'ingranaggio.
I denti sono tagliati perpendicolarmente alla faccia dell'ingranaggio e sono paralleli al cono generatore, ottenendo un profilo dentale semplice.
Questa progettazione consente una trasmissione di potenza efficiente e una facile produzione.
Angolo dell'albero a 90 gradi: gli ingranaggi a busta dritta sono comunemente utilizzati quando gli alberi che si intersecano devono trasmettere potenza e movimento ad un angolo di 90 gradi.
Essi sono particolarmente adatti per i motori ad angolo retto e le applicazioni in cui è necessario un cambiamento di direzione.
| Prodotti | Ingranaggi a gomma dritto |
| Prodotto su misura | √ |
| Angolo dell'albero | 90° |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | |
| Modulo (M) | 14.5 |
| Numero di denti (Z) | 26/60 |
| Angolo di pressione (α) | 20° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Induzione indurita/carburizzazione |
| Durezza superficiale | Pinion 58-62 HRC/Gang 50-55 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
