| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | DB220804004 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $1000/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 75 giorni |
| Termini di pagamento: | L/C,D/P,T/T,Western union |
| Capacità di alimentazione: | 100 pezzi/mese |
| Module: | 28 | Gear Profile: | Double Helical Gear |
|---|---|---|---|
| Hardness: | 260-300 HB | Manufacturing Process: | Gear Milling |
| Accuracy Grade: | ISO 6-7 | Direction: | Left-Hand & Right Hand |
| Evidenziare: | Doppia asse di ingranaggio elicoidale della spina di pesce,Asse di ingranaggio a freccia di 28 moduli,Ingranaggio elicoidale della spina di pesce di 28 moduli |
||

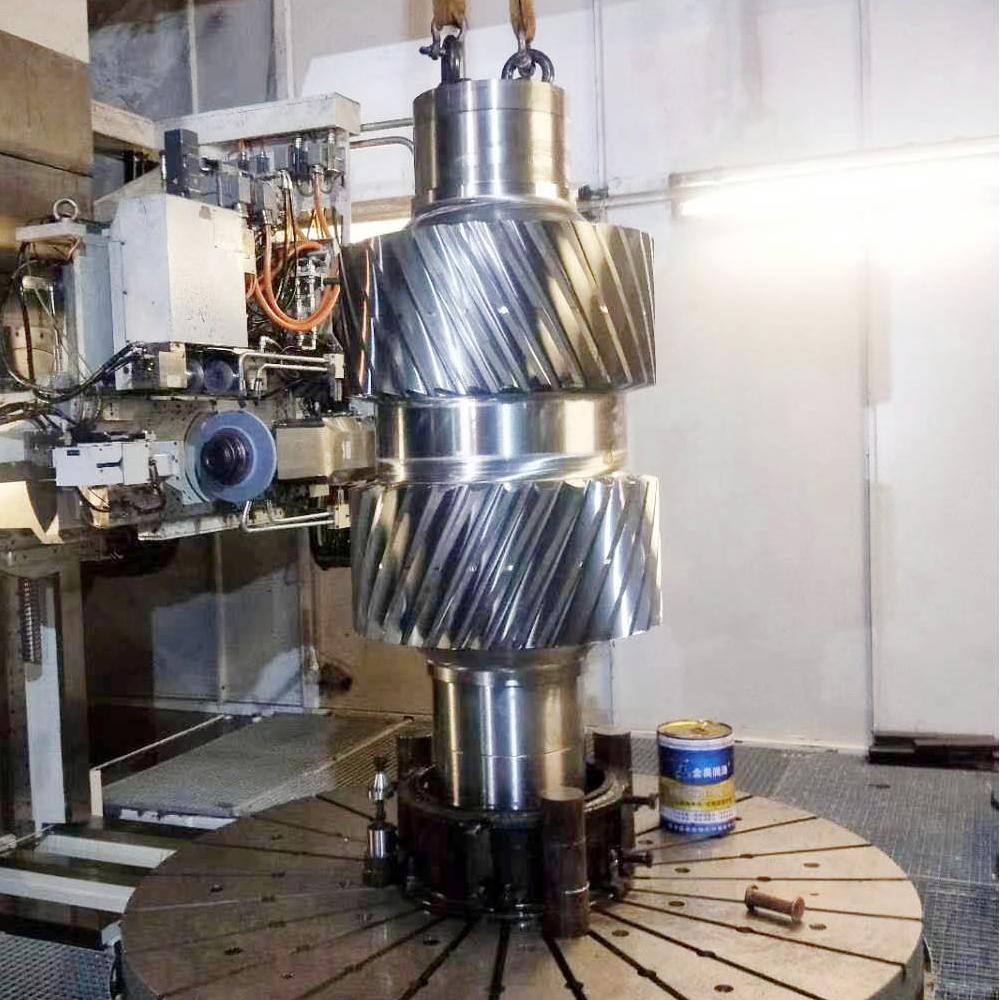

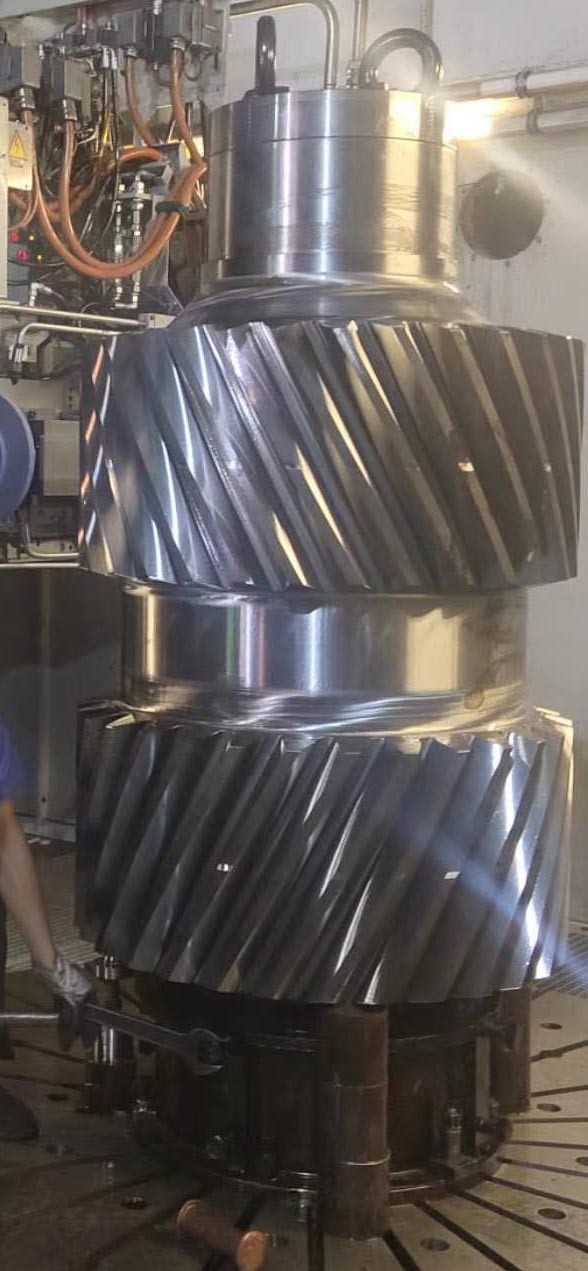

Albero a ingranaggi elicoidali doppi personalizzato a 28 moduli per varie applicazioni industriali
1) Descrizione dell'ingranaggio elicoidale doppio
L'ingranaggio elicoidale doppio è un tipo speciale di ingranaggio elicoidale.
I denti sono attorcigliati obliquamente rispetto all'asse dell'ingranaggio e con denti elicoidali sia destrorsi che sinistrorsi.
2) Caratteristiche dell'ingranaggio elicoidale doppio
La forma elicoidale doppia bilancia le forze di spinta inerenti.
Il set di ingranaggi deve avere lo stesso angolo di elica.
2) Applicazioni dell'ingranaggio elicoidale doppio
L'industria pesante ha bisogno di rimuovere le forze di spinta. Riduttore
| Prodotti | Ingranaggio elicoidale doppio |
| Fatto su misura | √ |
| Tipo di profilo | Ingranaggio cilindrico |
| Produzione | Fresatura ingranaggi |
| Rettifica denti ingranaggi | √ |
| Modulo (M) | Fatto su misura |
| Numero di denti (Z) | 97 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 13° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Tempra e rinvenimento |
| Durezza superficiale | 260-300HB |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Taglio Fresatura
Trattamento termico Rettifica Ispezione
