| Luogo di origine: | La Cina |
|---|---|
| Marca: | YZGEAR |
| Numero di modello: | BG22072202 |
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | $300.0/Set |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 800 insiemi/mese |
| Modulo: | 7 | I denti numerano: | 18T |
|---|---|---|---|
| Materiale: | SAE 4340 | Trattamento termico: | Induzione indurita |
| Durezza: | 50-55 HRC | Grado di qualità: | Grado di iso 8-9 |
| Evidenziare: | 7 ingranaggi conici diritti del modulo,Ingranaggi conici diritti con le scanalature interne,Ingranaggio diritto del mitra di 7 moduli |
||

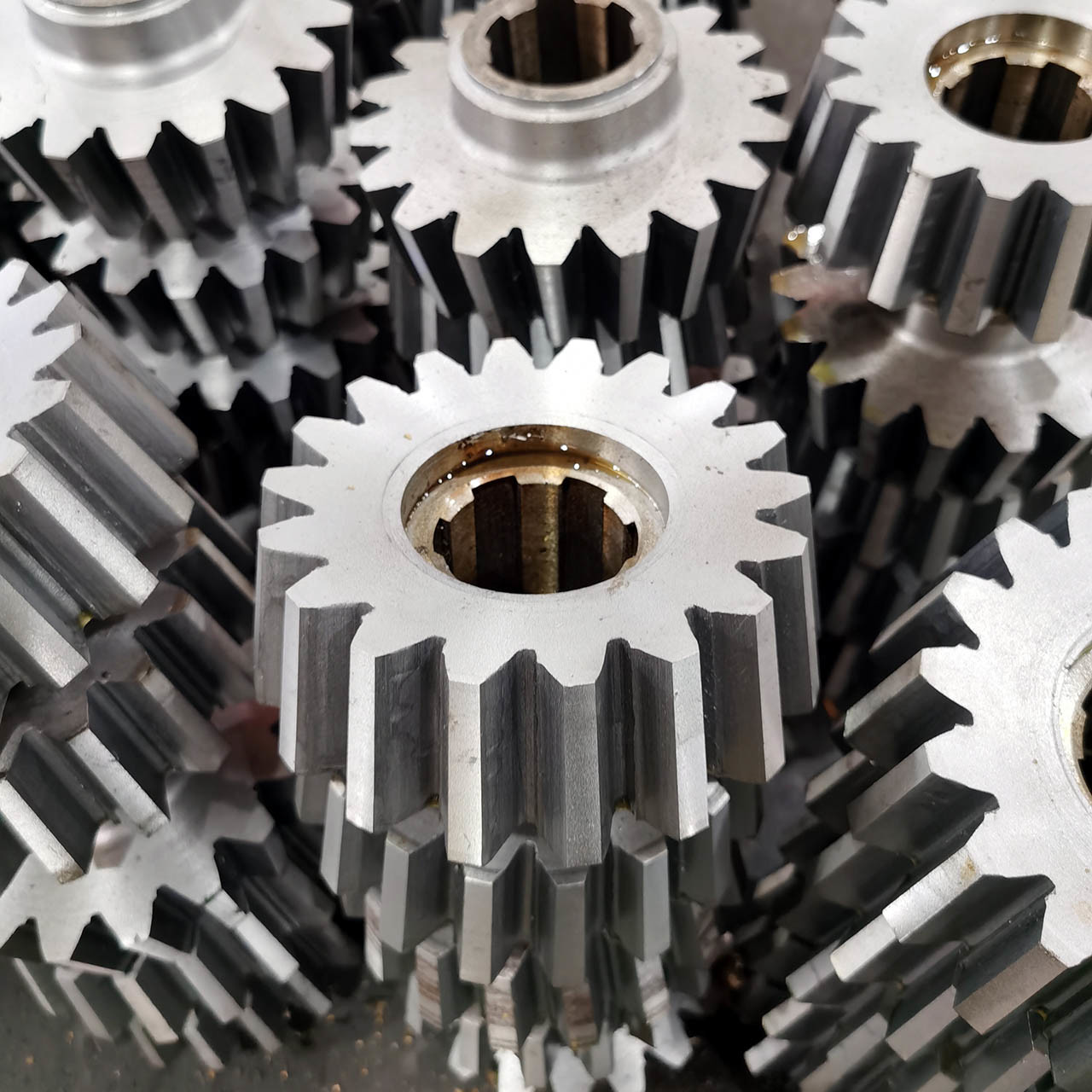

7 Modulo di ingranaggi a mitraglia retta con spine interne
1) Descrizione degli ingranaggi a scanalatura
Gli ingranaggi a coperta sono utilizzati per collegare due alberi i cui assi si intersecano e le superfici di passo sono coni.
I denti degli ingranaggi a cingoletto sono tagliati lungo il cono di lancio.
L'ingranaggio a busta retta è una forma semplice di ingranaggio a busta con denti dritti.
2) Applicazioni degli ingranaggi a busta dritta
Macchine utensili, utensili elettrici, presse da stampa, ingranaggi.
| Prodotti | Ingranaggi a gomma dritto |
| Prodotto su misura | √ |
| Angolo dell'albero | 90° |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | |
| Modulo (M) | 7 |
| Numero di denti (Z) | 18/18 |
| Angolo di pressione (α) | 20° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Induzione indurita/carburizzazione |
| Durezza superficiale | Pinion 58-62 HRC/Gang 50-55 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
