Luogo di origine: | La Cina |
---|---|
Marca: | YZGEAR |
Numero di modello: | BG2207001 |
Quantità di ordine minimo: | 1 insieme |
Prezzo: | $300.0/Set |
Imballaggi particolari: | Cassa del compensato |
Tempi di consegna: | 55 giorni |
Termini di pagamento: | L/C, D/P, T/T, Western Union |
Capacità di alimentazione: | 200 insiemi/mese |
Materiale: | 42CrMo/AISI 4140 | Trattamento termico: | Induzione di indurimento |
---|---|---|---|
Durezza: | Attrezzatura 50-55 HRC Pinion 58-62 HRC | Qualità degli attrezzi: | Grado di iso 8-9 |
Modulo: | 11,5 | Diametro di punta: | 550 mm |
Evidenziare: | sistema diritto degli ingranaggi conici 42CrMo,Sistema diritto degli ingranaggi conici del dente,Ingranaggi conici del dente diritto del frantoio del cono |

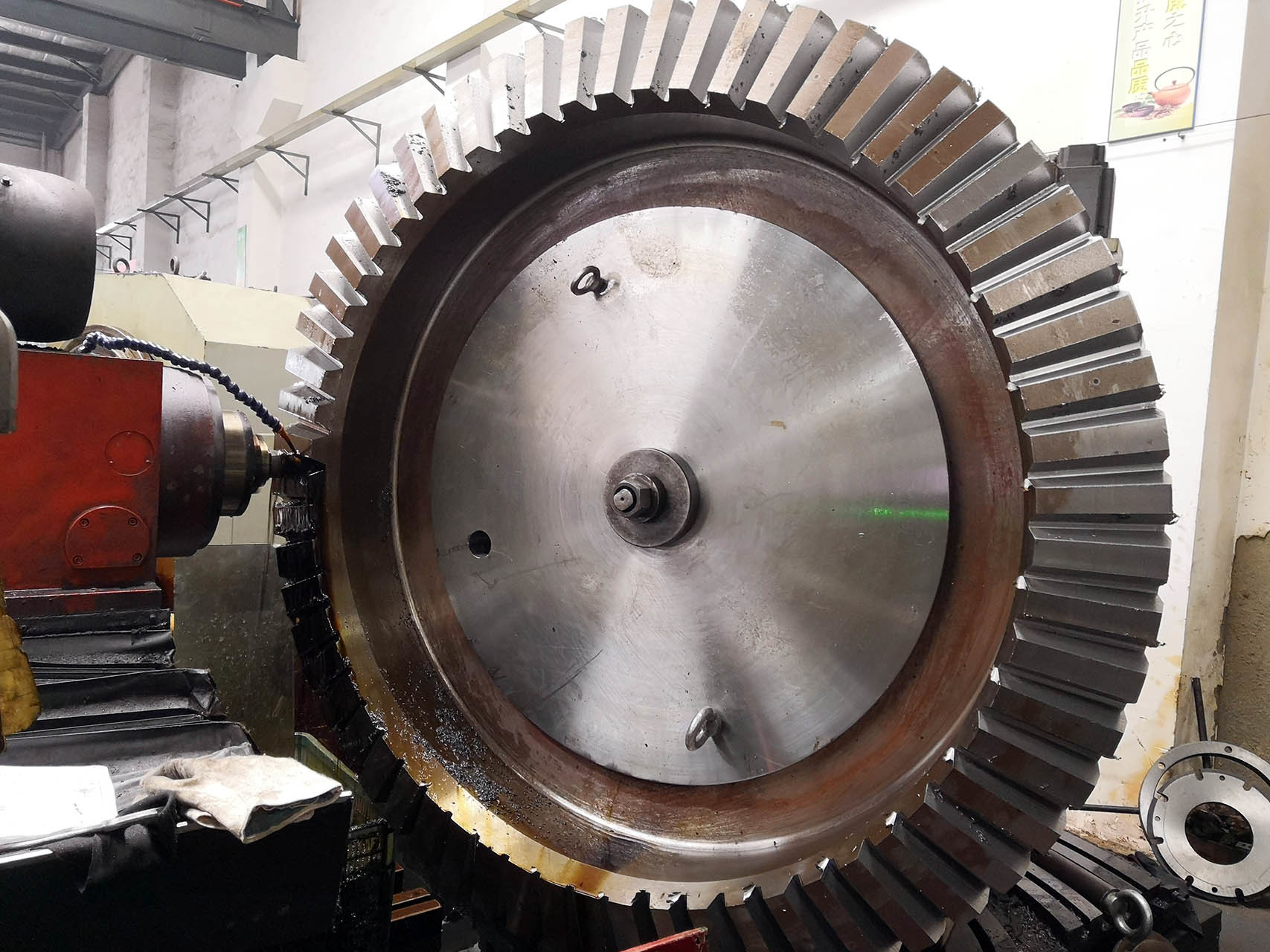

Ingranaggi a gomma dritta personalizzati per la trituratrice a cono
1) Descrizione dell'attrezzatura a gomma retta
Gli ingranaggi a busta dritta sono ingranaggi con denti con elementi conici affusolati che hanno la stessa direzione
Come il cono di lancio.
L'ingranaggio a busta dritta è sia il più semplice da produrre che il più utilizzato nel tipo di ingranaggio a busta.
2) Applicazioni degli ingranaggi a busta dritta
Trinciatrici a cono, utensili elettrici.
3) Trattamento termico degli ingranaggi a guinzaglio rettilinei
Trattamento termico da carburante per le attrezzature a pignone
Induzione indurito per ruota di ingranaggi
4)Materiale di ingranaggi a bevole rettilineo
20CrMo (equivalente a SCM 420), 20CrNiMo (simile a AISI 8620)
Prodotti | Ingranaggi a gomma dritto |
Prodotto su misura | √ |
Angolo dell'albero | 90° |
Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
Grillare i denti | |
Modulo (M) | 12.5 |
Numero di denti (Z) | 26/60 |
Angolo di pressione (α) | 20° |
Grado di precisione dei denti | Grado ISO 8-9 |
Trattamento termico | Carburizzazione/ indurimento per induzione |
Durezza superficiale | Pinion 58-62 HRC/Gang 50-55 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
